1. Что такое ШВП и зачем нужен класс точности
ШВП состоит из винта и гайки с циркулирующими между ними шариками. Благодаря шарикам трение скольжения заменяется трением качения, что обеспечивает высокую эффективность (до 90–95%) и долговечность. Класс точности ШВП — это международный стандарт, который определяет допустимые отклонения по шагу резьбы на определённой длине. Чем ниже цифра в обозначении, тем точнее винт.| Класс точности | Отклонение шага на 300 мм (мкм) | Применение | |
|---|---|---|---|
| C0 | 3,5 | Прецизионные станки, координатно-измерительные машины | |
| C1 | 5 | Высокоточные обрабатывающие центры | |
| C3 | 8 | Стандарт для большинства качественных станков с ЧПУ | |
| C5 | 12 | Станки общего назначения, деревообработка | |
| C7 | 20 | Деревообрабатывающие станки, лазеры, плазма | |
| C10 | 52 | ШВП для перемещения без высоких требований к точности |
Ключевой параметр — отклонение шага на 300 мм. Например, ШВП класса C3 имеет допустимое отклонение ±8 мкм на длине 300 мм. Это означает, что при перемещении на 300 мм фактическое положение может отличаться от расчётного не более чем на 8 микрон.
2. Почему это важно для станка с ЧПУ
| Параметр | Влияние ШВП |
|---|---|
| Точность позиционирования | Чем выше класс, тем точнее станок отрабатывает заданную координату |
| Повторяемость | Высокий класс обеспечивает одинаковый результат при многократных перемещениях |
| Чистота поверхности | Микроперемещения (люфт) отражаются на поверхности детали в виде «ступенек» и вибраций |
| Ресурс станка | Качественная ШВП сохраняет точность дольше без регулировки |
Пример из практики: при фрезеровании пресс-формы с допуском ±0,01 мм ШВП класса C7 (отклонение 20 мкм) уже не сможет гарантировать эту точность. А ШВП класса C3 (отклонение 8 мкм) — сможет.
3. Как класс точности влияет на себестоимость обработки
| Класс | Относительная стоимость | Ресурс | Ремонтопригодность |
|---|---|---|---|
| C3 | 100% (база) | Высокий | Сложный, требует специалистов |
| C5 | 60–70% | Средний | Проще, более распространён |
| C7 | 40–50% | Низкий | Простой, дешёвая замена |
ШВП класса C3 стоит дороже, но её точность и ресурс оправдывают цену при работе с жёсткими допусками. Если вы обрабатываете детали с допуском ±0,05 мм и выше — можно сэкономить и выбрать C5.
4. Как определить класс ШВП на станке
Способ 1. Посмотреть в паспорте станка. В разделе «Технические характеристики» обычно указывается класс точности ШВП.Способ 2. Маркировка на винте. На торец винта наносится маркировка производителя, где указан класс. Чтобы её увидеть, нужно демонтировать защитный кожух.

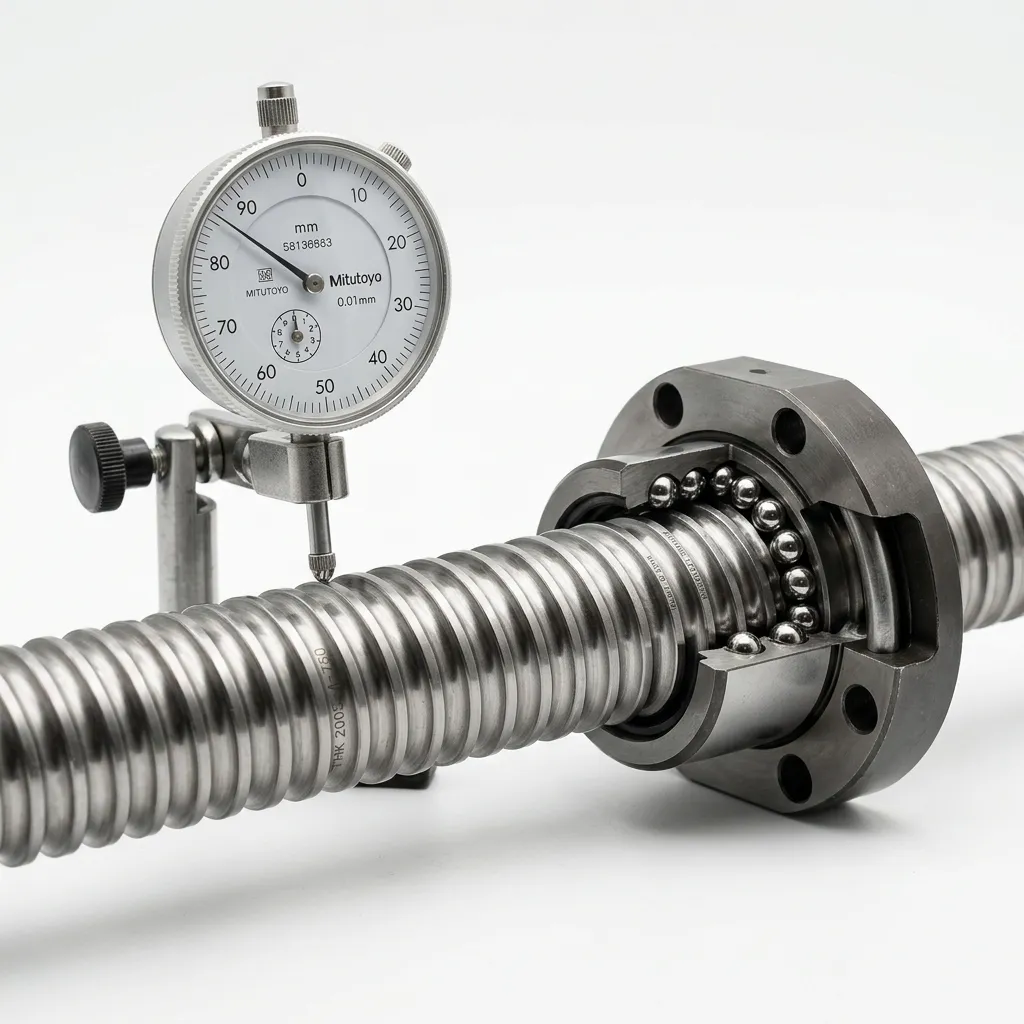

Способ 3. Измерить люфт. При помощи индикатора часового типа можно оценить люфт ШВП, но точный класс определить без измерительного оборудования сложно.
5. ШВП класса C3: особенности
ШВП класса C3 изготавливаются с предварительным натягом (прелоадом). Это означает, что между винтом и гайкой создаётся небольшое усилие, которое полностью исключает люфт.Что даёт прелоад:
✔ Минимальные потери на трение
✔ Высокая жёсткость системы
✔ Отсутствие мёртвого хода при реверсе
Из чего состоит ШВП C3:
✔ Винт из закалённой стали (HRC 58–62)
✔ Гайка с циркулирующими шариками (класс точности G5–G10)
✔ Подшипники высокого класса (P4 или P5)
6. Как продлить срок службы ШВП
✔ Правильная смазка.Используйте рекомендуемые производителем смазки (обычно литиевые или литиевые с MoS₂). Частота смазки — не реже 1 раза в месяц при интенсивной работе.
✔ Защита от стружки и пыли
ШВП должна быть закрыта телескопическими кожухами или гофрированными чехлами. Попадание абразивной стружки — основная причина износа ШВП на станках с ЧПУ.
✔ Контроль затяжки
Подшипники ШВП требуют периодической проверки и подтяжки. Ослабление подшипников ведёт к осевому люфту и потере точности.
✔ Своевременная замена
При появлении люфта или неравномерного хода ШВП необходимо провести диагностику и при необходимости заменить винт или гайку.
7. Частые вопросы
• Можно ли заменить ШВП C5 на C3?Технически да, но потребуется замена и подшипников, и возможна доработка посадочных мест. Экономически часто проще купить станок с ШВП C3 изначально.
• Как понять, что ШВП износилась?
Признаки: увеличился люфт, появился неравномерный ход (на некоторых участках винта перемещение «закусывает»), возросла нагрузка на двигатели подачи.
• Какая ШВП ставится на станках RCM Expert?
На станках RCM Expert используются ШВП класса C3 от ведущих производителей (NMC, Hiwin, TBI Motion).
• Влияет ли длина винта на класс точности?
Да. Отклонение шага на 300 мм — это средняя величина. На длинных винтах (более 2 метров) даже C3 может показывать значительные накопленные погрешности.
ШВП класса C3 — это стандарт для качественных обрабатывающих центров, работающих с металлом. Если ваш станок заявлен как прецизионный, ШВП должна быть не ниже C3. При выборе оборудования обращайте внимание не только на мощность шпинделя и размер стола, но и на такие детали, как класс точности ШВП. Именно они определяют, сможет ли станок годами держать допуски, заложенные в чертежах.
