Каталог станков с ЧПУ

Предназначен для токарной и фрезерной обработки деталей типа тел вращения в машиностроительных цехах и учебных мастерских. Максимальный диаметр прутка — Ø75 мм, длина обработки — 350 мм. Шпиндель A2-8: 4000 об/мин. Наклонная станина, 12-позиционная револьверная головка с приводным инструментом, ось C, гидравлическая задняя бабка, 10-дюймовый гидропатрон. ЧПУ GSK988TA (русский язык).

Преимущества: токарно-фрезерная обработка за одну установку, точность позиционирования 0,005 мм, мощность 18,5 кВт, автоматическая смазка SKF, система охлаждения, полностью закрытый кожух.

Предназначен для комплексной токарно-фрезерной обработки валов, фланцев, эксцентричных деталей и кулачков. Максимальный диаметр обработки — Ø560 мм, длина — до 540 мм. Шпиндель A2-8: 2500 об/мин, 15 кВт. Сквозное отверстие шпинделя — Ø87 мм (проход прутка до Ø75 мм). Ось Y и приводная турель на 12 позиций позволяют выполнять фрезерование, сверление и нарезание резьбы без переустановки детали.

Преимущества: усиленная станина, высокая точность (±0,005 мм), автоматическая смазка, гидравлический патрон, полная защита.

Наклонная станина 30°, ось Y, приводная турель 12 позиций. Усиленный шпиндель A2-6 (66 мм, проход прутка 52 мм), 8″ гидравлический патрон, 11 кВт, 4000 об/мин. Линейные направляющие 45 мм по X/Z, направляющие скольжения по Y (±30 мм). Для комплексной обработки валов, фланцев, эксцентричных деталей за один установ.

Наклонная станина 30°, обработка до Φ560 мм, длина до 540 мм. Усиленный шпиндель A2-8 (87 мм, проход прутка 75 мм), 10″ гидравлический патрон, 15 кВт, 2500 об/мин. 12-позиционная приводная турель BMT. Линейные направляющие 45 мм, ШВП C3. Для комплексной токарно-фрезерной обработки за один установ.

Наклонная станина 30°, обработка до Φ560 мм. Шпиндель A2-6 (66 мм, 52 мм), 4000 об/мин, 11 кВт. 12-позиционная приводная турель с вращением инструмента до 4000 об/мин. 8″ гидравлический патрон, гидравлическая задняя бабка MT4. Линейные направляющие 45 мм, ШВП C3. Для токарно-фрезерной обработки за один установ (однократное закрепление заготовки в станке или приспособлении).

Наклонная станина 30°, обработка до Φ660 мм. Усиленный шпиндель A2-8 (87 мм, 75 мм), 10″ гидравлический патрон, 15 кВт. 8/10/12-позиционная турель, гидравлическая задняя бабка MT4. Линейные направляющие 45 мм, ШВП C3. Для крупных деталей и тяжелых режимов.

Наклонная станина 30°, обработка до Φ560 мм, длина до 560 мм. Усиленный шпиндель A2-8 (82 мм, 72 мм), 10″ гидравлический патрон, 15 кВт. 8-позиционная турель, гидравлическая задняя бабка MT4. Линейные направляющие 45 мм, ШВП C3. Для крупных деталей и тяжелых режимов.

Усиленная станина, усиленный шпиндель A2-6 (66 мм, 52 мм), 12-позиционная приводная турель BMT45, ось Y, ось C. 8″ гидравлический патрон, гидравлическая задняя бабка MT4. Мощность 11 кВт, 3500 об/мин. Линейные направляющие FZS, ШВП NMC C3. Для комплексной обработки (точение + фрезерование).

Усиленная станина, усиленный шпиндель A2-6 (66 мм, 52 мм), 12-позиционная приводная турель BMT45. 8″ гидравлический патрон, гидравлическая задняя бабка MT4. Мощность 11 кВт, 3500 об/мин. Линейные направляющие FZS, ШВП NMC C3. Для комплексной обработки (точение + фрезерование)

Усиленная станина, усиленный шпиндель A2-6 (66 мм, 52 мм), 12-позиционная приводная турель BMT45 (без оси Y). 8″ гидравлический патрон, гидравлическая задняя бабка MT4. Мощность 11 кВт, 3500 об/мин. Линейные направляющие FZS, ШВП NMC C3. Для тяжёлых режимов резания.

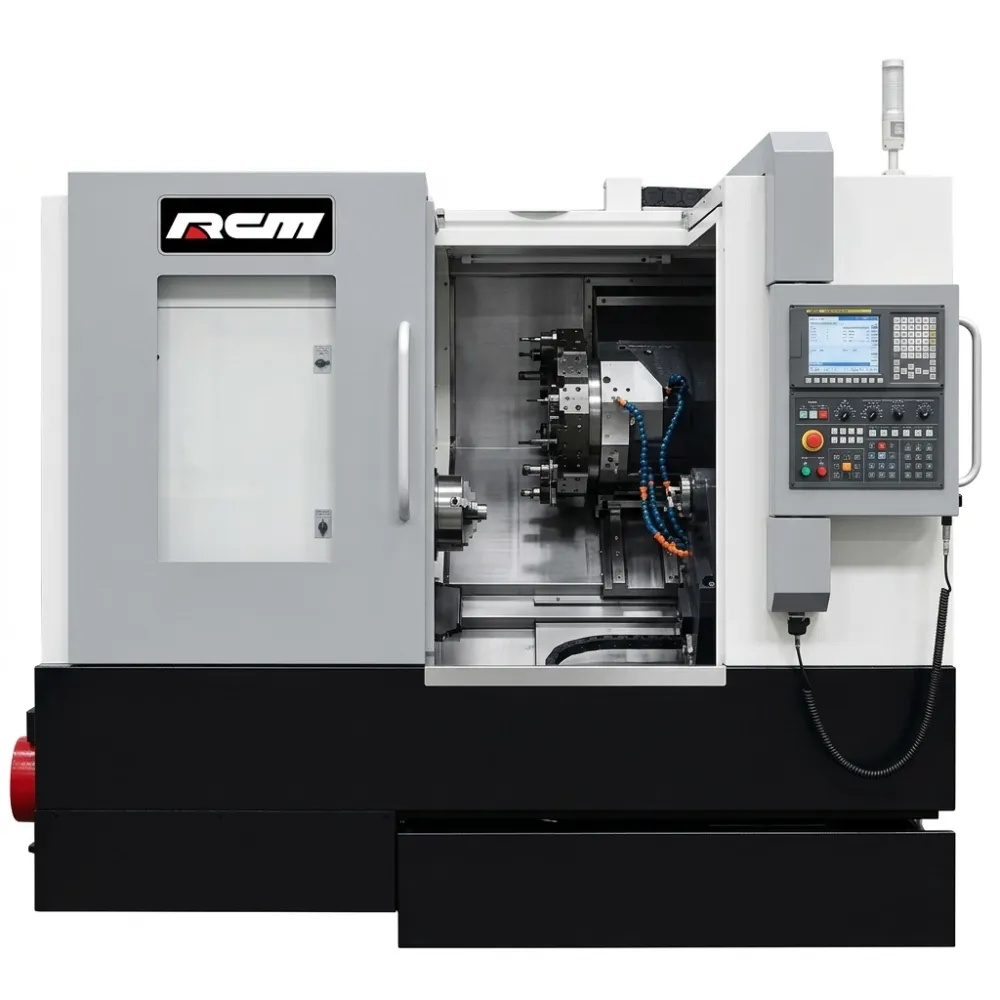

ЧПУ GSK988TA, наклонная станина 30°, линейные направляющие FZS (Германия), усиленный шпиндель A2-6 (отверстие 66 мм, проход прутка 52 мм), 8″ гидравлический патрон. 8-позиционная сервоприводная турель Sanhe, гидравлическая задняя бабка MT4. Мощность 11 кВт. Ход X 210 мм, Z 500 мм. Обработка до Ø510 мм.

Преимущества: высокая точность (±0,005 мм), автоматическая смазка, гидравлический патрон, полная защита.

ЧПУ GSK988TA, наклонная станина 30°, линейные направляющие FZS (Германия), усиленный шпиндель A2-6 (отверстие 66 мм, проход прутка 52 мм), 8″ гидравлический патрон. 8-позиционная сервоприводная турель Sanhe, гидравлическая задняя бабка MT4. Мощность 11 кВт. Ход X 210 мм, Z 500 мм. Обработка до Ø510 мм.

Преимущества: высокая точность (±0,005 мм), автоматическая смазка, гидравлический патрон, полная защита.

Предназначен для комплексной обработки валов, фланцев, эксцентричных деталей и кулачков. Максимальный диаметр обработки — Ø510 мм, длина — до 235 мм. Шпиндель A2-6: 4500 об/мин, 5,5/7,5 кВт. Сквозное отверстие шпинделя — Ø66 мм (проход прутка до Ø52 мм). Ось Y и приводная турель BMT40 на 12 позиций позволяют выполнять фрезерование, сверление и нарезание резьбы без переустановки детали.

Преимущества: линейные направляющие, высокая точность (±0,01 мм), автоматическая смазка, гидравлический патрон, полная защита.

Предназначен для комплексной обработки валов, фланцев, эксцентричных деталей и кулачков. Максимальный диаметр обработки — Ø510 мм, длина — до 235 мм. Шпиндель A2-5: 4500 об/мин, 5,5/7,5 кВт. Сквозное отверстие шпинделя — Ø56 мм (проход прутка до Ø45 мм). Ось Y и приводная турель BMT40 на 12 позиций позволяют выполнять фрезерование, сверление и нарезание резьбы без переустановки детали. Преимущества: линейные направляющие, высокая точность (±0,01 мм), автоматическая смазка, гидравлический патрон, полная защита.

Предназначен для комплексной обработки валов, фланцев, эксцентричных деталей и кулачков. Максимальный диаметр обработки — Ø450 мм, длина — до 400 мм. Шпиндель A2-6: 3000 об/мин, 11–15 кВт. Сквозное отверстие шпинделя — Ø61 мм (проход прутка до Ø52 мм). Ось Y и приводная турель на 12 позиций позволяют выполнять фрезерование, сверление и нарезание резьбы без переустановки детали. Преимущества: жёсткие направляющие, высокая точность (±0,005 мм), автоматическая смазка, гидравлический патрон, полная защита.

Предназначен для серийной обработки валов, осей, втулок и дисковых деталей. Увеличенное расстояние между центрами позволяет работать с длинномерными заготовками. Наклонная станина (30–45°) для эффективного отвода стружки, цельнолитая чугунная база, прецизионные линейные направляющие, ШВП класса C3. Шпиндель A2-5 / A2-6 (4500 об/мин, 5,5/7,5 кВт). 8″ гидравлический патрон, револьверная головка на 8 позиций (опционально 12), гидравлическая задняя бабка MT4. Автоматическая смазка, СОЖ, полная защита. Габариты 1730×1273×1328 мм, вес 2000 кг.

Предназначен для серийной обработки валов, втулок, фланцев и дисковых деталей. Рабочие параметры: диаметр до Ø380 мм, длина до 700 мм. Шпиндель A2-6: 4200 об/мин, 11 кВт. Револьверная головка BMT45 (12 позиций, приводной инструмент). Гидравлический патрон 8″, гидравлическая задняя бабка MT5. Автоконвейер стружки, автоподача смазки, СОЖ.
