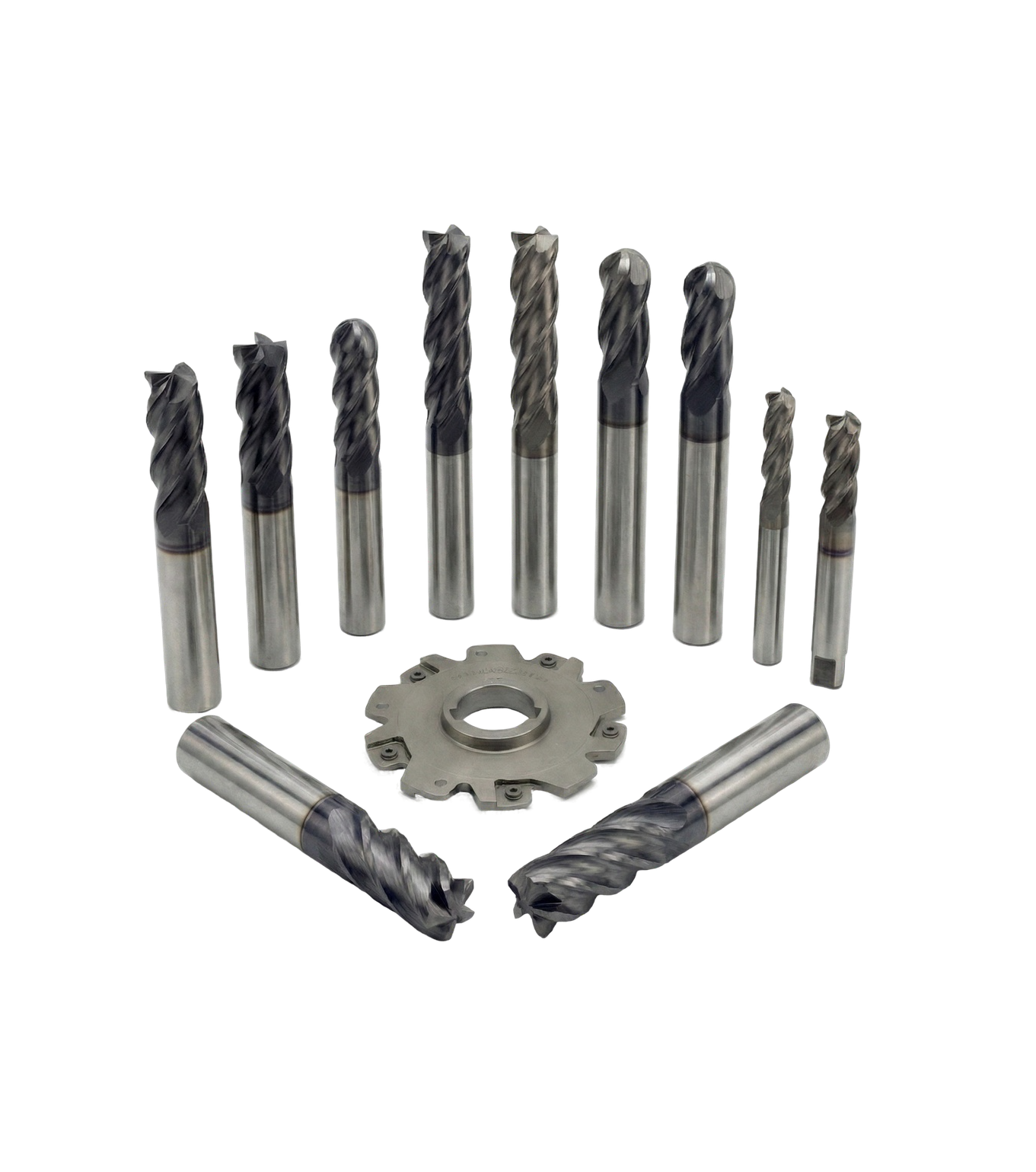

1. Классификация фрез по геометрической форме

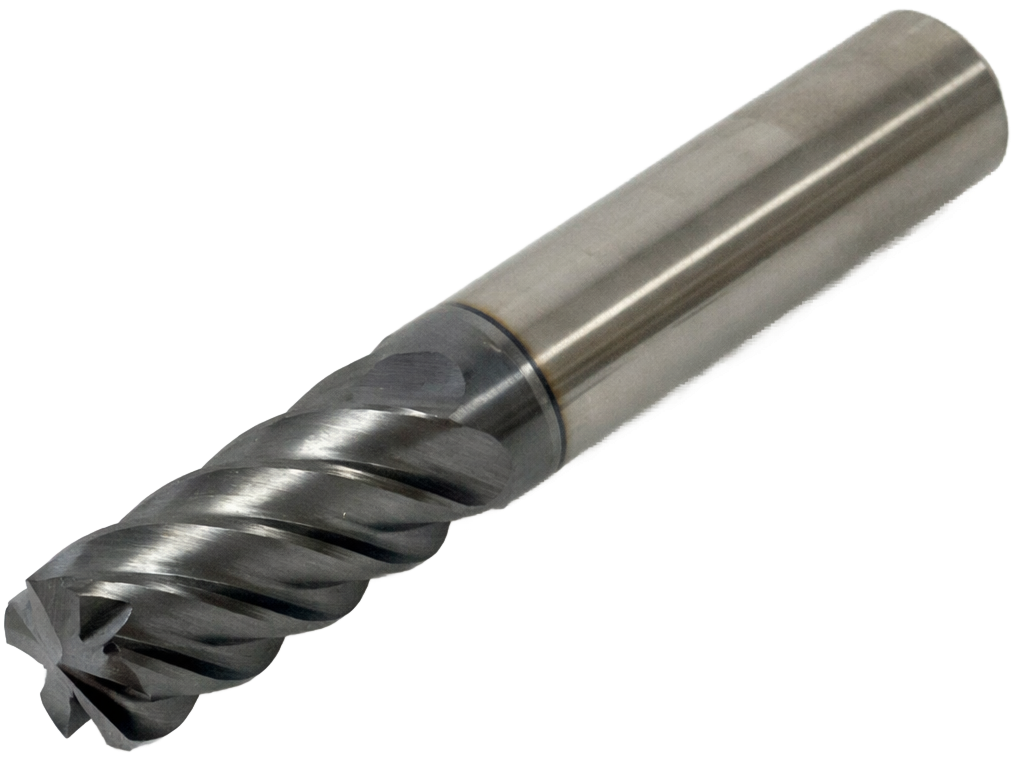

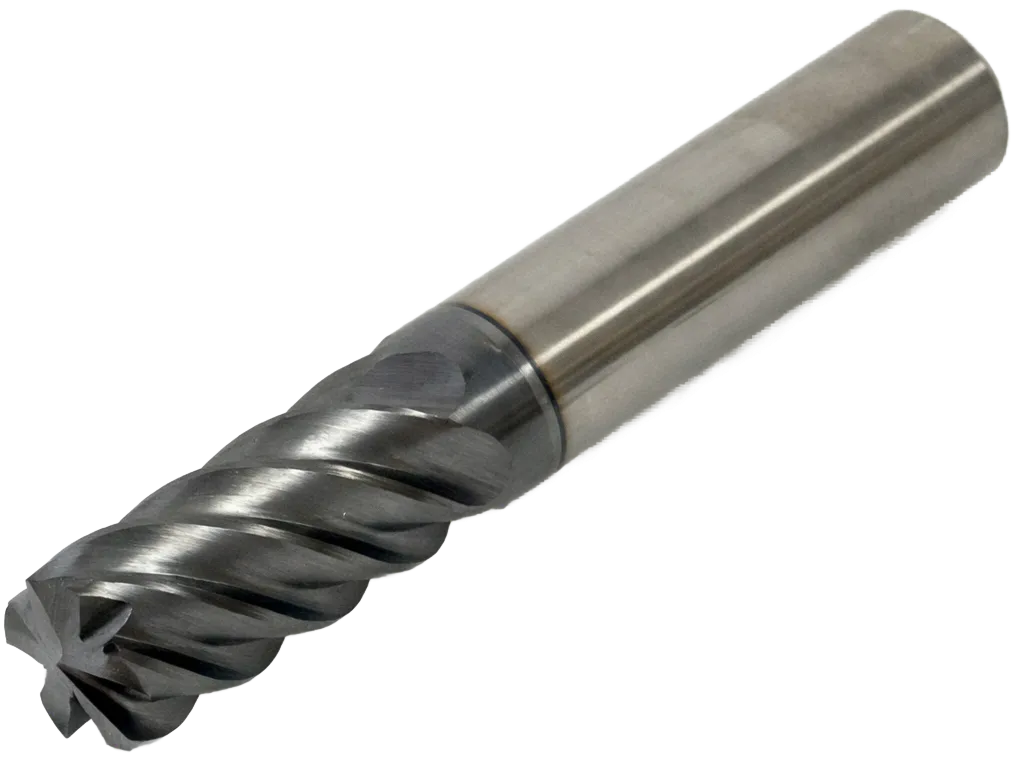

Концевые фрезы
Наиболее распространенный тип инструмента. Рабочая часть имеет цилиндрическую форму, режущие кромки расположены на торце и боковой поверхности. Область применения:
✔ Обработка плоскостей и уступов
✔ Фрезерование пазов
✔ Контурная обработка
✔ Черновое и чистовое фрезерование
Разновидности:
• С плоским торцом — для формирования прямых углов
• Со скругленным торцом — для снижения нагрузки на режущую кромку и улучшения качества обработки

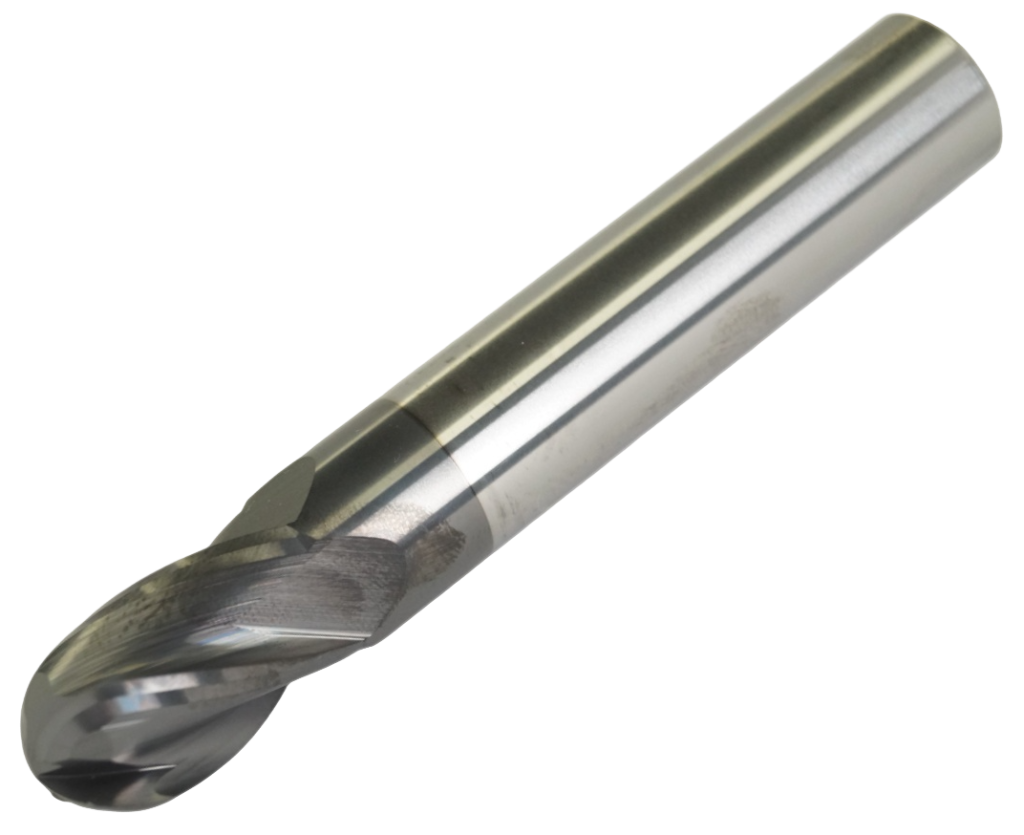

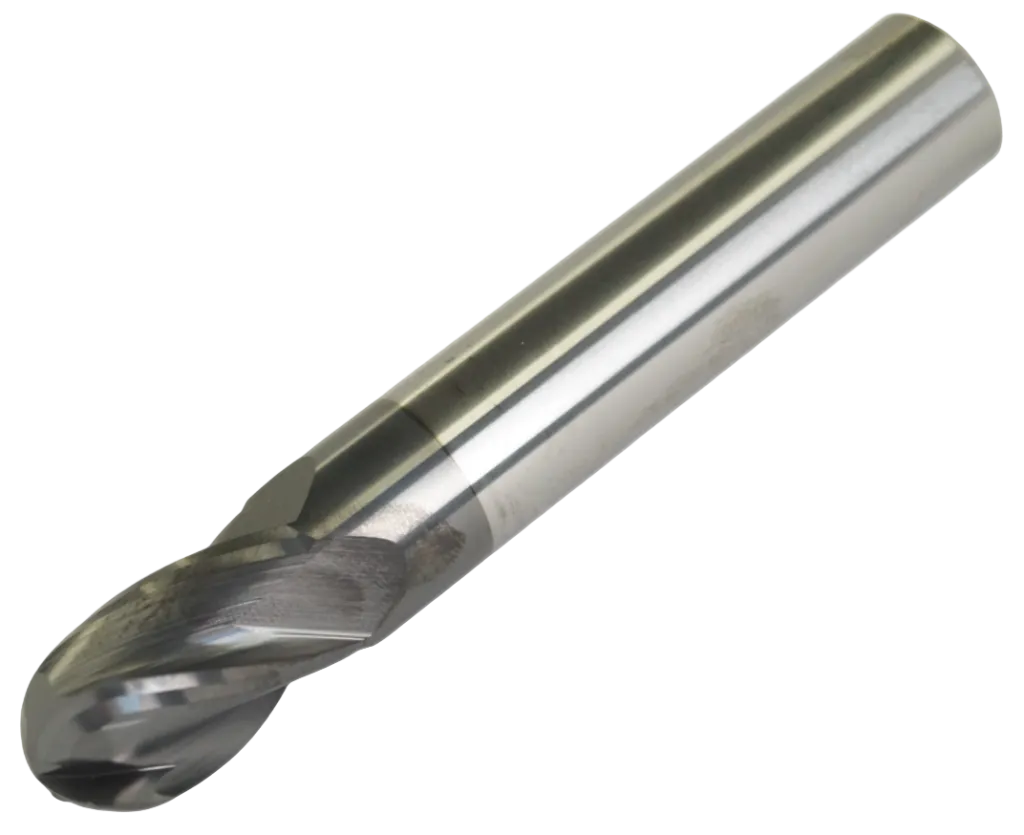

Сферические (шаровые) фрезы
Торец инструмента выполнен в виде полусферы, что позволяет обрабатывать сложные рельефные поверхности.Область применения:
✔ 3D-обработка (пресс-формы, штампы, матрицы)
✔ Чистовая обработка наклонных поверхностей
✔ Гравировальные работы

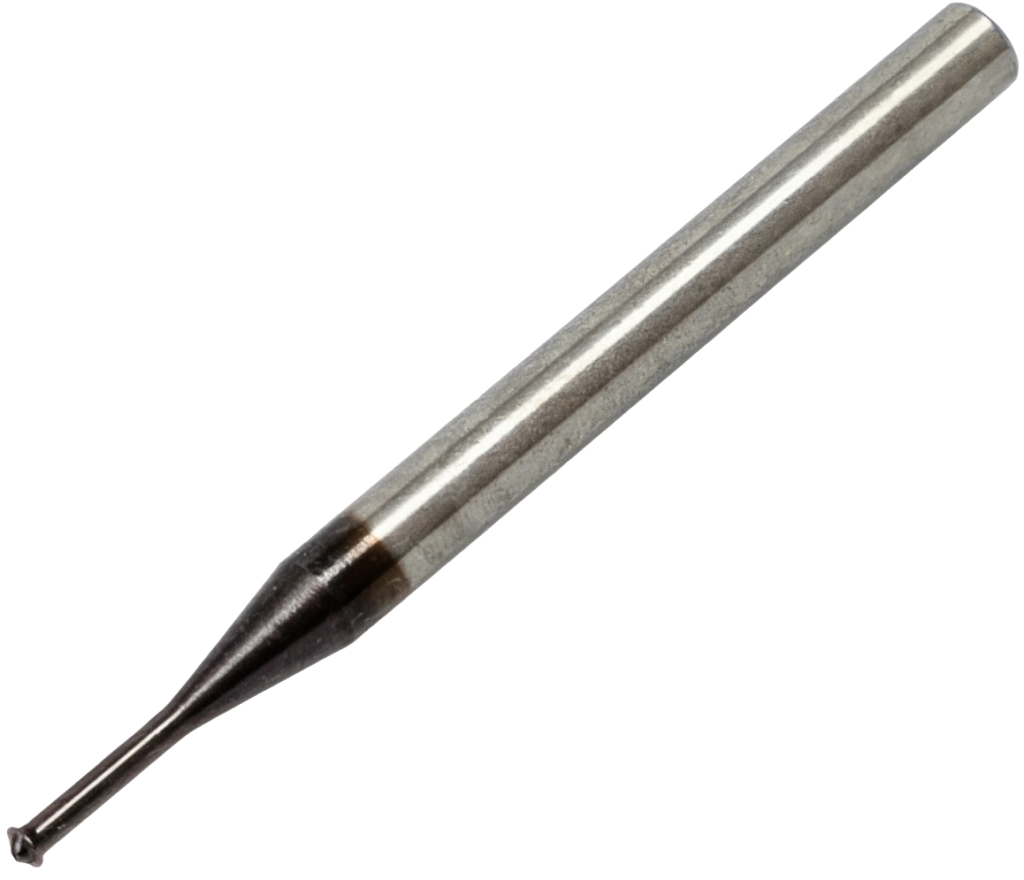

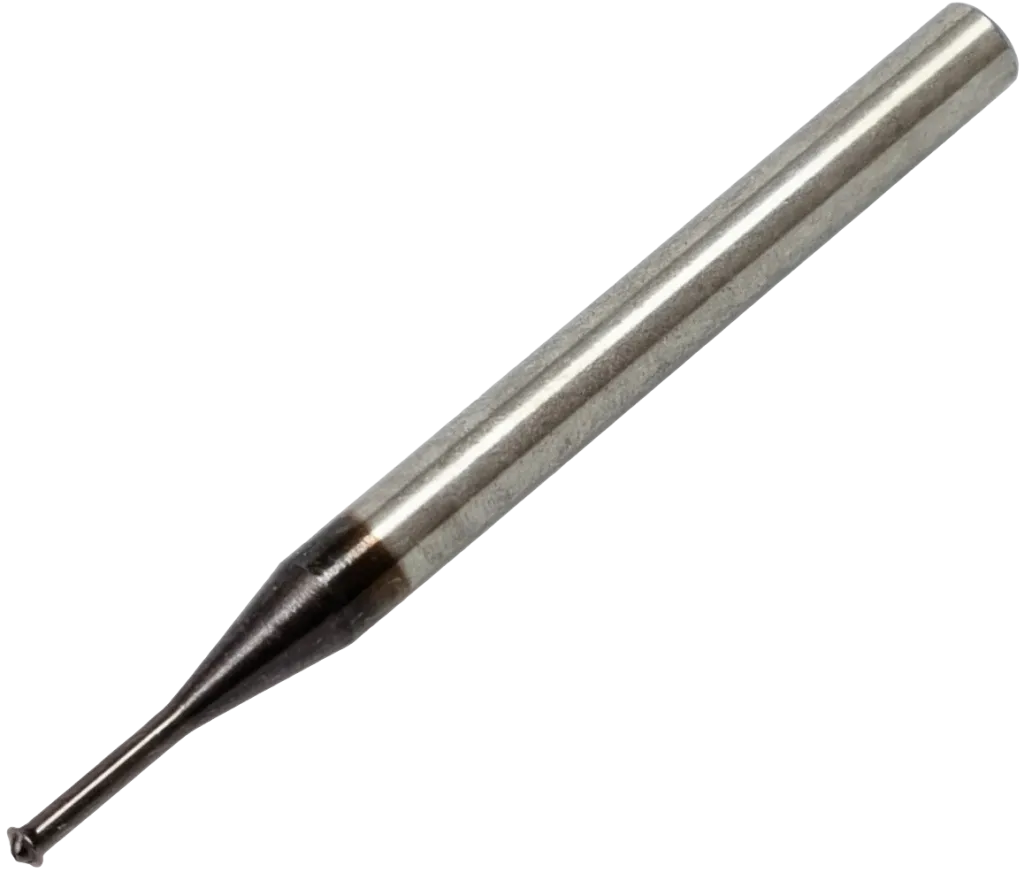

Концевые резьбовые фрезы
Специализированный инструмент для нарезания резьбы. В отличие от метчиков, позволяют получать резьбу любого диаметра и шага без смены инструмента.Преимущества:
✔ Возможность нарезания резьбы в глухих отверстиях
✔ Обработка вязких материалов (нержавеющие стали, титановые сплавы)
✔ Получение резьбы нестандартного шага

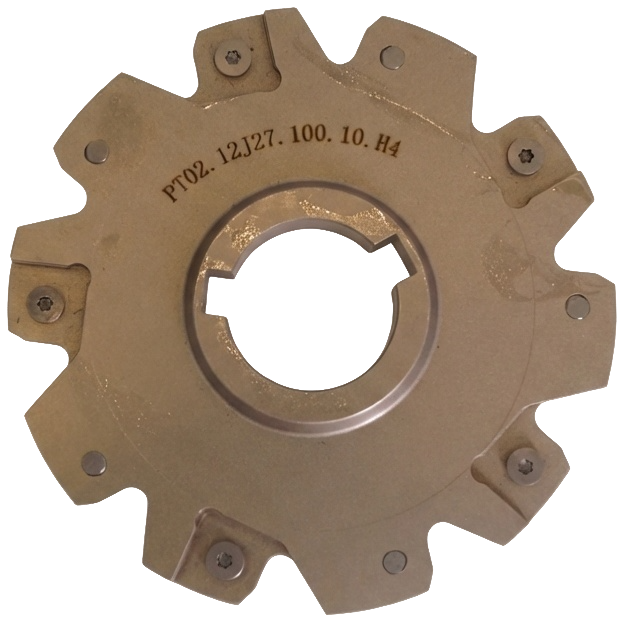

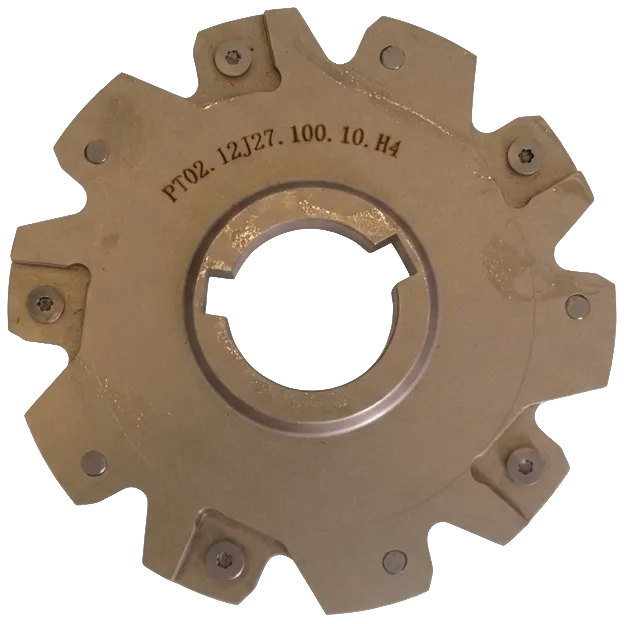

Дисковые фрезы
Инструмент имеет форму диска с режущими зубьями по окружности.
Область применения:
✔ Прорезка глубоких пазов
✔ Отрезка заготовок
✔ Фрезерование уступов
2. Материалы изготовления фрез
Быстрорежущая сталь HSS-E (Р6М5К5)
Инструментальная сталь с добавлением кобальта, повышающего твердость и теплостойкость.Характеристики:
✔ Высокая прочность, устойчивость к ударным нагрузкам
✔ Хорошо работает при прерывистом резании
✔ Оптимальна для обработки нержавеющих и жаропрочных сплавов
Ограничения: меньшая скорость резания по сравнению с твердым сплавом.
Твердый сплав (твердосплавная сталь)
Материал на основе карбида вольфрама, спеченного с кобальтовой связкой.Характеристики:
✔ Высокая твердость и износостойкость
✔ Возможность работы на повышенных скоростях резания (в 3-5 раз выше, чем у HSS)
✔ Обеспечивает высокое качество обработанной поверхности
Ограничения: чувствительность к ударным нагрузкам и вибрациям.
3. Покрытия режущего инструмента
Покрытие представляет собой тонкий слой износостойкого материала, наносимый на рабочую поверхность фрезы. Применение покрытий позволяет увеличить стойкость инструмента в 2-5 раз и расширить область применения.Основные виды покрытий
|
Покрытие |
Характеристика |
Рекомендуемое применение |
|
TiN (нитрид титана) |
Универсальное покрытие золотистого цвета |
Обработка стали и чугуна |
|
TiAlN / AlTiN (нитрид титана-алюминия) |
Высокая термостойкость, фиолетово-серый цвет |
Обработка нержавеющих сталей, титановых сплавов, жаропрочных материалов |
|
AlCrN (нитрид алюминия-хрома) |
Повышенная твердость, стойкость к окислению |
Обработка закаленных сталей, сухое резание |
|
AlCrSiN (с добавлением кремния) |
Максимальная твердость, наноструктурированное покрытие |
Тяжелые условия резания, высоколегированные стали |
|
AlTiN-nano (наноструктурированное) |
Многослойная структура, сверхвысокая стойкость |
Прецизионная обработка, финишные операции |
|
Без покрытия |
— |
Обработка мягких материалов (алюминий, пластики), черновые операции |
4. Микро-фрезы: особенности применения
Микро-фрезами принято называть инструмент диаметром менее 3 мм. Данная категория требует особого подхода к эксплуатации.Области применения:
• Приборостроение
• Медицинская техника (импланты, инструменты)
• Часовая промышленность
• Ювелирное производство
• Микроэлектроника
Требования к условиям эксплуатации:
✔ Минимальное биение шпинделя и патрона (не более 0.005 мм)
✔ Высокие обороты шпинделя (от 15 000 об/мин и выше)
✔ Точный расчет режимов резания
✔ Использование качественного СОЖ
5. Фрезы со сменными пластинами
Данный тип инструмента предполагает использование сменных режущих пластин, устанавливаемых на корпус фрезы.Преимущества:
✔ Экономия на инструменте (корпус служит длительное время, замене подлежат только пластины)
✔ Возможность использования различных типов пластин на одном корпусе
✔ Отсутствие необходимости в переточке
Недостатки:
✖ Более высокая стоимость корпуса
✖ Несколько меньшая жесткость по сравнению с монолитными фрезами
6. Критерии выбора фрезы под обрабатываемый материал
|
Материал детали |
Рекомендуемый инструмент |
Рекомендуемое покрытие |
Особые указания |
|
Алюминий и сплавы |
Твердый сплав, острая заточка |
Без покрытия или TiN |
Высокие скорости, эффективный отвод стружки |
|
Конструкционные стали |
Твердый сплав |
TiAlN, AlTiN |
Оптимальные режимы резания |
|
Нержавеющие стали |
HSS-E или твердый сплав |
TiAlN, AlCrN |
Пониженные скорости, увеличенная подача |
|
Титановые сплавы |
Твердый сплав |
AlCrN, AlTiN-nano |
Обильное охлаждение обязательно |
|
Закаленные стали (HRC > 45) |
Твердый сплав |
AlCrSiN |
Минимальные скорости, высокая жесткость системы |
|
Чугун |
Твердый сплав |
Без покрытия или TiN |
Сухая обработка, аспирация |
7. Типичные ошибки при выборе и эксплуатации фрез
|
Ошибка |
Последствия |
|
Выбор фрезы без учета материала детали |
Быстрый износ, низкое качество поверхности |
|
Игнорирование покрытия |
Преждевременный выход инструмента из строя |
|
Использование микро-фрез в обычных патронах |
Повышенное биение, поломка инструмента |
|
Работа на режимах, не соответствующих материалу фрезы |
Сколы, выкрашивание режущей кромки |
|
Несвоевременная замена сменных пластин |
Повреждение корпуса фрезы |
Заключение
Правильный выбор фрезы требует учета комплекса факторов: геометрии инструмента, материала его изготовления, типа покрытия и условий обработки. Оптимальное решение позволяет достичь высоких показателей производительности и качества при минимальной себестоимости обработки.Специалисты компании RC Machinery оказывают консультационную поддержку при подборе режущего инструмента под конкретные производственные задачи, помощь в подборе оборудование для образовательных учреждений и предоставят комплексное техническое и методическое сопровождение — от этапа предварительной консультации до настройки оборудования. Звоните или пишите прямо сейчас!
