Измерительные системы Renishaw на станке: назначение и экономическая эффективность

При обработке на станках с ЧПУ возникает две типичные проблемы:
• Заготовка зажата с небольшим смещением, программа не скорректирована — деталь уходит в брак
• Инструмент сломался в процессе, станок продолжает движение — портится заготовка и оснастка

Измерительные системы Renishaw решают обе задачи. Они автоматически определяют положение заготовки, корректируют программу и контролируют состояние инструмента. В материале — состав систем, принцип работы и расчёт окупаемости.

1. Состав измерительной системы

Измерительная система включает три основных компонента:

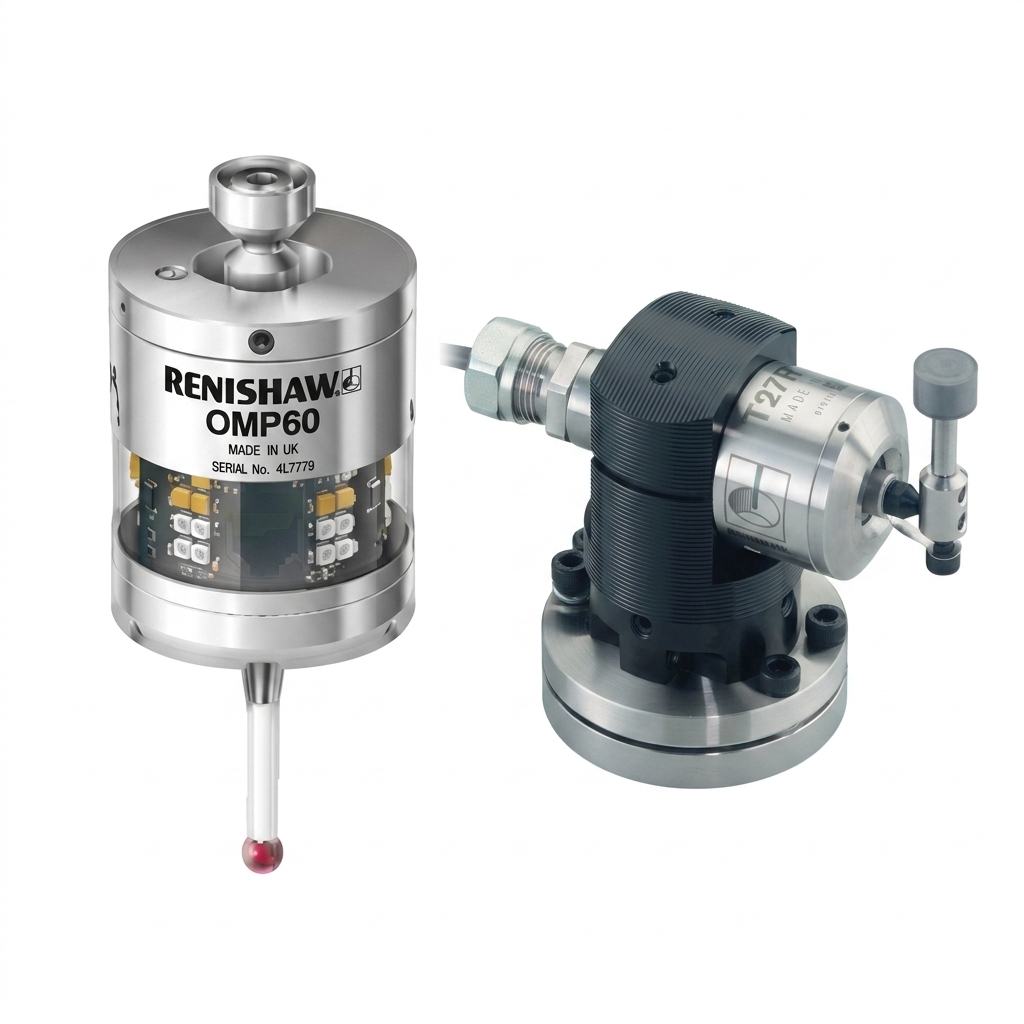

2. Датчик OMP60: измерение заготовок

OMP60 — 3D-щуп, который временно фиксируется в шпинделе. Он касается заготовки в заданных точках и передаёт координаты в систему ЧПУ.
Измеряемые параметры:
• Положение заготовки на столе (смещение по осям X, Y, Z)
• Линейные размеры детали
• Угловое положение

Процесс измерения:
1. Заготовка фиксируется на столе (допускается погрешность установки до 0,5 мм)
2. Запускается программа измерения
3. Датчик последовательно касается заготовки в контрольных точках
4. Система ЧПУ корректирует управляющую программу

Результат: время наладки сокращается с 10–15 минут до 1 минуты на деталь.

3. Датчик TS-27R: контроль инструмента

TS-27R — стационарный датчик, размещённый в рабочей зоне станка. Используется для автоматической настройки и контроля инструмента.

Функции:
• Измерение длины и диаметра инструмента (точность 1 мкм)
• Проверка износа режущих кромок
• Обнаружение поломки инструмента в процессе обработки

Процесс измерения:
1. Станок подводит инструмент к датчику
2. Датчик фиксирует касание режущей кромки
3. Система ЧПУ запоминает фактические размеры
4. При поломке инструмента станок автоматически останавливается

Результат: исключается брак, вызванный использованием изношенного или сломанного инструмента.

4. Экономическая эффективность: пример расчёта

Исходные данные:
• Режим работы: 2 смены, 16 часов в сутки, 22 дня в месяц
• Количество деталей в смену: 10
• Стоимость станко-часа: 1 800 ₽

Без измерительных систем:
• Наладка одной детали: 15 минут (ручная выверка)
• Время на наладку в день: 150 минут (2,5 часа)
• Затраты на наладку в месяц: 2,5 часа × 22 дня × 1 800 ₽ = 99 000 ₽

С измерительными системами:
• Наладка одной детали: 1 минута (автоматически)
• Время на наладку в день: 10 минут
• Затраты на наладку в месяц: 0,17 часа × 22 дня × 1 800 ₽ = 6 700 ₽

✔ Экономия в месяц: 92 300 ₽
✔ Стоимость комплекта датчиков: 350 000 ₽
✔ Окупаемость: 3,8 месяца

5. Сравнение показателей

6. Совместимость с оборудованием

Датчики Renishaw совместимы с большинством систем ЧПУ:
✔ Fanuc
✔ Siemens
✔ Heidenhain
✔ GSK
✔ Другие системы, поддерживающие проприетарные циклы измерения

Типы станков для установки:
✔ Фрезерные обрабатывающие центры
✔ Токарные станки с ЧПУ
✔ Токарно-фрезерные центры

Установка возможна как на новое, так и на эксплуатируемое оборудование.

7. Процесс установки

1. Монтаж приёмника OMI-2 в рабочей зоне станка
2. Установка стационарного датчика TS-27R
3. Настройка параметров в системе ЧПУ
4. Калибровка и тестирование

Компания RC Machinery поставляет оригинальные датчики Renishaw и предоставляет консультации по интеграции.

Заключение

Измерительные системы Renishaw сокращают время наладки, исключают брак и создают условия для безлюдной работы. Окупаемость комплекта — 3–4 месяца.
