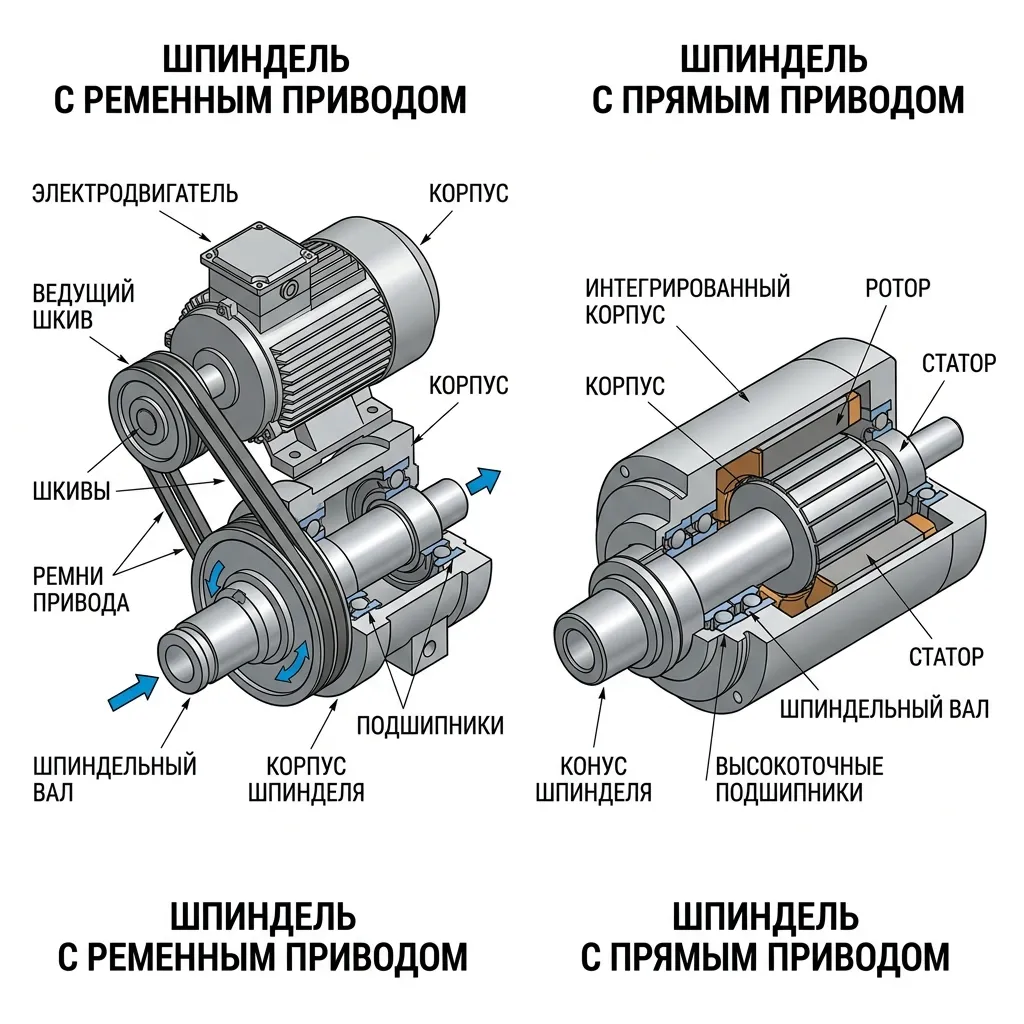

1. Как устроены шпиндели с разными типами привода
Ременной привод
Вращение от двигателя к шпинделю передаётся через ремни (поликлиновые или зубчатые). Это классическая схема, которая используется в станках уже десятилетиями.Прямой привод
Двигатель соединён со шпинделем напрямую, без промежуточных элементов. Чаще всего это интегрированный шпиндель-мотор, где ротор двигателя насажен непосредственно на вал шпинделя.2. Ременной привод: плюсы и минусы
Преимущества
✔ Низкая стоимостьРеменной привод дешевле в производстве, что снижает цену станка.
✔ Хороший крутящий момент на низких оборотах
За счёт передаточного отношения ремённая передача позволяет получить высокий крутящий момент при невысокой мощности двигателя.
✔ Демпфирование вибраций
Ремень гасит часть высокочастотных вибраций от двигателя, что может быть полезно при черновой обработке.
✔ Простота ремонта
Замена ремня обходится недорого и не требует высокой квалификации.
Недостатки
✖ Потери мощностиЧасть мощности теряется на трение в ремне и подшипниках натяжного ролика.
✖ Ограниченная максимальная частота вращения
Для высоких оборотов (выше 10 000 об/мин) ремённая передача подходит плохо из-за центробежных сил и нагрева ремня.
✖ Биение
Даже качественный ремень вносит дополнительное биение по сравнению с прямым приводом.
✖ Износ ремня
Ремень — расходный материал, его нужно периодически менять (обычно раз в 1–3 года в зависимости от интенсивности работы).
3. Прямой привод: плюсы и минусы
Преимущества
✔ Минимальное биениеОтсутствие промежуточных элементов обеспечивает самое низкое радиальное и торцевое биение — критически важно для чистовой обработки и прецизионных деталей.
✔ Высокие обороты
Прямой привод легко работает на частотах 12 000–24 000 об/мин и выше без перегрева и вибраций.
✔ Высокая точность позиционирования
Особенно важно при фрезеровании с осью C (индексация шпинделя) и для токарно-фрезерных станков.
✔ Нет потерь мощности
Вся мощность двигателя идёт непосредственно на резание.
✔ Нет расходных материалов
Ремни не нужно менять.
Недостатки
✖ Высокая стоимостьПрямой привод значительно дороже ременного (разница может достигать 30–50% от стоимости шпинделя).
✖ Требования к охлаждению
На высоких оборотах шпиндель с прямым приводом выделяет больше тепла, требуется эффективное охлаждение (жидкостное или воздушное).
✖ Сложность ремонта
В случае поломки ремонт дороже и требует специализированного оборудования.
| Параметр | Ременной привод | Прямой привод |
|---|---|---|
| Максимальные обороты | до 8 000–10 000 об/мин | до 24 000 об/мин и выше |
| Биение | среднее (0,005–0,01 мм) | минимальное (0,001–0,003 мм) |
| Чистота поверхности | хорошая | отличная |
| Крутящий момент на низких оборотах | высокий (за счёт передачи) | средний (зависит от двигателя) |
| Потери мощности | 5–10% | 0% |
| Износ | ремень меняется каждые 1–3 года | практически отсутствует |
| Стоимость шпинделя | базовая | на 30–50% дороже |
| Ремонтопригодность | простая замена ремня | сложный, требует специалистов |
5. Для каких задач какой привод выбирать
Ременной привод выбирайте, если:
• Вы работаете с конструкционными сталями и чугуном на средних оборотах (3 000–6 000 об/мин).• Черновая обработка с большими глубинами резания — здесь важен крутящий момент, а не чистовая точность.
• Бюджет ограничен, и вы не хотите переплачивать 30–50% за прямой привод.
• Станок не предназначен для высокоскоростной обработки (HSM).
Прямой привод выбирайте, если:
• Вам нужна высокая чистота поверхности и минимальное биение (пресс-формы, штампы, чистовая обработка).• Вы работаете с алюминием, пластиками, композитами на высоких оборотах (12 000–24 000 об/мин).
• Важна точность позиционирования (обработка по оси C, токарно-фрезерные работы).
• Вы планируете использовать станок в безлюдном производстве — прямой привод надёжнее и не требует замены ремней.
• Бюджет позволяет заплатить за премиальное качество.
6. Распространённые заблуждения
Миф 1. «Ременной привод не может работать на высоких оборотах»Может, но ресурс ремня сильно снижается. Некоторые производители ставят ременной привод на 10 000 об/мин, но ремень придётся менять чаще.
Миф 2. «Прямой привод всегда лучше»
Не для всех задач. Для черновой обработки стали на низких оборотах прямой привод не даст ощутимого преимущества, но стоить будет дороже.
Миф 3. «Ременной привод менее точный»
Да, но разница в точности заметна только на чистовых операциях. Для черновой обработки отклонения в 0,005 мм не критичны.
7. Примеры из практики
Кейс 1. Производство пресс-форм. Требуется высокая чистота поверхности и точность. Используется прямой привод 12 000 об/мин с жидкостным охлаждением. Оправдывает свою стоимость за счёт сокращения финишных операций.Кейс 2. Механический цех, обработка корпусов из стали. Станки с ременным приводом на 8 000 об/мин работают годами без нареканий. Ремень меняется раз в два года при двухсменной работе.
Кейс 3. Обработка алюминия. Здесь выигрывает прямой привод — высокие обороты позволяют резать в 2–3 раза быстрее, чем на ременном.
Выбор между прямым и ременным приводом — это компромисс между стоимостью и возможностями. Ременной привод — надёжная рабочая лошадка для чёрновой обработки стали и чугуна. Прямой привод — выбор для чистовой обработки, алюминия, высоких оборотов и максимальной точности. Перед покупкой станка оцените свою типовую номенклатуру деталей. Если 80% времени вы обрабатываете сталь черновыми проходами — ременной привод сэкономит бюджет. Если работаете с алюминием или делаете чистовую обработку пресс-форм — переплата за прямой привод окупится качеством и скоростью. Специалисты RC Machinery помогают подобрать шпиндель и станок под конкретные задачи. Звоните или пишите — подберём оптимальный вариант.
