Сменные твердосплавные пластины: как не ошибиться при выборе

Сменные многогранные пластины (СМП) — основа современной токарной обработки. В отличие от цельного инструмента, они позволяют быстро менять затупившуюся режущую кромку без снятия державки (ручки (хвостовика), в которую вставляется сменная пластина) со станка. Но широкий ассортимент форм, сплавов и геометрий часто ставит в тупик даже опытных технологов.

1. Почему сменные пластины выгоднее перетачиваемого инструмента

Многие производства до сих пор используют старые резцы с переточкой. Это привычно, но экономически неэффективно.

Сравнение подходов:

Параметр	Сменные пластины	Перетачиваемый инструмент
Время замены	10-15 секунд	Часы (на переточку)
Стабильность геометрии	Идеальная (каждая новая пластина точь-в-точь)	Ухудшается с каждой переточкой
Квалификация персонала	Не требуется спец. подготовка	Нужен опытный заточник
Оборудование	Не нужно	Нужны заточные станки
Предсказуемость ресурса	Высокая	Низкая

Вывод: сменные пластины окупаются за счет стабильности обработки и отсутствия простоев на переточку.

2. Как выбрать форму пластин под свою операцию

Международный стандарт ISO кодирует форму пластины первой буквой в маркировке. Вот самые распространенные варианты:

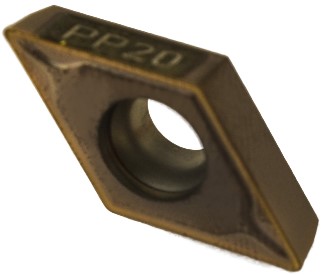

Ромбические пластины

• С (80°) — золотая середина. Достаточно прочные, но при этом позволяют обрабатывать уступы. Подходят для большинства токарных операций.
• D (55°) — острый угол. Используются для копировальных работ и чистовой обработки там, где нужен доступ в узкие места. Менее прочные, требуют аккуратного режима резания.

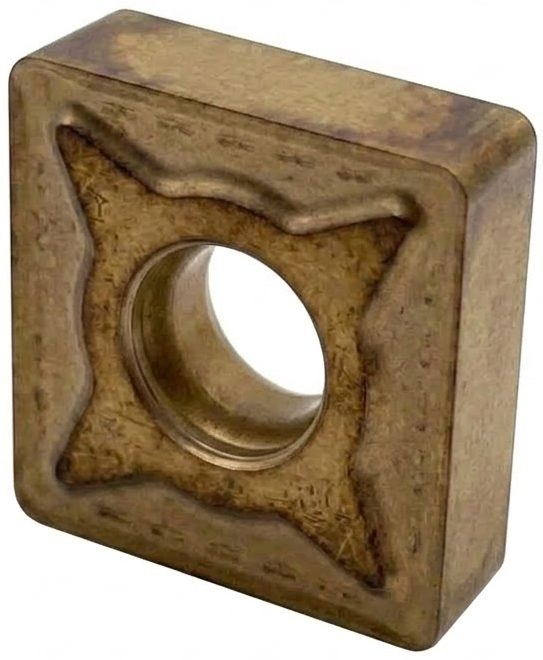

Квадратные пластины (S)

Четыре режущие кромки, угол 90°. Самый прочный вариант. Идеальны для черновой обработки, обдирки, снятия больших припусков. Позволяют точить уступы под прямым углом.

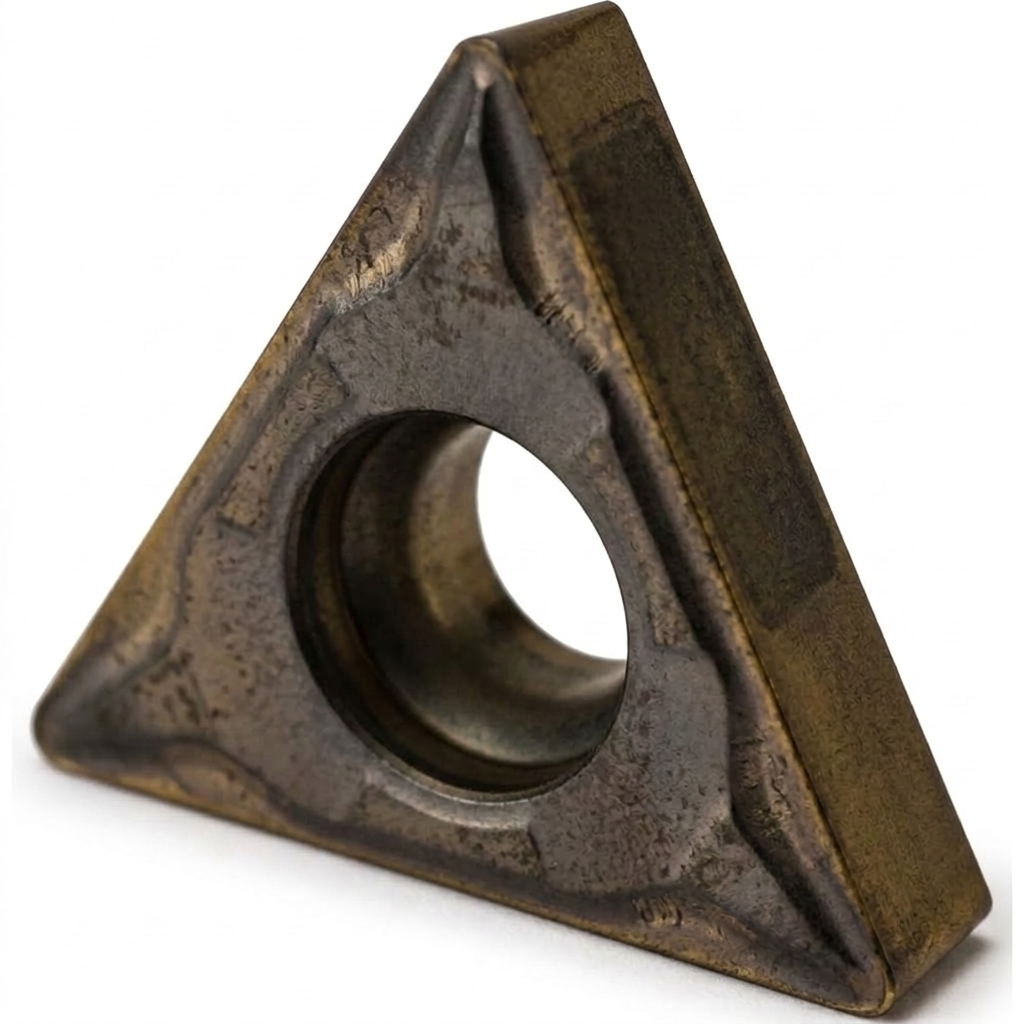

Треугольные пластины (Т)

Три кромки, угол 60°. Классика токарной обработки. Хороший баланс между прочностью и доступом. Подходят для универсальных работ.

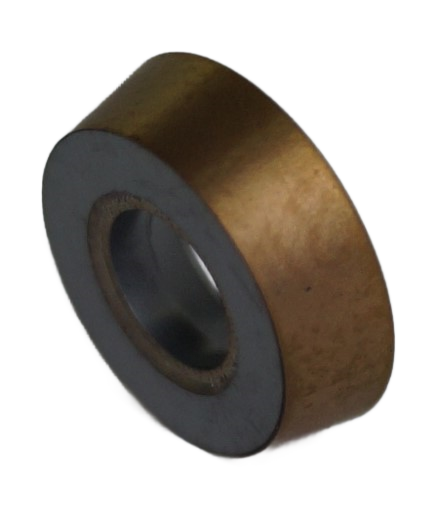

Круглые пластины (R)

Нет угла при вершине. Максимальная прочность, плавное врезание. Используются для черновой обработки, особенно на труднообрабатываемых материалах и при прерывистом резании.

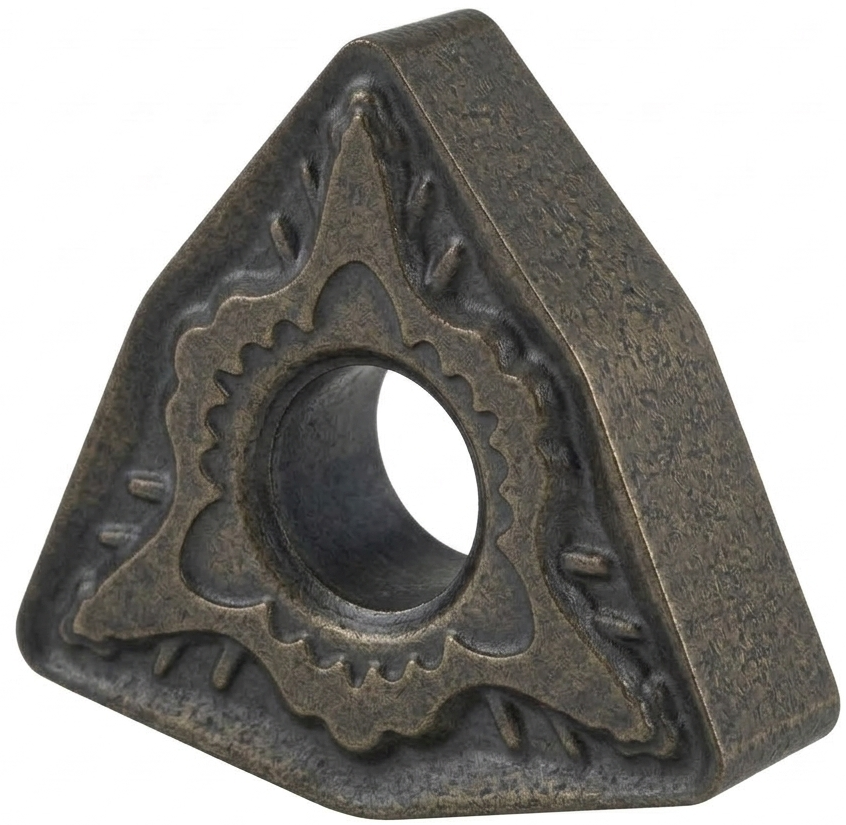

Тригон (W)

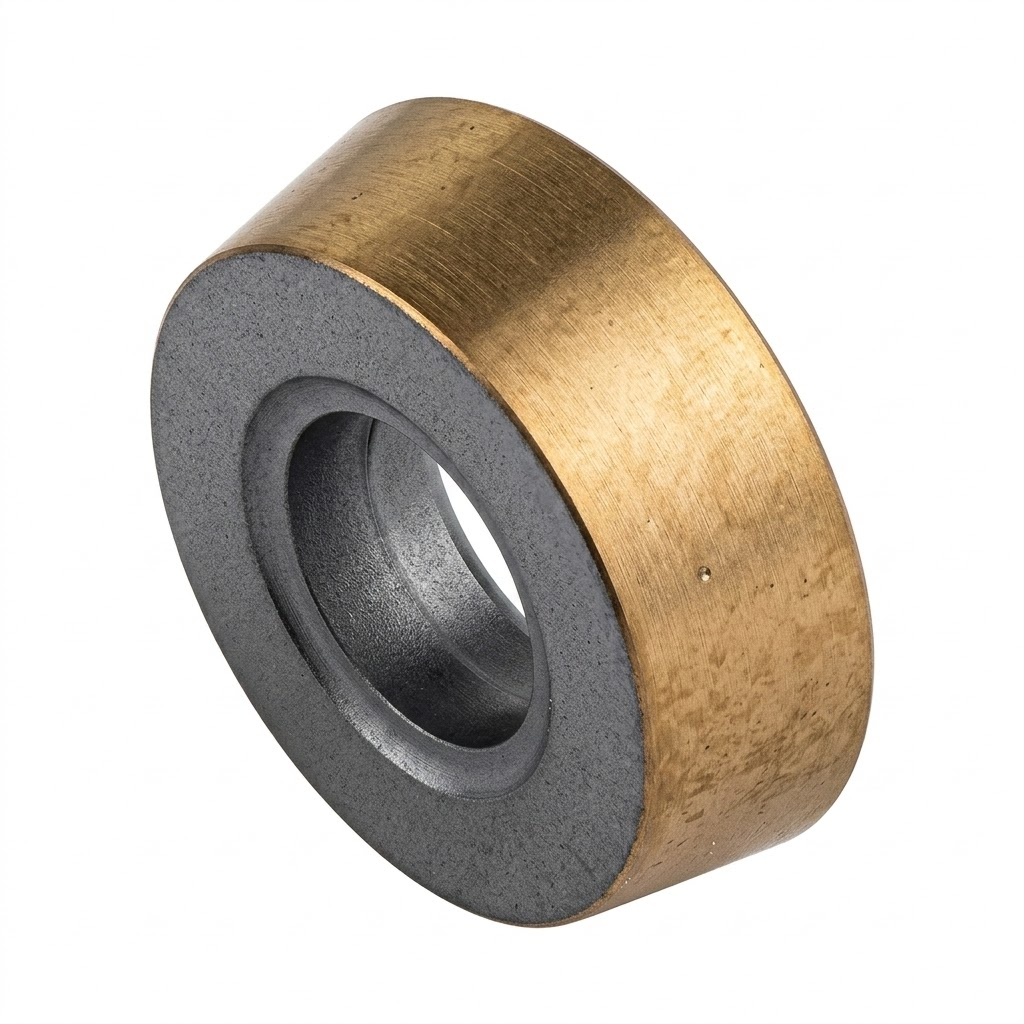

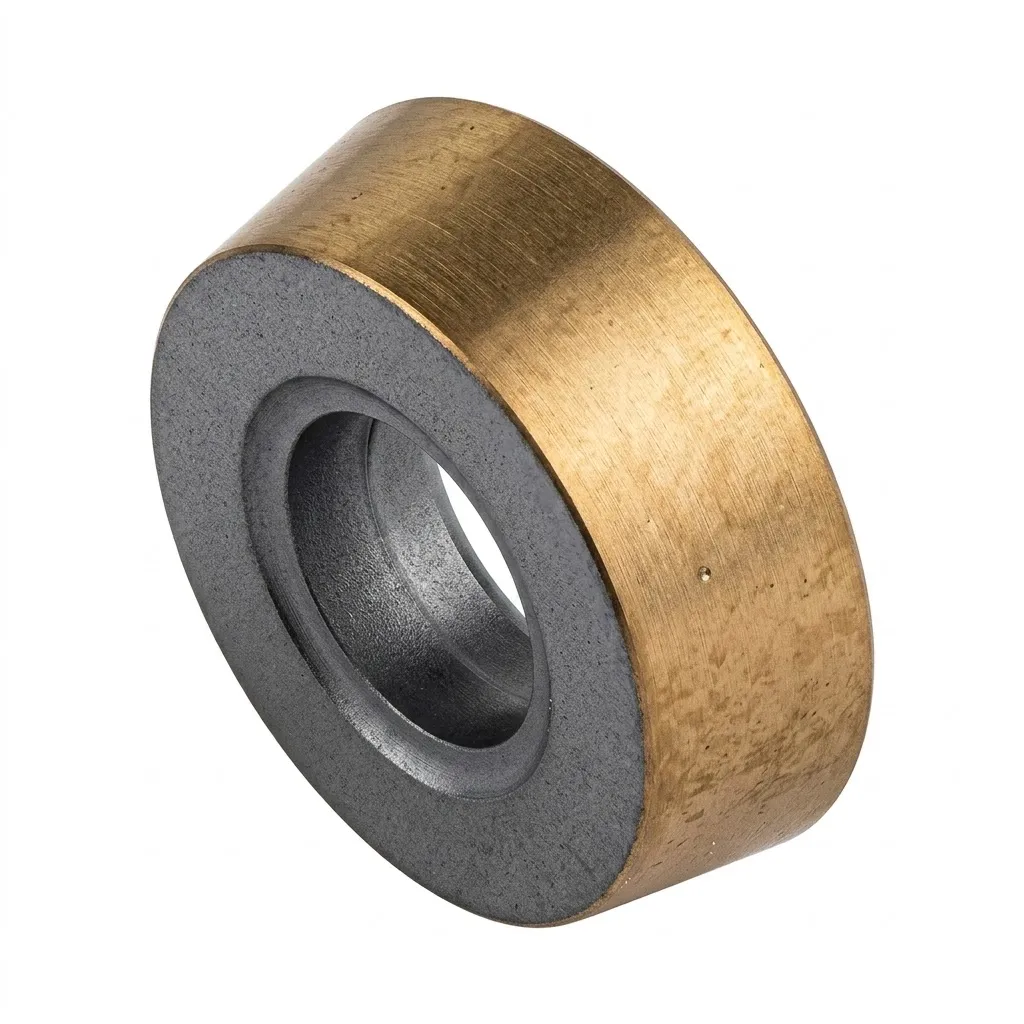

Восьмидесятиградусные пластины с тремя кромками. Компромиссный вариант — прочнее ромба, но с тремя рабочими гранями. В наличии RC Machinery: круглые пластины 8×2,38 мм (CNCM XSEQ1202 CA5020) для тяжелых условий обработки, а также ромбические, квадратные и тригон различных размеров.

3. На что влияет радиус при вершине

Этот параметр часто недооценивают, а зря. От радиуса зависит и прочность, и чистота обработки.

Практические рекомендации:

Радиус	Когда применять	Особенности
0.2-0.4 мм	Чистовая обработка, тонкостенные детали	Малая нагрузка на станок, высокое качество поверхности
0.8-1.2 мм	Универсальные операции	Баланс прочности и производительности
1.6-2.4 мм	Черновая обработка, высокие нагрузки	Максимальная прочность, но высокие усилия резания

Важно: чем больше радиус, тем выше радиальная сила резания. Для длинных нежестких деталей лучше выбирать меньший радиус, чтобы избежать прогиба.

4. Группы применения материалов пластин по ISO

Международная классификация делит все обрабатываемые материалы на группы, каждой соответствует свой тип сплава.

Группа P (стали)

Синяя маркировка. Самая распространенная группа. Сплавы для обработки углеродистых, легированных и инструментальных сталей. Рассчитаны на высокие температуры в зоне резания и хорошее стружкодробление.

Группа M (нержавеющие стали)

Желтая маркировка. Вязкие материалы, склонные к налипанию. Сплавы должны иметь острые кромки и специальные геометрии для предотвращения наростообразования.

Группа K (чугуны)

Красная маркировка. Хрупкие материалы, дающие стружку надлома. Сплавы работают на износ, термостойкость не так критична.

Группа N (цветные металлы)

Зеленая маркировка. Алюминий, медь, латунь, пластики. Требуют острых кромок и полированных передних поверхностей для отвода стружки.

Группа S (жаропрочные сплавы и титан)

Коричневая маркировка. Самые сложные материалы. Требуют особо твердых сплавов с высоким содержанием кобальта и специальных геометрий.

Группа H (закаленные стали)

Серая маркировка. Материалы твердостью выше 45 HRC. Сплавы должны быть сверхтвердыми и стойкими к абразивному износу.

5. Покрытия: что реально работает

Современная пластина без покрытия — редкость. Тонкие слои нитридов и карбидов увеличивают стойкость в разы.

Основные типы покрытий, которые встречаются в работе:

Покрытие	Цвет	Сильные стороны	Для каких материалов
TiN	Золотистый	Универсальность, низкая цена	Конструкционные стали, чугуны
TiCN	Серо-фиолетовый	Твердость, износостойкость	Чистовая обработка сталей
TiAlN / AlTiN	Фиолетово-серый	Термостойкость	Нержавейки, жаропрочные сплавы
AlCrN	Темно-серый	Стойкость к окислению	Закаленные стали, сухое резание
Многослойные (CVD)	Разный	Комбинация свойств	Универсальное, высокие нагрузки

Для большинства задач по стали достаточно пластин с покрытием TiAlN. Они дороже TiN, но работают дольше в 2-3 раза.

6. Стружколомы - незаметный, но важный элемент

Геометрия передней поверхности определяет, как будет отводиться стружка. Правильный стружколом решает проблемы с навиванием стружки на деталь и инструмент.

Типы стружколомов:
• Универсальные — для большинства операций
• Чистовые — мелкое дробление при малых глубинах
• Черновые — крупные канавки для высоких подач
• Для алюминия — полированные, с острыми кромками
• Для нержавейки — специальные геометрии, предотвращающие налипание

7. Пошаговый алгоритм, как подобрать пластину

Шаг 1. Определите материал детали

Сталь, нержавейка, чугун, алюминий, титан? От этого зависит группа сплава (P/M/K/N/S/H).

Шаг 2. Выберите тип операции

• Черновая обдирка → квадрат или круг, большой радиус
• Чистовая обработка → ромб или треугольник, малый радиус
• Копировальные работы → острый ромб D (55°)

Шаг 3. Определитесь с покрытием

• Сталь обычная → TiAlN
• Нержавейка → TiAlN или AlCrN
• Алюминий → без покрытия или TiN
• Чугун → TiN или без покрытия

Шаг 4. Проверьте наличие стружколома под ваши режимы

Если планируете работать на малых глубинах — берите пластины с чистовой геометрией. Если снимаете по 5-6 мм за проход — нужен черновой стружколом.

8. Типичные ошибки при выборе пластин

✖ Ошибка 1. Экономия на сплаве
Покупка дешевых пластин неизвестного происхождения приводит к быстрому износу и поломкам. Одна затупленная пластина может убить дорогую державку.

✖ Ошибка 2. Игнорирование группы ISO
Пластина для чугуна не проработает и минуты на нержавейке. Смотрите на маркировку.

✖ Ошибка 3. Неправильный радиус
Слишком большой радиус на нежесткой детали дает вибрации. Слишком малый — быстро выкрашивается.

✖ Ошибка 4. Работа затупленной пластиной
Как только появился блестящий поясок износа на задней поверхности — пластину пора менять. Дальше только хуже.

✖ Ошибка 5. Несоответствие стружколома
Пластина с черновой геометрией на чистовых режимах будет плохо ломать стружку и давать низкое качество поверхности.

Заключение

Подбор сменных пластин — задача с большим количеством переменных. Но если системно подходить к выбору формы, сплава, покрытия и геометрии, можно существенно повысить производительность и снизить себестоимость обработки.

Специалисты компании RC Machinery готовы помочь с подбором пластин под ваши конкретные задачи. Также в RC Machinery помогут подобрать оборудование для образовательных учреждений и предоставят комплексное техническое и методическое сопровождение — от этапа предварительной консультации до настройки оборудования. Звоните или пишите прямо сейчас!
