Устройство станка с ЧПУ: из каких узлов он состоит

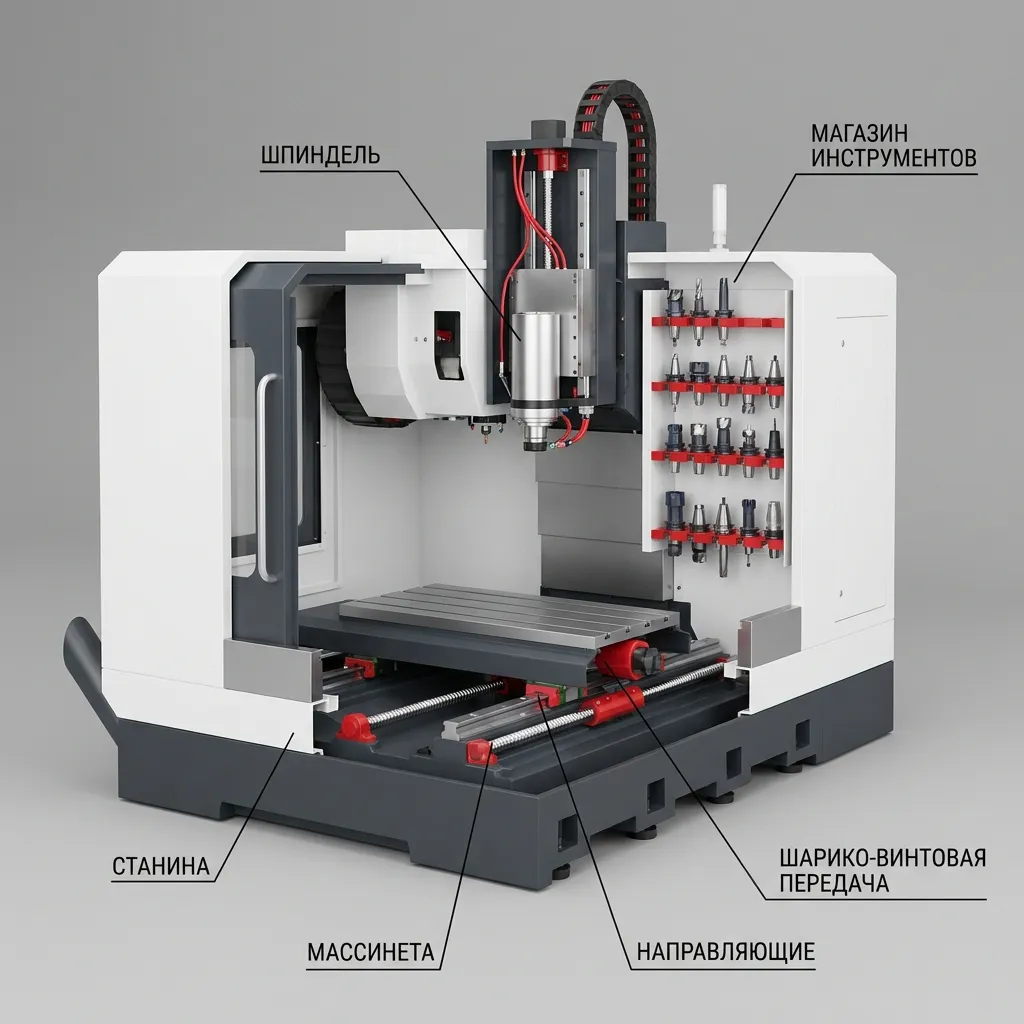

Какие узлы входят в станок с ЧПУ? Из чего состоит система ЧПУ? Какие бывают направляющие и чем они отличаются? Как устроен шпиндель и почему это важно? В этой статье разбираем устройство станка с ЧПУ по узлам — от станины до системы управления. Понимание конструкции помогает выбрать оборудование, правильно его эксплуатировать и диагностировать неисправности. Это полезно и для инженеров, и для операторов, и для тех, кто только планирует приобрести первый станок с ЧПУ для производства или учебного центра.

1. Станина и несущая конструкция

Станина — это фундамент станка. Она принимает на себя все нагрузки: вес заготовки и инструмента, усилия резания, вибрации. От её жёсткости и демпфирующих свойств напрямую зависит точность обработки.

Из чего делают станины:

Почему это важно: станина должна быть не просто прочной, но и термически стабильной — перепады температуры в цехе не должны менять геометрию станка. Если станина «ведёт» при нагреве, точность обработки падает независимо от качества остальных узлов.

2. Направляющие

Направляющие — это «рельсы», по которым перемещаются подвижные узлы станка (стол, каретка, шпиндельная бабка). От их типа зависит плавность хода, точность позиционирования и срок службы станка.

Типы направляющих:

Практический совет: для большинства задач по металлу оптимальны роликовые направляющие качения — они сочетают точность и жёсткость лучше шариковых.

3. Шарико-винтовая передача (ШВП)

ШВП — ключевой узел, преобразующий вращение двигателя в линейное перемещение стола или суппорта. Вместо резьбы используется винт с полукруглым профилем и гайка с циркулирующими шариками. Благодаря шарикам трение минимально, что обеспечивает высокую точность и долговечность.

Основные характеристики ШВП:

• Класс точности (C0, C1, C3, C5, C7). Чем ниже цифра, тем точнее винт. Для прецизионных станков — C3, для общего назначения — C5.
• Прелоад (предварительный натяг). Создаётся для устранения люфта. ШВП с прелоадом обеспечивают минимальную погрешность при реверсе.
• Шаг резьбы — определяет скорость перемещения. Чем меньше шаг, тем выше точность, но ниже скорость.

Из чего состоит ШВП:

✔ Винт из закалённой стали (HRC 58–62)
✔ Гайка с циркулирующими шариками (класс точности G5–G10)
✔ Подшипники высокого класса (P4 или P5) для фиксации винта

Признаки износа ШВП: люфт, неравномерный ход, «закусывание» на отдельных участках, повышенная нагрузка на двигатели подачи. Подробнее о классах точности ШВП читайте в нашей статье о ШВП C3.

4. Шпиндельный узел

Шпиндель — это вал, который вращает инструмент (на фрезерных станках) или заготовку (на токарных). Шпиндельный узел — один из самых нагруженных и ответственных элементов станка.

Основные компоненты шпиндельного узла:

• Шпиндель — вращающийся вал с посадочными поверхностями под инструмент.
• Подшипники — обеспечивают вращение с минимальным биением и высокой точностью. Используются подшипники классов P4 или P5.
• Привод — может быть прямым (мотор-шпиндель) или ременным (двигатель через ремень и шкивы).

Типы шпинделей по приводу:

Характеристики шпинделя, на которые стоит обращать внимание:

• Тип конуса (A2-8, ISO 40/50, HSK, BT). Влияет на жёсткость и точность крепления инструмента.
• Максимальная частота вращения (об/мин). Для алюминия и меди нужны высокие обороты, для стали — обороты ниже, но с высоким моментом.
• Мощность — определяет производительность при черновой обработке.

Совет: при выборе станка обращайте внимание на биение шпинделя — этот параметр напрямую влияет на чистоту обработки. В качественных станках биение не превышает 0,005 мм.

5. Инструментальная система

Современные станки с ЧПУ позволяют работать с несколькими инструментами в одном цикле обработки. Это реализовано через инструментальные головки и магазины.

Револьверная головка (для токарных станков)

Револьверная головка — это поворотная «карусель», в которой закреплены резцы. Она поворачивается, подставляя нужный инструмент к заготовке. Обычно бывает 8- или 12-позиционной, с возможностью установки как статического, так и приводного инструмента (для сверления и фрезерования на токарном станке). Время поворота на одну позицию — от 0,2 до 0,5 секунды.

Инструментальный магазин (для фрезерных и многоцелевых станков)

Инструментальный магазин — это стеллаж, в котором хранятся десятки фрез и свёрел. Механизм автоматической смены инструмента (ATC) извлекает из магазина нужную фрезу и устанавливает её в шпиндель. Важно: время смены инструмента (TT) сокращает вспомогательное время и повышает производительность. В современных станках TT составляет от 1 до 6 секунд.

6. Система охлаждения (СОЖ)

Смазывающе-охлаждающая жидкость (СОЖ) подаётся в зону резания для отвода тепла, смазки инструмента и удаления стружки. Правильно подобранная СОЖ увеличивает стойкость инструмента и улучшает качество поверхности.

Типы СОЖ:

• Эмульсии — самые распространённые, смесь масла и воды (наиболее универсальны).
• Синтетические — не содержат масла, хорошо охлаждают (подходят для шлифовки).
• Полусинтетические — компромиссный вариант, сочетают свойства эмульсий и синтетики.

Способы подачи:

• Полив — СОЖ льётся из форсунок в зону резания. Самый распространённый и дешёвый способ.
• Через шпиндель (CTS) — СОЖ подаётся через центр инструмента. Эффективно при глубоком сверлении и фрезеровании карманов, улучшает отвод стружки.

7. Задняя бабка (для токарных станков)

Задняя бабка используется для поддержки длинных заготовок. Она перемещается по направляющим станины и фиксирует деталь центром или люнетом.

Типы задних бабок:

• Ручная: перемещается вручную, подходит для учебных станков и мелкосерийного производства
• Пневматическая: перемещается и фиксируется с помощью сжатого воздуха
• Гидравлическая: плавное перемещение и фиксация с высоким усилием. Стандарт для промышленных токарных станков

В станках с гидравлической задней бабкой конус пиноли обычно MT4 или MT5, что обеспечивает надёжное крепление центров.

8. Система ЧПУ

Система ЧПУ — это электронный блок, который считывает управляющую программу (G-код) и преобразует её в электрические сигналы для приводов и механизмов.

Из чего состоит система ЧПУ:

• УЧПУ (устройство числового управления) - вычислительный блок, процессор, который интерпретирует G-код
• Пульт управления - для ввода программы, ручного управления, контроля параметров
• Драйверы (сервоприводы) - усилители сигналов для двигателей
• Датчики обратной связи (энкодеры, резольверы) - отслеживают фактическое положение узлов и корректируют команды

Популярные системы ЧПУ в образовании и на производстве:

• GSK (Китай) - бюджетный вариант, часто с русифицированным интерфейсом. Популярна в учебных станках.
• Siemens Sinumerik (Германия) - мощная, многофункциональная, но сложная для начинающих. Стандарт для европейских станков.
• Fanuc (Япония) - промышленный стандарт во всём мире. Надёжная, но с английским интерфейсом.
• Heidenhain (Германия) - высокоточная, используется в премиальных 5-осевых станках.

Что важно для пользователя: интерфейс на понятном языке, поддержка G-кода ISO-7 бит, возможность загрузки программ через USB, сеть или флеш-накопитель. Для учебных центров и колледжей особенно важна русификация — студенты должны понимать интерфейс, а не переводить меню.

9. Защитные системы

• Полностью закрытый защитный кожух — предотвращает разлёт стружки и брызг СОЖ, защищает оператора.
• Блокировка двери — при открытии двери станок автоматически останавливается.
• Трёхцветная сигнальная лампа — информирует о состоянии станка (зелёный — работает, жёлтый — ожидание, красный — авария).
• Аварийная кнопка «стоп» — остановка станка в любой момент.
• Телескопическая защита направляющих — предохраняет направляющие и ШВП от стружки и пыли, продлевая их срок службы.

Почему это важно: защита направляющих — не просто опция. Попадание абразивной стружки на ШВП — основная причина потери точности и преждевременного износа станка.

10. Как всё это работает вместе

Весь процесс обработки на станке с ЧПУ можно представить в 5 шагов:
1. Программирование
Программист создаёт управляющую программу в CAM-системе и получает G-код через постпроцессор

2. Подготовка
Оператор загружает программу в систему ЧПУ, устанавливает заготовку и инструмент

3. Обработка
Система ЧПУ читает G-код и подаёт команды на приводы. Шпиндель вращает инструмент, ШВП перемещает стол, снимая слой металла

4. Контроль
Датчики обратной связи (энкодеры) постоянно отслеживают положение и корректируют движения для поддержания точности

5. Контроль качества
Готовая деталь проверяется на соответствие чертежу (измерительными инструментами или КИМ)

Этот цикл повторяется для каждой детали. Важно, чтобы все узлы — от направляющих до системы ЧПУ — работали согласованно.

11. Частые вопросы (FAQ)

Вопрос: Какая разница между станком с линейными направляющими и с коробчатыми?
Ответ: Линейные направляющие (качения) — для высоких скоростей и точности. Коробчатые (скольжения) — для высоких нагрузок и черновой обработки. В современных универсальных станках часто используют роликовые линейные направляющие — они дают баланс точности и жёсткости.

Вопрос: Что такое ось C на токарном станке?
Ответ: Ось C — это возможность фиксировать шпиндель в заданном угловом положении, что позволяет выполнять сверление и фрезерование на токарном станке с приводным инструментом. Без оси C на токарном станке можно только точить.

Вопрос: Почему важна телескопическая защита направляющих?
Ответ: Попадание стружки на направляющие и ШВП — основная причина их преждевременного износа. Телескопическая защита предотвращает это и в разы продлевает ресурс станка.

Вопрос: Как часто нужно обслуживать ШВП?
Ответ: Регулярно смазывать (1 раз в месяц при интенсивной работе), проверять затяжку подшипников и следить за появлением люфта. При появлении неравномерного хода или люфта — проводить диагностику.

Вопрос: Какая система ЧПУ лучше для учебного станка?
Ответ: Для учебных центров и колледжей оптимальны русифицированные системы — GSK988TA или Siemens с русским языком. Студент должен понимать интерфейс, а не переводить меню. Для промышленного производства чаще выбирают Fanuc или Heidenhain.

Вопрос: Чем отличается мотор-шпиндель от ременного шпинделя?
Ответ: Мотор-шпиндель — это шпиндель со встроенным двигателем. Он точнее, компактнее, но дороже и сложнее в ремонте. Ременной шпиндель — дешевле, проще в обслуживании, но может давать микро-вибрации от ремня.

При выборе станка для производства или учебного заведения, необходимо обращать внимание не только на мощность и размеры, но и на такие узлы, как ШВП (класс точности), направляющие (тип и производитель), шпиндель (привод и подшипники), систему ЧПУ (язык интерфейса, функциональность). Именно они определяют реальную точность и ресурс оборудования.
