Зачем нужны покрытия
Режущий инструмент без покрытия в процессе работы подвергается интенсивному трению, нагреву (до 600–900°C) и абразивному износу. Итог — быстрое затупление, перегрев, налипание стружки, снижение производительности.Покрытия решают следующие задачи:
✔ снижают коэффициент трения (меньше нагрев, легче отвод стружки);
✔ увеличивают твердость поверхности (HRA 85–95);
✔ повышают теплостойкость (до 1100°C);
✔ предотвращают налипание материала на режущие кромки;
✔ защищают от химической коррозии и окисления.
Методы нанесения: PVD и CVD
| Параметр | PVD (физическое осаждение) | CVD (химическое осаждение) |
| Температура процесса | 400–500°C | ~1000°C |
| Толщина покрытия | 2–5 мкм | 6–10 мкм |
| Тип инструмента | Фрезы, сверла, метчики | Твердосплавные пластины |
| Особенность | Более острая кромка, для прецизионного инструмента | Более толстое, износостойкое |
PVD — низкотемпературный метод, щадящий для основы инструмента. Используется для большинства видов фрез, свёрл и метчиков.
CVD — высокотемпературный метод, позволяет наносить более толстые и износостойкие слои. Используется в основном для сменных твердосплавных пластин.

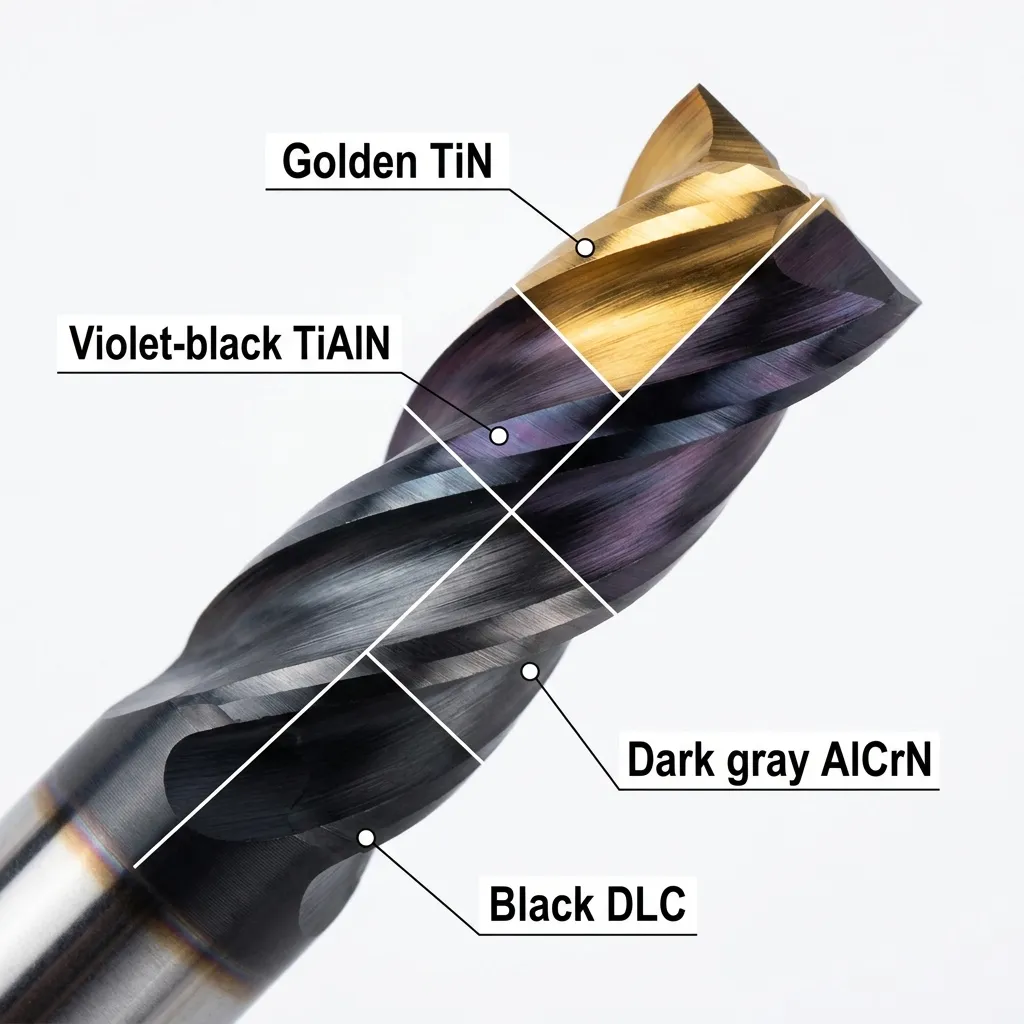

Основные виды покрытий
1. TiN (нитрид титана)
• Цвет: золотисто-жёлтый.• Характеристики: твердость ~2300 HV, термостойкость до 600°C.
• Применение: универсальное покрытие для сверл, метчиков, фрез по конструкционным и легированным сталям, чугуну. Хорошо работает на средних режимах резания. Снижает трение, увеличивает износостойкость. Самый распространённый и доступный вариант.
2. TiCN (карбонитрид титана)
• Цвет: серо-голубой или фиолетово-серый.• Характеристики: твердость до 3000 HV, термостойкость до 450°C.
• Применение: для обработки абразивных материалов (чугун, высоколегированные стали), инструментальных сталей. Обладает повышенной износостойкостью к абразивному износу.
3. TiAlN / AlTiN (нитрид титана-алюминия)
• Цвет: фиолетово-чёрный (TiAlN), тёмно-серый (AlTiN).• Характеристики: твердость до 3600 HV, термостойкость до 800–900°C.
• Применение: для высокоскоростной обработки (HSM) нержавеющих, жаропрочных и титановых сплавов. При нагреве образует защитный оксид алюминия, который охлаждает зону резания. Идеально для сухого и полусухого фрезерования. Одно из самых популярных покрытий для сложных материалов.
4. AlCrN (нитрид алюминия-хрома)
• Цвет: светло-серый или темно-серый.• Характеристики: твердость ~3300 HV, термостойкость до 1100°C.
• Применение: для тяжелых условий резания: высоколегированные и закаленные стали, чугуны, жаропрочные сплавы (Инконель, титан). Отличается высокой химической стойкостью и вязкостью, предотвращает растрескивание покрытия при ударных нагрузках.
5. AlCrSiN (нитрид алюминия-хрома-кремния)
• Цвет: темно-серый.• Характеристики: твердость до 4500 HV, термостойкость до 1100°C.
• Применение: для самых сложных операций: высокоскоростная черновая обработка, работа с труднообрабатываемыми и закаленными (до 65 HRC) материалами. Нанокомпозитная структура обеспечивает максимальную твердость, износостойкость и устойчивость к ударам. Это покрытие премиум-класса.
6. DLC (алмазоподобное покрытие)
• Цвет: графитово-черный.• Характеристики: сверхнизкий коэффициент трения (0,1–0,2), высокая твердость (до 4000 HV).
• Применение: для обработки алюминия, меди, латуни, пластиков, композитных материалов. Исключает налипание материала на режущую кромку, обеспечивает высокое качество поверхности. Идеальный выбор для «липких» материалов.
Как выбрать покрытие в зависимости от типа операции
| Тип операции | Рекомендуемое покрытие | Почему |
| Черновая обработка (высокая нагрузка) | TiAlN, AlCrN, AlCrSiN | Высокая ударная вязкость, термостойкость |
| Чистовая обработка (высокая скорость) | TiAlN, DLC | Низкое трение, чистота поверхности |
| Сверление глухих отверстий | TiAlN, AlCrN | Термостойкость, отвод стружки |
| Нарезание резьбы в нержавейке | TiAlN, AlCrSiN | Химическая стойкость, предотвращение налипания |
| Обработка чугуна | TiCN, AlCrN | Абразивная износостойкость |
Признаки износа покрытия и замена инструмента
| Признак | Что означает | Действие |
| Изменение цвета покрытия (потемнение, радужные пятна) | Перегрев, начинается деградация | Снизить скорость или добавить охлаждение |
| Выкрошенные участки на режущей кромке | Ударные нагрузки, перегрузка | Заменить фрезу, пересмотреть режимы |
| Полированный поясок на задней поверхности | Естественный износ (более 0,1–0,2 мм) | Заменить инструмент (возможна переточка) |
| Налипание материала на режущую кромку | Покрытие перестало работать, перегрев | Проверить СОЖ, режимы, заменить фрезу |
Типичные ошибки при выборе покрытия
✖ TiN на нержавейку — покрытие перегревается, фреза выходит из строя за минуты. Для нержавейки нужен TiAlN или AlCrN.✖ DLC на сталь — покрытие быстро истирается. DLC предназначен для алюминия и пластиков.
✖ AlCrSiN на мягкую сталь — переплата без необходимости. Для стали достаточно TiN или TiAlN.
✖ Экономия на покрытии в серийном производстве — дешёвая фреза без покрытия меняется каждый час, дорогая с покрытием — раз в смену. Выгоднее купить дорогую.
Как выбрать покрытие: сводная таблица
| Материал заготовки | Рекомендуемое покрытие | Причина |
| Конструкционная сталь (Ст45, 40Х, 20Х) | TiN, TiCN | Баланс цена-качество, универсальность |
| Нержавеющая сталь (12Х18Н10Т) | TiAlN, AlCrN | Термостойкость, химическая стойкость |
| Закаленная сталь (HRC 45–65) | AlCrN, AlCrSiN | Высокая твердость, теплостойкость, устойчивость к ударам |
| Чугун | TiCN, AlCrN | Абразивный износ, тепловые нагрузки |
| Титан, жаропрочные сплавы | AlCrSiN, AlTiN | Экстремальные температуры, химическая стойкость |
| Алюминий, медь, пластики | DLC, без покрытия | Нет налипания, низкое трение |
Правильный выбор покрытия для режущего инструмента позволяет увеличить стойкость фрезы в 3–5 раз, повысить производительность и снизить себестоимость обработки. При подборе учитывайте материал заготовки, тип операции и режимы резания. Специалисты RC Machinery помогают подобрать инструмент и покрытие под конкретные задачи. В наличии — фрезы, сверла, метчики YG-1, Инреко, DaoQin с покрытиями TiN, TiAlN, AlCrN, AlCrSiN, DLC.
