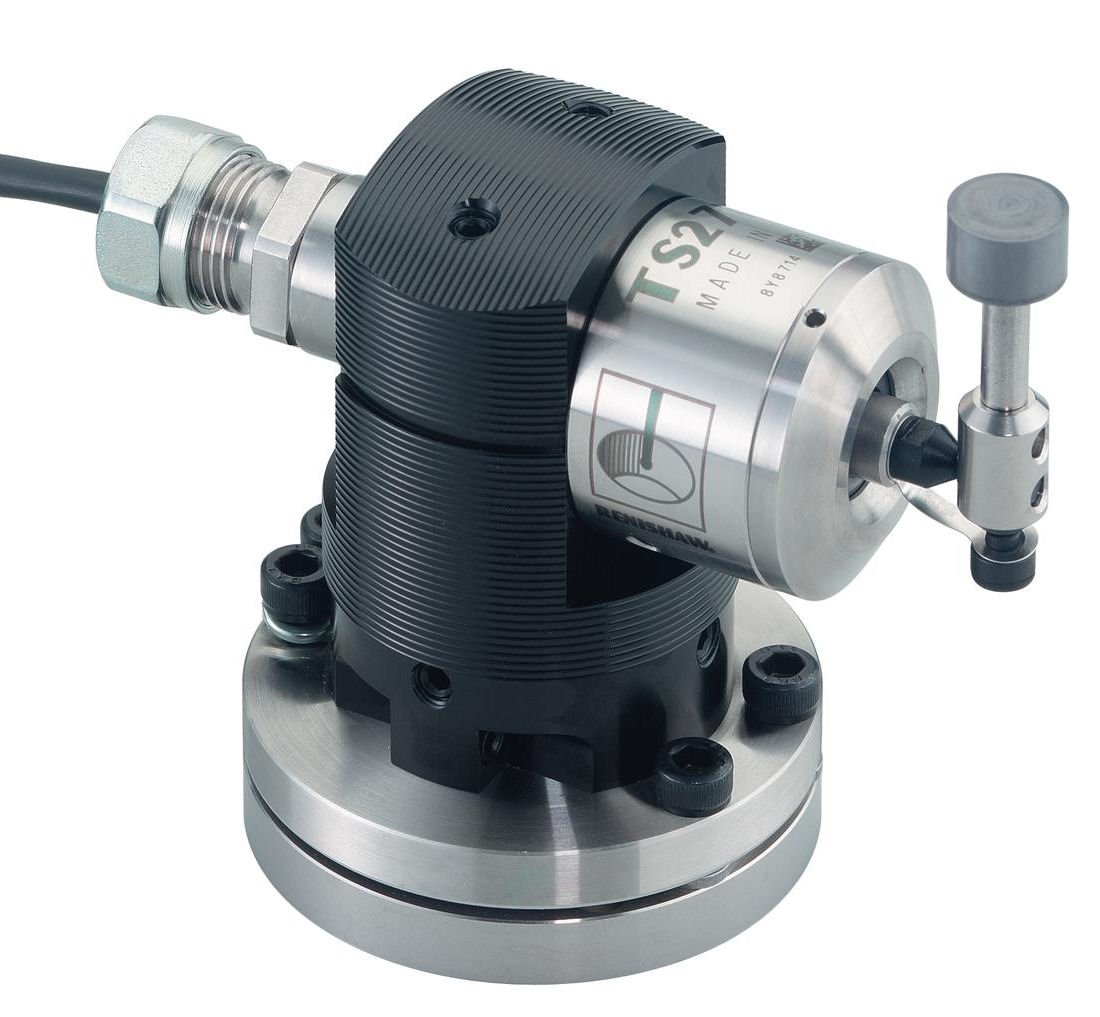

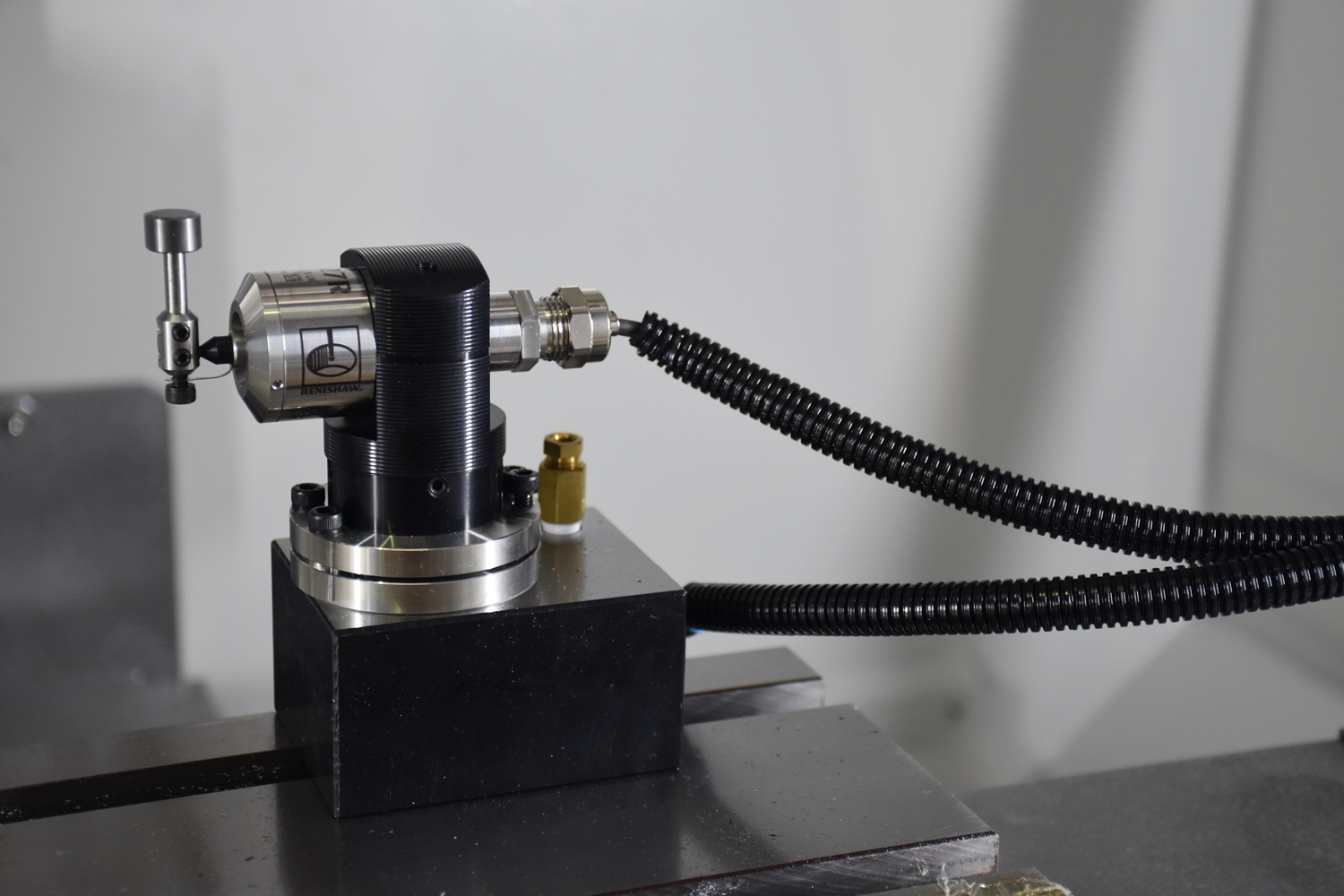

Измерительный датчик Renishaw TS-27R

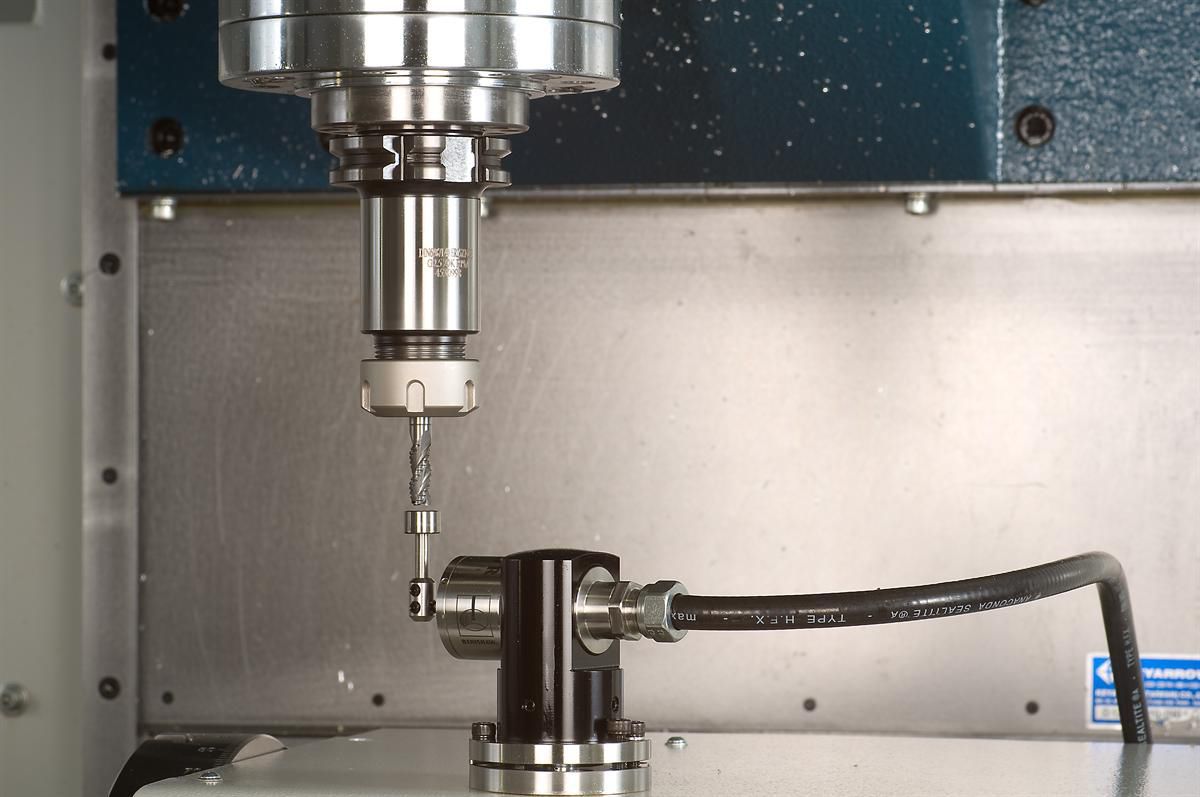

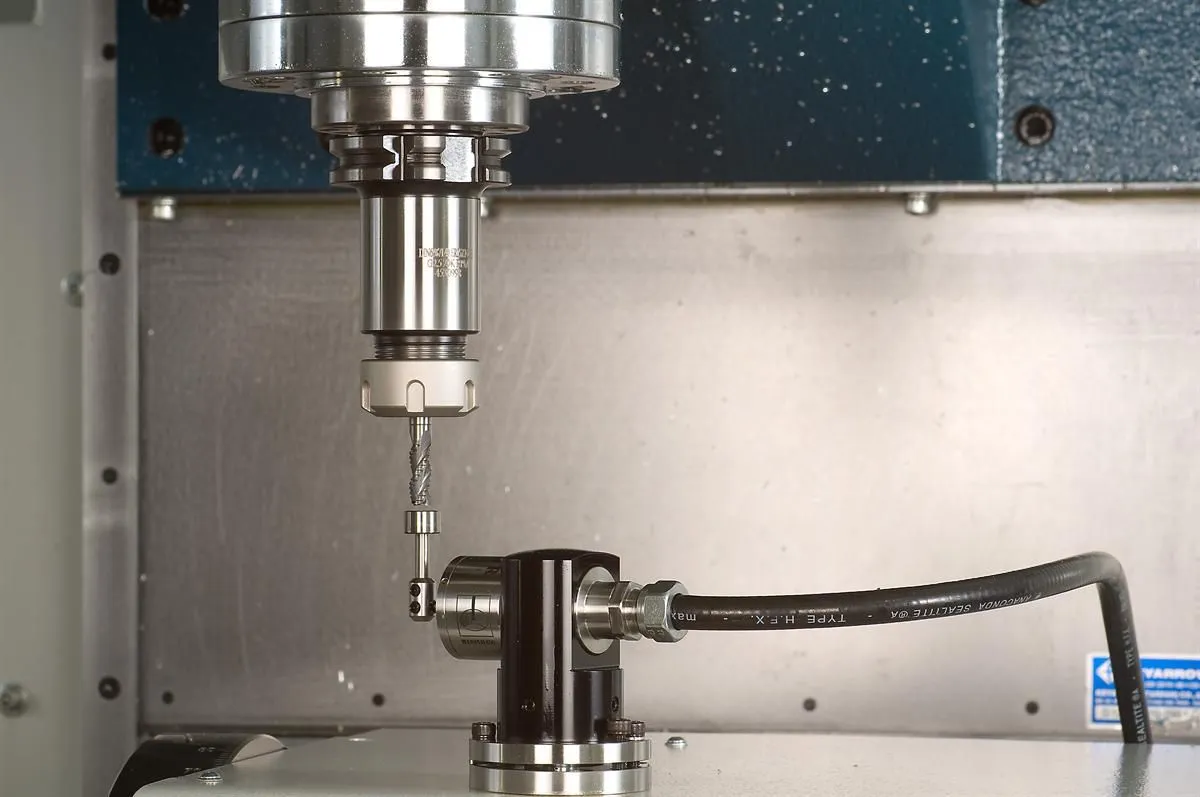

Датчик Renishaw TS27R является классическим решением для измерения параметров инструмента и обнаружения его поломки на фрезерных обрабатывающих центрах с ЧПУ. Это жестко закрепляемый контактный датчик (Tool Setter), который позволяет автоматизировать процесс измерения длины и диаметра режущего инструмента непосредственно в рабочей зоне станка.

Ключевые преимущества и функциональные возможности
⇒ Высокая точность и повторяемость
Датчик обеспечивает повторяемость измерений на уровне 1,0 мкм (2σ), что позволяет достигать жестких допусков при обработке и гарантирует стабильное качество выпускаемых деталей.

⇒ Автоматизация технологического процесса
Использование TS27R сокращает время на наладку инструмента до 90% по сравнению с ручными методами. Это значительно увеличивает коэффициент полезного использования оборудования.

⇒ Контроль целостности инструмента
Датчик позволяет выполнять автоматическую проверку на поломку инструмента в процессе выполнения управляющей программы, что предотвращает брак деталей и повреждение оснастки при последующих операциях.

⇒ Надежная конструкция для тяжелых условий
Компактный и прочный корпус защищен от воздействия СОЖ и металлической стружки. В случае превышения усилия при контакте, предусмотрена защитная вставка (предохранитель), которая ломается, предотвращая повреждение дорогостоящего внутреннего механизма датчика.

⇒ Универсальная интеграция
TS27R легко интегрируется с большинством систем ЧПУ (Fanuc, Haas, Siemens, Heidenhain и др.) посредством проводного интерфейса и стандартных макроциклов измерения.

⇒ Экономический эффект
Внедрение датчика Renishaw TS27R окупается в кратчайшие сроки за счет минимизации брака, исключения ошибок оператора при вводе корректоров и сокращения времени простоя станка во время наладки.


Технические характеристики

Основное применение	Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах всех размеров, а также на всех портальных обрабатывающих центрах.
Тип трансмиссии	Проводная передача
Совместимые интерфейсы	МИ 8-4 или HSI
Рекомендуемые щупы	Дисковый стилус (карбид вольфрама, 75 Rockwell C) или стилус с квадратным наконечником (керамический наконечник, 75 Rockwell C)
Вес с дисковым иглом	1055 г (37,21 унции)
Кабель (к интерфейсу)	Ø4,35 мм (0,17 дюйма), 4-жильный экранированный кабель, каждая жила 7 x 0,2 мм
Длина	10 м (32,8 фута)
Электрическое подключение	Кабель на конце устройства
Чувственные направления	±X, ±Y, +Z
Однонаправленная повторяемость	1,00 мкм (40 мкдюйм) 2 σ (см. примечание 1)
Сила срабатывания иглы	1,30–2,40 Н, 133–245 гс (4,68–8,63 унции силы) в зависимости от направления
Уплотнение	IPX8 (EN/IEC 60529)

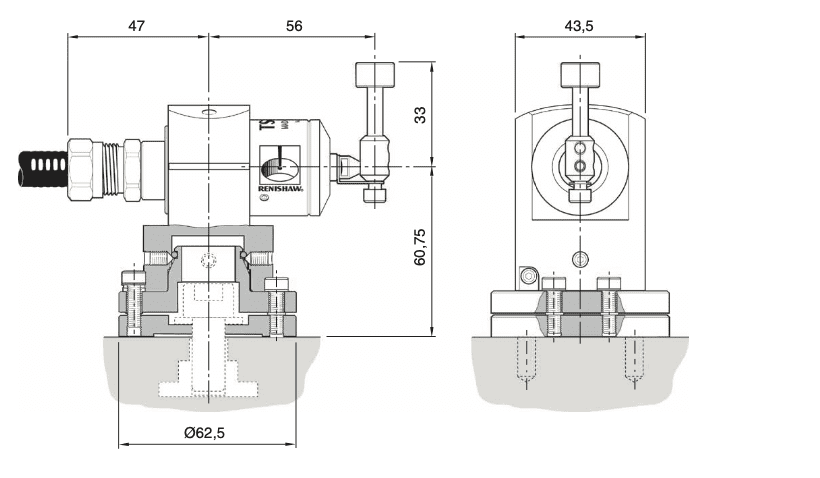

Монтаж	Болт T M12 (1/2 дюйма) (не входит в комплект) Дополнительные штифты Spirol для точного повторного монтажа
Рабочая температура	от +5 °C до +60 °C (от +41 °F до 140 °F)

Область применения
Подходит для любых типов вертикальных и горизонтальных фрезерных станков. Является оптимальным выбором для серийного производства, где требуется регулярный контроль состояния инструмента.
