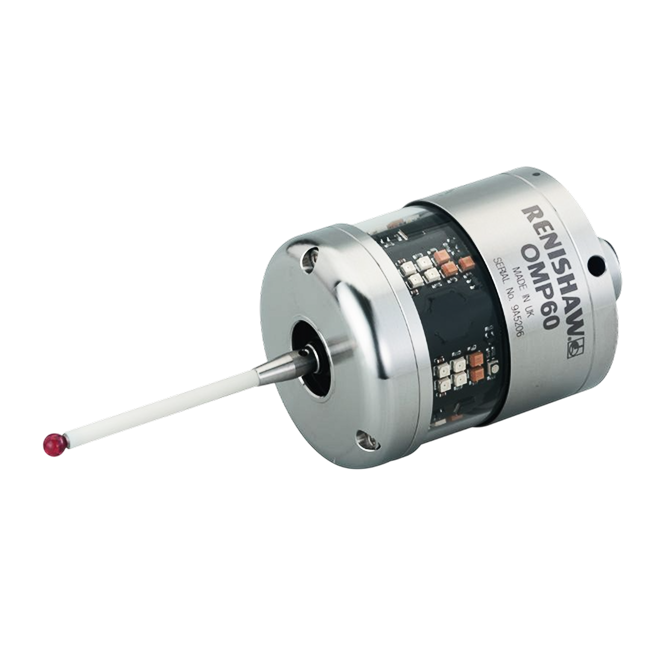

Оптический контактный датчик Renishaw OMP60

Оптический контактный датчик Renishaw OMP60 — это высокоточный измерительный датчик для станков с ЧПУ, предназначенный для автоматической наладки деталей, измерений и контроля технологического процесса непосредственно на станке. Датчик применяется на средних и крупных обрабатывающих центрах, а также на токарно‑фрезерных станках. Компактная конструкция, надежная оптическая передача сигнала и запатентованная кинематическая система Trigger Logic™ обеспечивают стабильную работу и высокую точность измерений даже в тяжелых производственных условиях.

Renishaw является мировым лидером в области разработки и производства измерительных систем для машиностроения. Датчики Renishaw широко используются ведущими производителями оборудования и предприятиями по всему миру благодаря высокой надежности, долговечности и точности. Датчик OMP60 оснащён встроенным модулем щупа с большим запасом хода и системой модулированной оптической передачи. Это обеспечивает устойчивость к световым помехам, надежную передачу сигналов и возможность применения в различных производственных задачах. Компактные размеры позволяют использовать датчик для измерений в труднодоступных местах — небольших карманах, углублениях и сложных элементах деталей. Благодаря технологии Trigger Logic™ настройка параметров датчика выполняется быстро и удобно. Пользователь может легко задать необходимые режимы работы для конкретных операций измерения или наладки.

Принцип работы датчика основан на кинематической системе контактов. При касании поверхности детали усилие, передаваемое через стилус, изменяет контакт между шариками и стержнями внутри механизма. Это приводит к изменению электрического сопротивления контактов, что фиксируется системой как точный сигнал срабатывания. Такой принцип обеспечивает высокую повторяемость и стабильность измерений. Модулированная оптическая технология Renishaw использует кодированные сигналы, оптимизированные для работы в производственных помещениях с различными источниками освещения. Это позволяет избежать ложных срабатываний и обеспечивает надежную передачу данных между датчиком и приемником.

Датчик OMP60 может работать совместно с приемниками оптического сигнала Renishaw OMI‑2, OMI‑2C, OMI‑2T, а также с интерфейсом OSI в сочетании с мультизондовым приемником OMM‑2. Такая конфигурация позволяет использовать один интерфейс сразу с несколькими измерительными устройствами, включая до двух датчиков настройки инструмента Renishaw OTS. Конструкция датчика выполнена из высококачественных материалов и рассчитана на работу в тяжелых условиях: вибрации, удары, перепады температуры и постоянный контакт с охлаждающей жидкостью. Это обеспечивает долгий срок службы и стабильную работу оборудования.

Технические характеристики

Направл. измерений	±X; ±Y; +Z

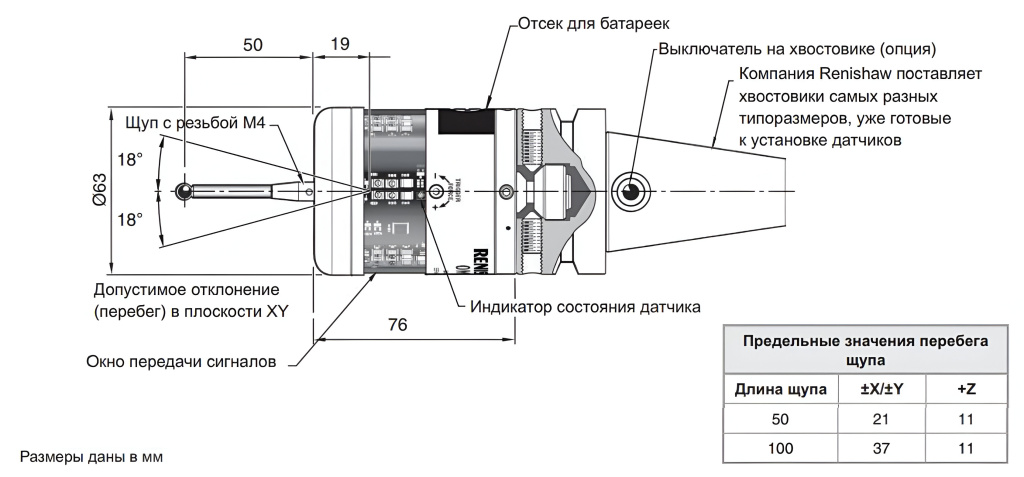

Отклонения стилуса	XY = ±18,0°; Z = 11,0 mm
Усилие срабатывания	XY = 0,75-1,4 H; Z = 5,30 H
Источник питания	2 литий-тионилхлоридные батарейки AA 3,6 В
Максимальный срок службы батареи	Не более: 690-880 часов в зависимости от режима работы / 1767 дней в режиме ожидания
Масса без держателя инструмента	Около 885 г
Диапазон температуры	Эксплуатация: +5 °C — +55 °C
Точность измерений	Макс. 1,0 мкм (2 Sigma)
Класс защиты	IPX8 (EN/IEC 60529)
Основное назначение	Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало- и среднегабаритных многоцелевых станках
Способ передачи сигнала	Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
Рабочий диапазон	До 6 м
Рекомендуемые щупы	Керамические, длиной от 50 до 150 мм
Режимы включения/выключения	Оптическое включение — Оптическое выключение или по таймеру Включение вращением — Выключение вращением или по таймеру Включение от выключателя на хвостовике — Выключение от выключателя на хвостовике
Односторонняя повторяемость	1,00 мкм (2σ)
Рабочая температура	от +5 °C до +55 °C

Основные преимущества Renishaw OMP60
✔ компактная конструкция для средних и крупных обрабатывающих центров
✔ надежная модулированная оптическая передача сигнала
✔ высокая устойчивость к световым помехам
✔ запатентованная кинематическая система Trigger Logic™
✔ высокая точность и повторяемость измерений

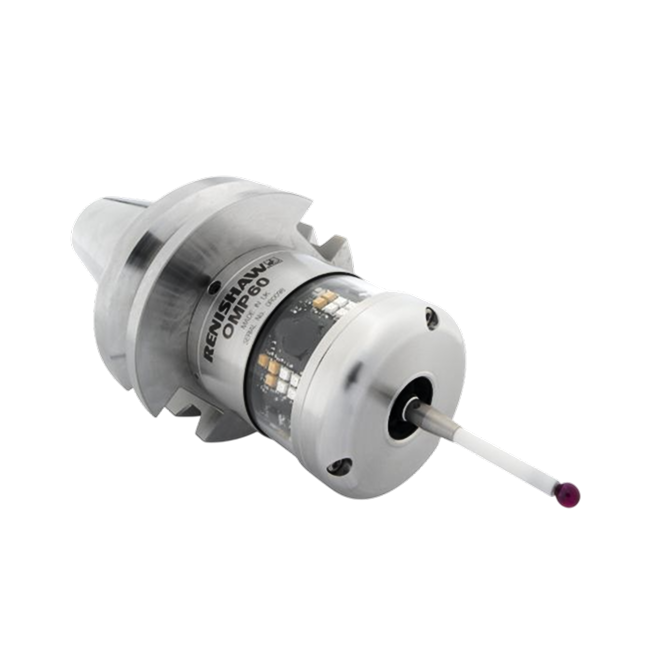

✔ возможность установки в автоматическую смену инструмента
✔ простая модернизация существующих станков
✔ совместимость с современными интерфейсами Renishaw
✔ повышение автоматизации производства
✔ снижение времени наладки и калибровки

Использование контактного датчика Renishaw OMP60 позволяет значительно сократить время наладки станка, повысить точность обработки и улучшить контроль технологического процесса. Это уменьшает количество брака, снижает необходимость ручных измерений и повышает эффективность производства.

Доступна также модульная версия OMP60M, позволяющая использовать различные адаптеры, удлинители и сенсорный зонд Renishaw LP2 для решения задач измерения в ограниченном пространстве и при сложной геометрии деталей.
