ПО, Учтех-Профи <Эмулятор пульта управления станков с ЧПУ, АРМ- ЧПУ-ЭС3> (5 шт, бессрочная л-зия)

Эмулятор пульта управления станков с ЧПУ представляет собой программно‑аппаратный комплекс для подготовки операторов и наладчиков оборудования с числовым программным управлением. Решение позволяет формировать практические навыки работы с промышленными системами ЧПУ без использования реального оборудования.

Цели применения

• Освоение принципов работы с системами ЧПУ ведущих мировых производителей;
• Изучение алгоритмов программирования обработки деталей;
• Отработка навыков наладки и настройки станков;
• Формирование компетенций по диагностике ошибок в управляющих программах;
• Развитие пространственного мышления и понимания кинематики станков;
• Профориентация учащихся технических специальностей;
• Повышение квалификации действующего персонала промышленных предприятий.

Состав комплекта поставки

• Прикладное программное обеспечение с лицензированием на 5 рабочих мест — основной инструмент для практических занятий.
• Паспорт изделия в печатном виде на русском языке — официальная техническая документация.
• Электронная инструкция по установке, эксплуатации и техническому обслуживанию (на русском языке) — руководство по развёртыванию и использованию комплекса.
• Учебное пособие в цифровом формате (на русском языке), включающее:
      - основы программирования станков с ЧПУ;
      - методики наладки оборудования;
      - описание интерфейсов пультов управления различных систем ЧПУ;
      - технологические рекомендации по обработке заготовок.

Технические характеристики программного обеспечения

• Имитация работы токарных и фрезерных станков с ЧПУ, включая многоосевую обработку;
• Поддержка различных типов интерполяции: линейной, круговой и сплайновой — по всем осям координат;
• Трёхмерная визуализация процесса обработки с динамическим обновлением изображения в соответствии с перемещениями инструмента и заготовки;
• Интерпретация G‑кода стандарта ИСО‑7 бит для управления виртуальными механизмами станка;
• Диагностика ошибок в управляющих программах с выводом детализированных сообщений о причинах некорректного выполнения.

Поддерживаемые системы ЧПУ

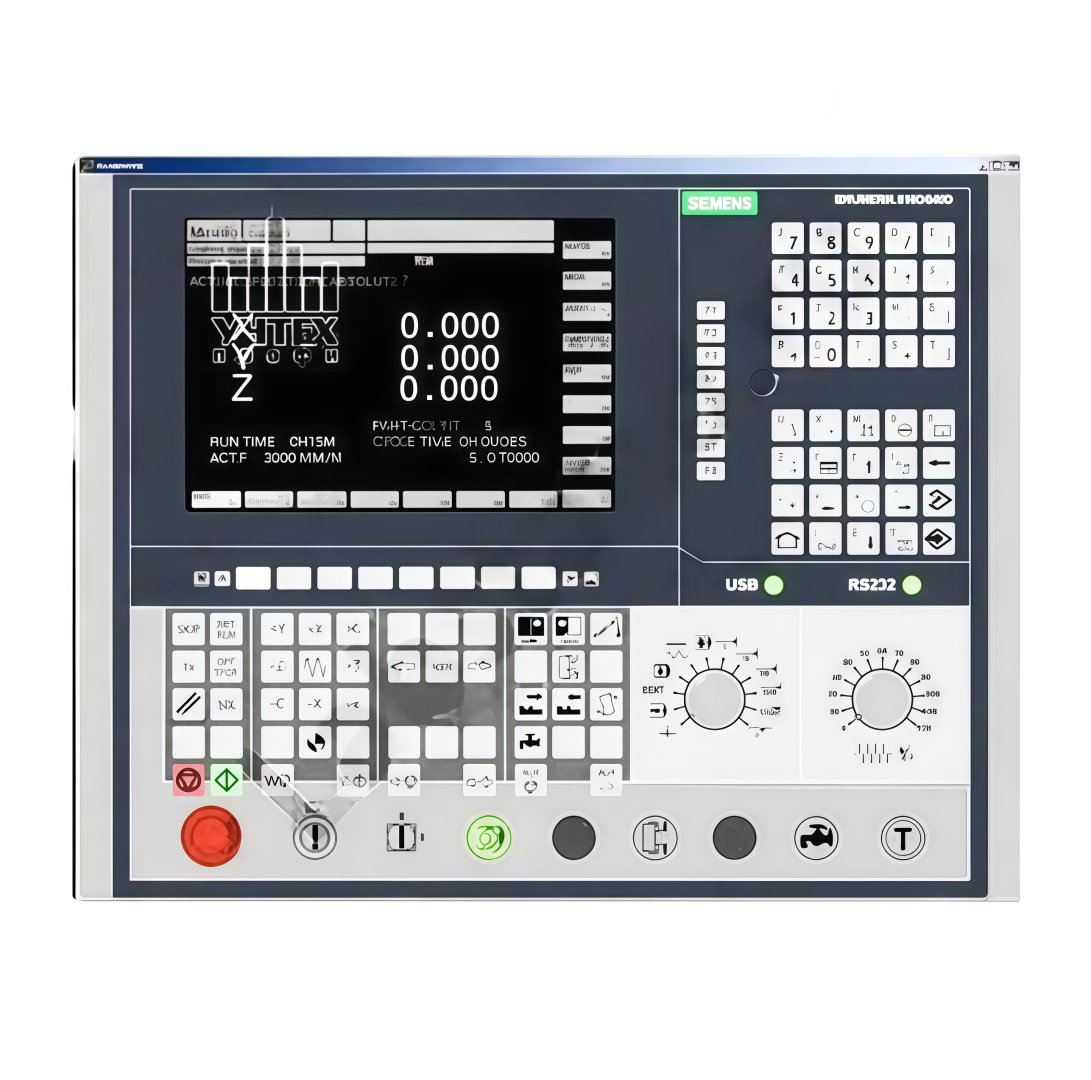

• SIEMENS (модели 840D, 828D);
• FANUC (модель 0i);
• HAAS;
• HEIDENHAIN (модель 530).

Особенности интерфейса и визуализации

Интерфейс программного обеспечения структурирован для удобства обучения:
• левая область экрана (50 % площади) — трёхмерная модель зоны обработки с визуализацией:
• заготовки и инструмента;
• траектории движения инструмента;
• процесса удаления материала;
• правая область экрана — панель управления и индикации, содержащая:
• шкалы координат с отображением положения рабочих узлов в миллиметрах;
• индикаторы режимов работы;
• элементы управления симуляцией.

Функциональные режимы эмуляции

Для каждой системы ЧПУ эмулятор воспроизводит полный набор рабочих режимов:

• Для Siemens Sinumerik (828D/840D):

      - AUTO — автоматическое выполнение управляющей программы (УП) с возможностью покадрового запуска;
      - MDA — ввод и выполнение отдельных команд в диалоговом режиме;
      - JOG — ручное управление с произвольным и дискретным перемещением инструмента (шаги: 10 мм, 1 мм, 0,1 мм, 0,01 мм или пользовательский шаг);
      - REPOS — временная приостановка УП для корректирующих перемещений с последующим возвратом на контур обработки;
      - REF — возврат инструмента в исходную точку.

Меню пульта: «Станок» («Machine»), «Параметры» («Parameter»), «Программа» («Program»), «Менеджер программ» («Programmanager»).

• Для Fanuc 0i:

      - MEM — выполнение УП в автоматическом и покадровом режимах;
      - EDIT — редактирование УП, управление файлами программ;
      - MDI — командный ввод в диалоговом окне;
      - JOG/INC/HND — ручное и дискретное управление с точностью до 0,001 мм.

Меню: «POS» («ACTUAL POSITION»), «PROG» («PROGRAM»), «OFFSET» («OFFSET SETTINGS»).

• Для Haas:

      - EDIT/MEM — редактирование и выполнение УП;
      - MDI — ввод команд в диалоговом режиме;
      - HANDLE‑JOG — управление с помощью маховика, дискретное перемещение (шаги: 1 мм, 0,1 мм, 0,01 мм, 0,001 мм);
      - ZERO RET — возврат станка в исходную точку;
      - LIST PROG — файловый менеджер для создания и удаления программ.

• Для Heidenhain 530:

      - Manual operation — ручное управление и дискретное перемещение;
      - Electronic handwheel — перемещение с использованием маховика (шаг: 1 мм, 0,1 мм, 0,01 мм, 0,001 мм);
      - Positioning with MDI — выполнение команд в диалоговом окне;
      - Program run (single block / full sequence) — пошаговое и автоматическое выполнение УП;
      - Programming and editing — файловые операции (создание/удаление файлов и папок программ).

Дополнительные учебно‑методические материалы

• Учебно‑наглядное пособие по станкам с ЧПУ (68 тем, 202 графических модуля):
      - систематизированные материалы по основным командам программирования;
      - алгоритмы обработки на сверлильных, фрезерных и токарных станках;
      - схемы, таблицы, определения и иллюстрации.
• Комплект планшетов «Основы фрезерного дела» (20+ плакатов):
      - формат: 560×800 мм;
      - основа: пластик толщиной не менее 4 мм;
      - водостойкое покрытие изображения;
      - элементы крепления к стене.

Области применения

✔ Образовательные учреждения среднего и высшего профессионального образования (технические вузы, колледжи, техникумы);
✔ Центры профессиональной подготовки и переподготовки кадров;
✔ Курсы повышения квалификации операторов и наладчиков станков с ЧПУ;
✔ Учебные подразделениях промышленных предприятий;
✔ Индивидуальное обучение и самоподготовка специалистов.

Пошаговая инструкция «5 шагов для начала работы с эмулятором»

1. Установка ПО

Установите программное обеспечение на компьютер с ОС Windows 10/11 или Linux. Следуйте инструкциям из электронной документации.

2. Выбор системы ЧПУ

В главном меню выберите модель стойки (SIEMENS 840D, FANUC 0i, HAAS или HEIDENHAIN 530) для дальнейшей работы.

3. Освоение режимов

Потренируйтесь в режимах:
      - JOG — ручное управление инструментом;
      - AUTO — автоматическое выполнение управляющей программы;
      - MDI — ввод команд в диалоговом окне.

4. Создание и тестирование программы

Напишите простую управляющую программу в G‑коде (ИСО‑7), загрузите её в эмулятор и запустите симуляцию. Наблюдайте за траекторией инструмента в 3D‑окне.

5. Анализ ошибок

Если программа содержит ошибки, система выведет сообщение с указанием причины. Исправьте


Закажите эмулятор пульта управления станков с ЧПУ прямо сейчас и обеспечьте своим студентам или сотрудникам доступ к передовым технологиям обучения!
