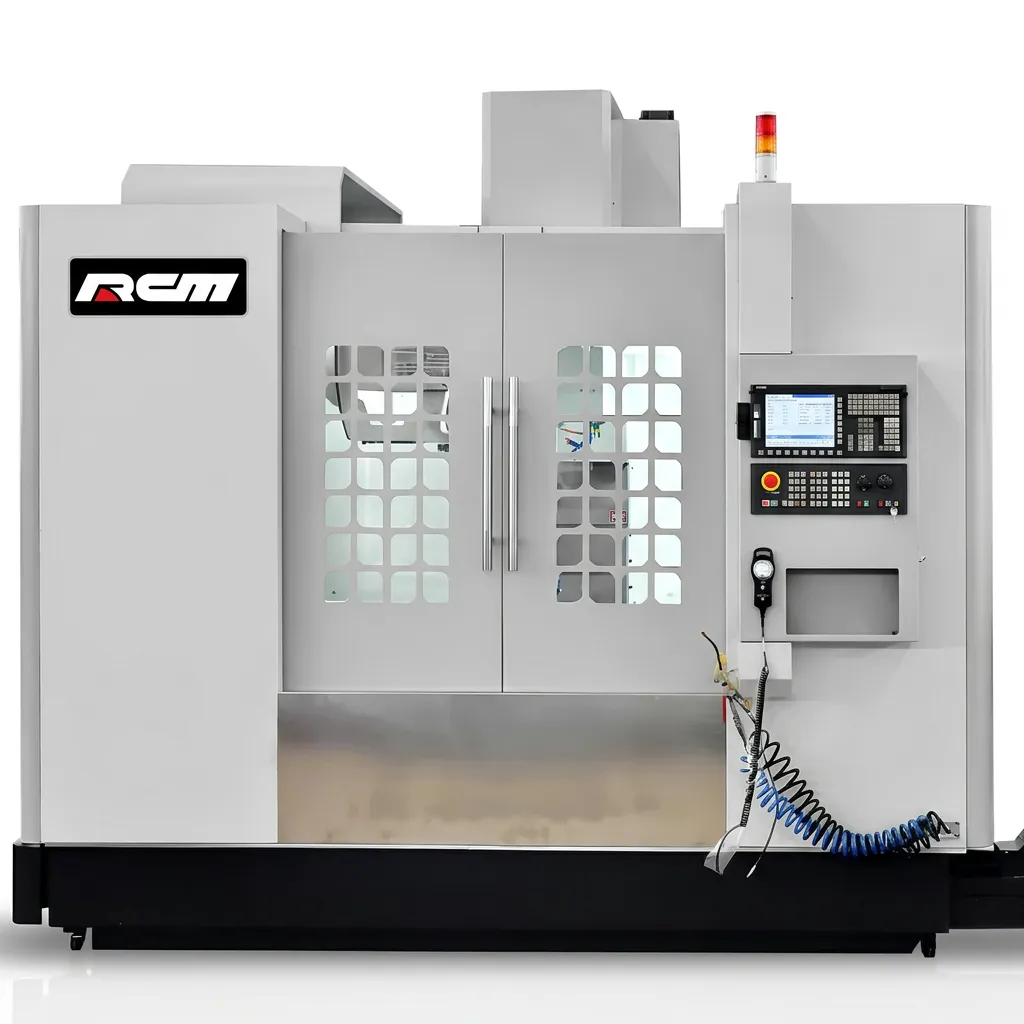

Фрезерный станок RCM Expert <VMC 1160/G> ЧПУ GSK980MDi, базовая комплектация

Вертикальный обрабатывающий центр VMC 1160/G предназначен для комплексной обработки корпусных деталей, пресс-форм, штампов и сложных 3D-поверхностей. Оборудование выполняет фрезерование, сверление, расточку и нарезание резьбы на заготовках из стали, чугуна, цветных металлов и их сплавов. Станок оптимален для предприятий, работающих с деталями среднего и крупного размера .

Конструктивные особенности

Станок построен на литой чугунной станине повышенной жесткости. Широкие рёбра и массивные сечения обеспечивают виброустойчивость при тяжелых режимах резания и долговременное сохранение геометрии. По всем осям (X, Y, Z) установлены прецизионные роликовые линейные направляющие и шарико-винтовые пары класса C3. Направляющие и ходовые винты закрыты телескопическими защитными кожухами, предотвращающими попадание стружки и СОЖ в ответственные узлы.

Шпиндельный узел

Шпиндель BT40 оснащен ременным приводом. Главный двигатель мощностью 11 кВт обеспечивает частоту вращения до 8000 об/мин. Такая конфигурация позволяет эффективно выполнять черновую обработку стали на низких оборотах и чистовое фрезерование алюминиевых сплавов на высоких скоростях . Шпиндель выполнен на прецизионных подшипниках, что гарантирует минимальное радиальное биение и высокий класс чистоты обработанной поверхности.

Инструментальная система и автоматизация

Оборудование оснащено дисковым магазином инструментов на 24 позиции с рычагом для автоматической смены инструмента (ATC). Время смены инструмента составляет около 2.5 секунд (соседний инструмент) . В базовую комплектацию также входят системы автоматической смазки направляющих, охлаждения заготовки (СОЖ) и обдува сжатым воздухом для удаления стружки из рабочей зоны.

Система ЧПУ GSK980MDi

Управление осуществляется контроллером GSK980MDi – современной总线-системой с высокоскоростной связью сервоприводов по шине GSK-Link . Контроллер имеет русскоязычный интерфейс, поддерживает управление тремя линейными осями с максимальной скоростью перемещения до 100 м/мин , а также оснащен ручным импульсным генератором (маховиком) для удобной наладки и поддержкой стандартных G-кодов . В системе предусмотрена функция жесткого нарезания резьбы, что обеспечивает высокое качество внутренней резьбы без применения плавающих патронов .

Технические характеристики

• Рабочий стол 1200×600 мм Нагрузка на стол 850 кг Перемещение по осям (X/Y/Z) 1100 / 600 / 600 мм Расстояние от торца шпинделя до стола 130-730 мм Скорость быстрых перемещений (X/Y/Z) 24/24/20 м/мин Скорость подачи резания 1-10000 мм/мин . Точность позиционирования ±0.006 мм Точность повторного позиционирования ±0.008 мм Габариты (Д×Ш×В) 2800×2250×2580 мм . Вес станка 6500 кг . Примечание: Технические параметры могут незначительно отличаться в зависимости от конкретной партии поставки. Для получения актуальных цифр, пожалуйста, запросите паспорт станка у менеджеров.

  Комплектация

  • станок в сборе
  • шпиндель BT40 (8000 об/мин)
  • магазин инструментов на 24 позиции
  • блок управления GSK980MDi с русским интерфейсом
  • ручной импульсный генератор (маховик)
  • система автоматической смазки
  • система охлаждения (СОЖ)
  • система обдува сжатым воздухом
  • освещение рабочей зоны
  • трехцветная сигнальная лампа
  • полностью закрытый защитный кожух
  • телескопические кожухи направляющих
  • набор регулируемых опорных плит и инструмент для обслуживания.

  Области применения
  ✔ средние и крупные машиностроительные предприятия
  ✔ инструментальные цеха
  ✔ производства пресс-форм и штампов
  ✔ ремонтные службы, работающие с крупногабаритными корпусными деталями

  Стабильность геометрии и хорошие силовые характеристики делают его пригодным для обработки корпусов редукторов, блоков цилиндров, кронштейнов подвески, а также для изготовления литьевых форм и вырубных штампов средней сложности.

  Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.


  *ПНР и доставка не входит в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
