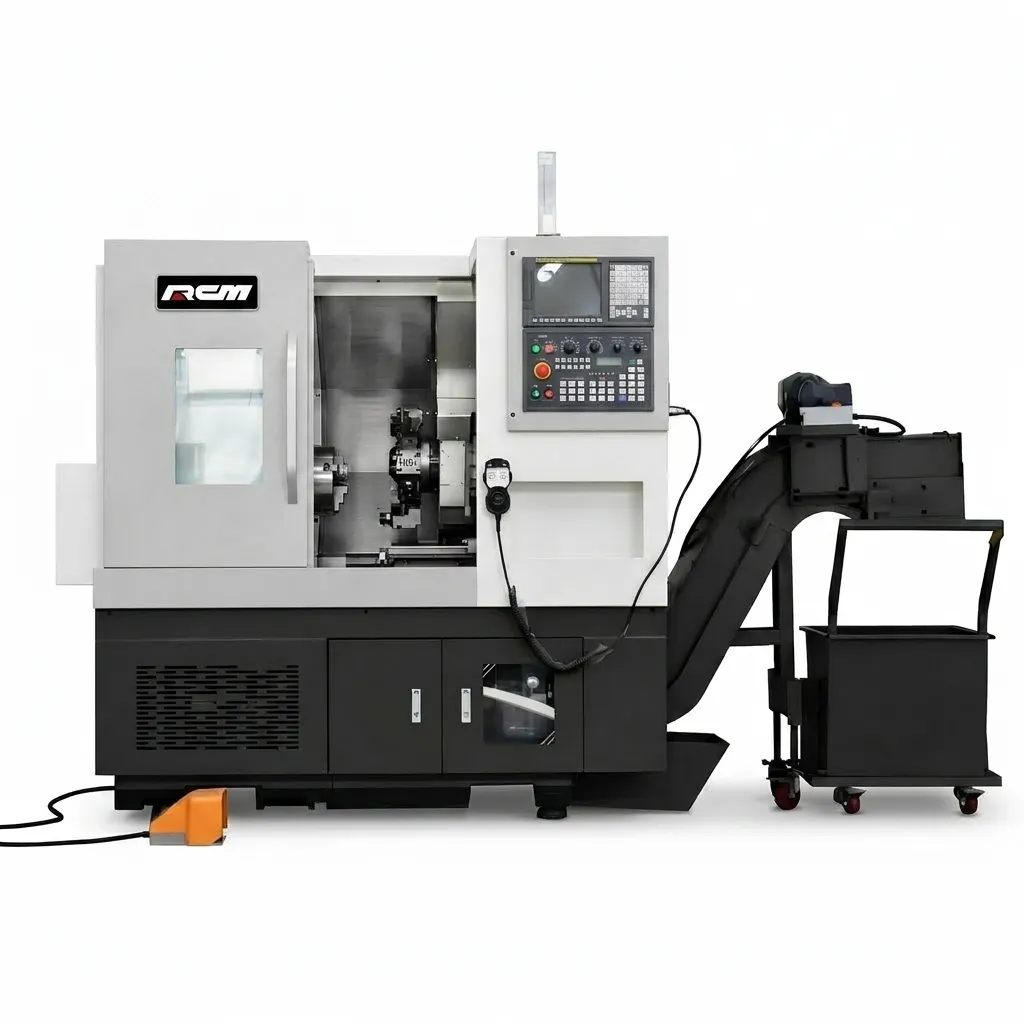

Токарный станок RCM <BR-150LDY> ЧПУ GSK980TDi (BR-150L+приводная револьверная головка, 3-я ось Y)

Токарный станок BR-150LDY с ЧПУ GSK980TDi — это высокотехнологичный токарно-фрезерный центр с наклонной станиной (30°), 3-мя осями (X, Z, Y) и осью C (позиционирование шпинделя). Модель с индексом DY (D — приводная турель, Y — полноценная поперечная ось) предназначена для комплексной обработки сложных деталей: точение, фрезерование пазов, сверление радиальных отверстий, нарезание резьбы — всё за один установ, без переустановки детали . Конструкция с наклонной станиной и прецизионными линейными направляющими (HIWIN/PMI, Тайвань) обеспечивает высокие скорости быстрых перемещений, точность позиционирования и долговременное сохранение геометрии .

Конструктивные особенности

• Наклонная станина (30°)
Цельнолитая чугунная конструкция прошла термообработку и естественное старение для снятия внутренних напряжений. Угол наклона 30° обеспечивает эффективный отвод стружки и облегчает доступ к рабочей зоне .

• Прецизионные линейные направляющие (3 оси)
По осям X, Z и Y установлены роликовые линейные направляющие HIWIN/PMI (Тайвань). Ширина направляющих — 35 мм .

• Шарико-винтовые пары класса C3 (3 оси)
По всем трём осям установлены прецизионные ШВП. Телескопическая защита направляющих и ходовых винтов.

• Шпиндельный узел
Шпиндель A2-5, сквозное отверстие — 56 мм, проход прутка — до 45 мм. 6-дюймовый гидравлический трёхкулачковый патрон. Ось C обеспечивает индексацию шпинделя для фрезерных операций. Диапазон оборотов — до 4500 об/мин, мощность двигателя — 5,5/7,5 кВт .

• Приводная револьверная головка BMT40 с осью Y
12-позиционная револьверная головка BMT40 (силовая) с полноценной поперечной осью Y. Скорость вращения приводного инструмента — до 4000–5000 об/мин. Размер инструмента — 20×20 мм (державка). Ось Y (±30 мм) позволяет выполнять фрезерование шпоночных пазов, лысок и сложных контуров, смещенных относительно центра вращения шпинделя .

• Отсутствие задней бабки (без T-slots)
Задняя бабка в базовой комплектации отсутствует, что характерно для станков, ориентированных на обработку коротких деталей в патроне.

Автоматизация и сервисные системы

✔ 6-дюймовый гидравлический трёхкулачковый патрон
✔ Автоматическая централизованная система смазки направляющих и ШВП
✔ Система охлаждения заготовки (СОЖ) — насос, бак для воды, ящик для стружки
✔ Система освещения рабочей зоны
✔ Трёхцветная сигнальная лампа
✔ Ручной импульсный генератор (маховик)
✔ Регулируемые опорные плиты и болты
✔ Теплообменник электрошкафа
✔ Гидравлическая станция
✔ Полностью закрытый защитный кожух от разбрызгивания
✔ Электрическая система DELIXI
✔ Питание: 380 В / 3 фазы / 50 Гц

Технические характеристики BR-150LDY

Области применения

✔ Валы с фрезерованными пазами и лысками
✔ Фланцы с радиальными отверстиями
✔ Эксцентричные детали и кулачки
✔ Мелкосерийное и серийное производство
✔ Машиностроение, автомобильная промышленность, производство комплектующих

Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.


*ПНР и доставка не входят в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
