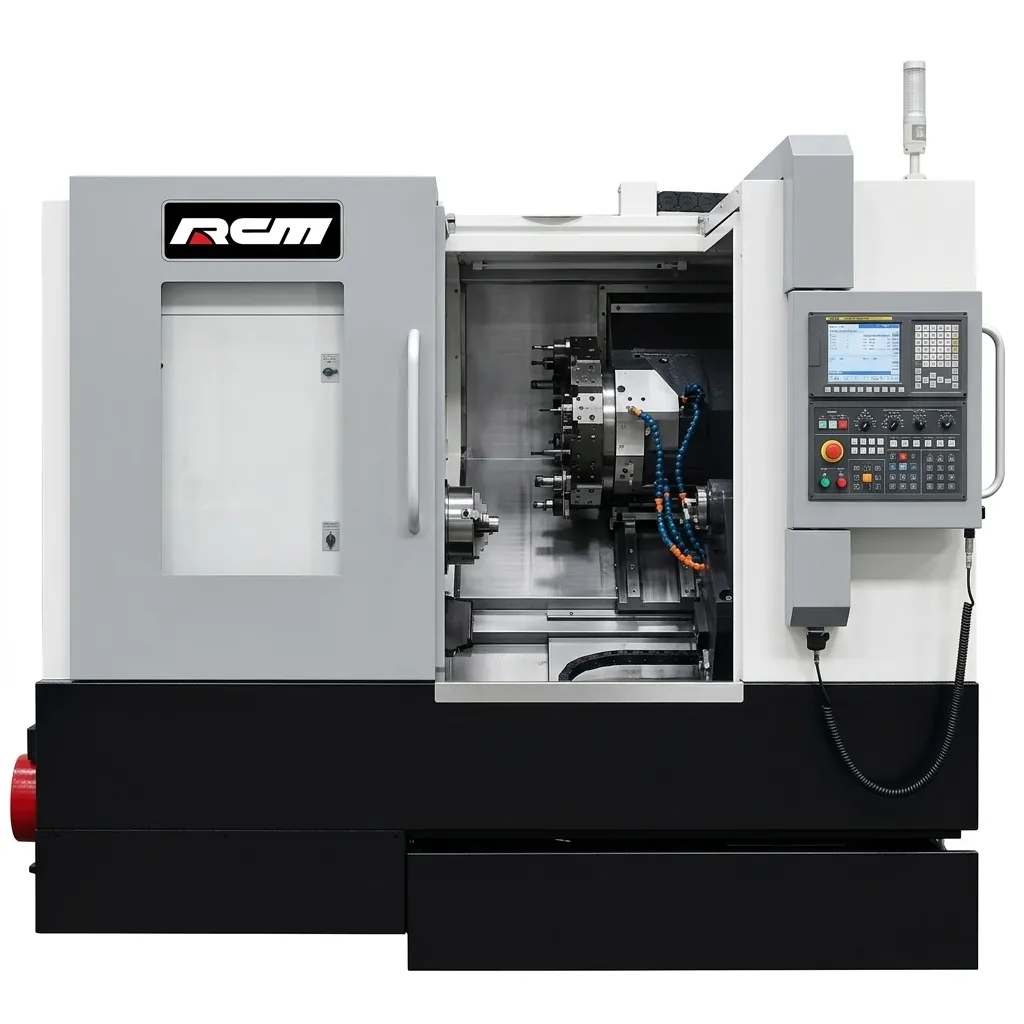

Токарный станок RCM <BR-25H-750> ЧПУ GSK988TA с наклонной станиной

Токарный станок модели RCM BR-25H-750 выпускается под брендом RC Machinery и оснащается наклонной станиной, а также системой числового управления GSK988TA. Данное оборудование ориентировано на обработку деталей, имеющих форму тел вращения — как со ступенчатым, так и с криволинейным профилем. Технологические возможности станка позволяют выполнять чистовую и получистовую обработку наружных и внутренних поверхностей, включая работу с отливками из чёрных и цветных металлов.

Особенности конструкции

Наклонная станина

Применение наклонной станины повышает устойчивость агрегата при работе с длинномерными заготовками. По сравнению с горизонтальными аналогами, такая схема упрощает базирование и фиксацию деталей, чья длина заметно превышает диаметр. Система отвода охлаждающей жидкости работает эффективнее, что снижает перегрев режущего инструмента и заготовки — это критически важно при обработке сложных профилей. В конструкции станка использованы двухосные направляющие скольжения коробчатого типа, обеспечивающие повышенную жёсткость и устойчивость к вибрациям.

Система ЧПУ GSK988TA

Управление станком осуществляется с помощью контроллера GSK988TA с русифицированным интерфейсом. Система поддерживает до 8 управляемых осей и до 4 шпинделей, реализуя линейную, круговую и сплайновую интерполяцию. Среди ключевых функций — токарно-фрезерная обработка за одну установку, управление CS-осями (любой шпиндель работает как позиционная ось), полигональное точение для ускоренного получения многогранников, вибрационное стружкодробление при работе с вязкими материалами, контроль нагрузки по моменту для стыковки заготовок между шпинделями, а также встроенная 3D-графика для предварительной визуализации траектории обработки.

Револьверная головка с приводным инструментом

Станок укомплектован сервоприводной револьверной головкой на 12 позиций, поддерживающей приводной инструмент. В стандартную поставку включены шесть простых блоков (три — для осевого инструмента, три — для квадратного), а также три радиальных блока и три фронтальных блока. Время смены инструмента составляет всего 0,25 секунды, а размер устанавливаемого инструмента — 25 на 25 миллиметров. Наличие приводного инструмента в сочетании с осью C позволяет выполнять операции фрезерования и сверления без переустановки детали, что значительно расширяет технологические возможности станка.

Задняя бабка и патронная группа

Гидравлическая задняя бабка обеспечивает надёжное крепление заготовки при обработке. Станок оснащён 10-дюймовым гидравлическим трёхкулачковым патроном. Внутренний диаметр шпинделя составляет 87 миллиметров, что позволяет обрабатывать пруток диаметром до 75 миллиметров.

Ключевые конструктивные особенности

Шпиндельный узел имеет фланец A2-8 и проходное отверстие 87 миллиметров, что даёт возможность обрабатывать пруток сечением до 75 миллиметров. Главный двигатель развивает мощность 18,5 киловатт с пиковым значением 22 киловатта. В станке применены двухосные направляющие скольжения коробчатого типа, отличающиеся высокой жёсткостью. Прецизионные шарико-винтовые пары производства Hiwin или PMI относятся к классу точности C3. Телескопические кожухи защищают направляющие от попадания стружки и эмульсии. Электрическая часть собрана на компонентах DELIXI, а автоматическая смазка поставляется фирмой SKF.

Области применения

✔ Машиностроение
✔ Приборостроение
✔ Автомобильная промышленность
✔ Авиа- и аэрокосмическая отрасль
✔ Производство компонентов для электроники
✔ Учебные мастерские и центры подготовки кадров по специальности «Оператор станков с ЧПУ»

Оборудование востребовано везде, где требуются высокая точность обработки и производительность.

Основные конкурентные преимущества

Станок позволяет выполнять токарные и фрезерные операции за одну установку детали благодаря приводному инструменту и оси C. Точность позиционирования составляет 0,005 миллиметра. Ускоренные перемещения по осям X и Z достигают 18 000 миллиметров в минуту. Главный привод имеет увеличенную мощность 18,5 киловатта (пиковая — 22 киловатта). В конструкции предусмотрены гидравлическая задняя бабка и 10-дюймовый гидравлический патрон. Система ЧПУ GSK988TA полностью русифицирована и обладает широкими функциональными возможностями. Рабочая зона полностью защищена кожухом. Заводская гарантия составляет 12 месяцев.

Технические характеристики

Комплектация

• Система ЧПУ GSK988TA (русскоязычная версия)
• Главный серводвигатель 18,5/22 кВт
• Серводвигатели подач X и Z
• 10-дюймовый гидравлический трёхкулачковый патрон
• 12-позиционная сервоприводная револьверная головка с приводным инструментом
• Функция позиционирования шпинделя (ось C)
• Гидравлическая задняя бабка
• Система подачи СОЖ
• Автоматическая система смазки SKF
• LED-подсветка рабочей зоны
• Трёхцветная сигнальная лампа
• Полностью закрытый защитный кожух
• Бак для охлаждающей жидкости
• Ящик для стружки
• Ручной импульсный генератор
• Регулируемые опорные плиты и болты
• Теплообменник для электрошкафа
• Электрооборудование DELIXI
• Гидравлическая станция
• Ножная педаль
• Телескопическая защита направляющих
• Кнопка аварийной остановки
• Эксплуатационная документация на русском языке

Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.


*ПНР и доставка не входит в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
