Токарный станок RCM <BR-25H-750D> ЧПУ GSK988TA с наклонной станиной и ЧПУ

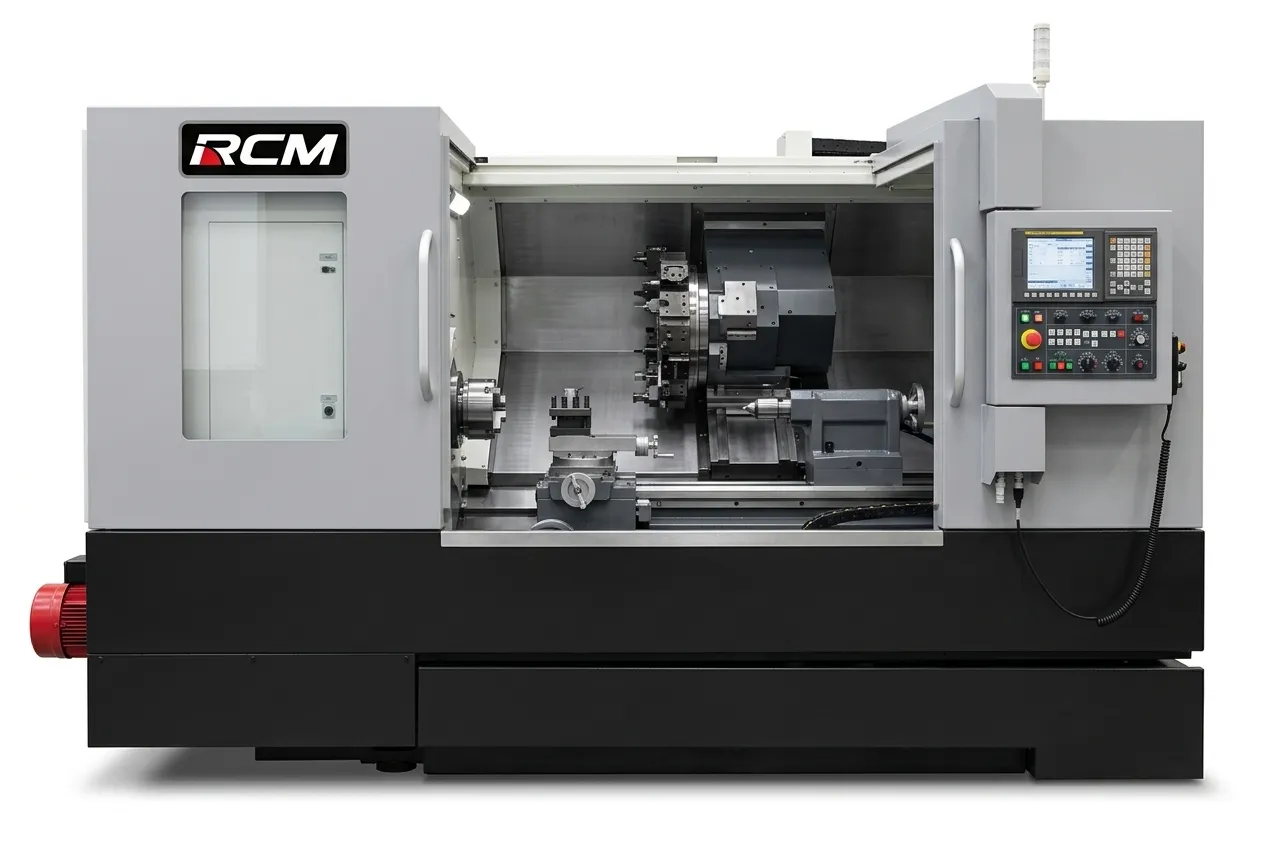

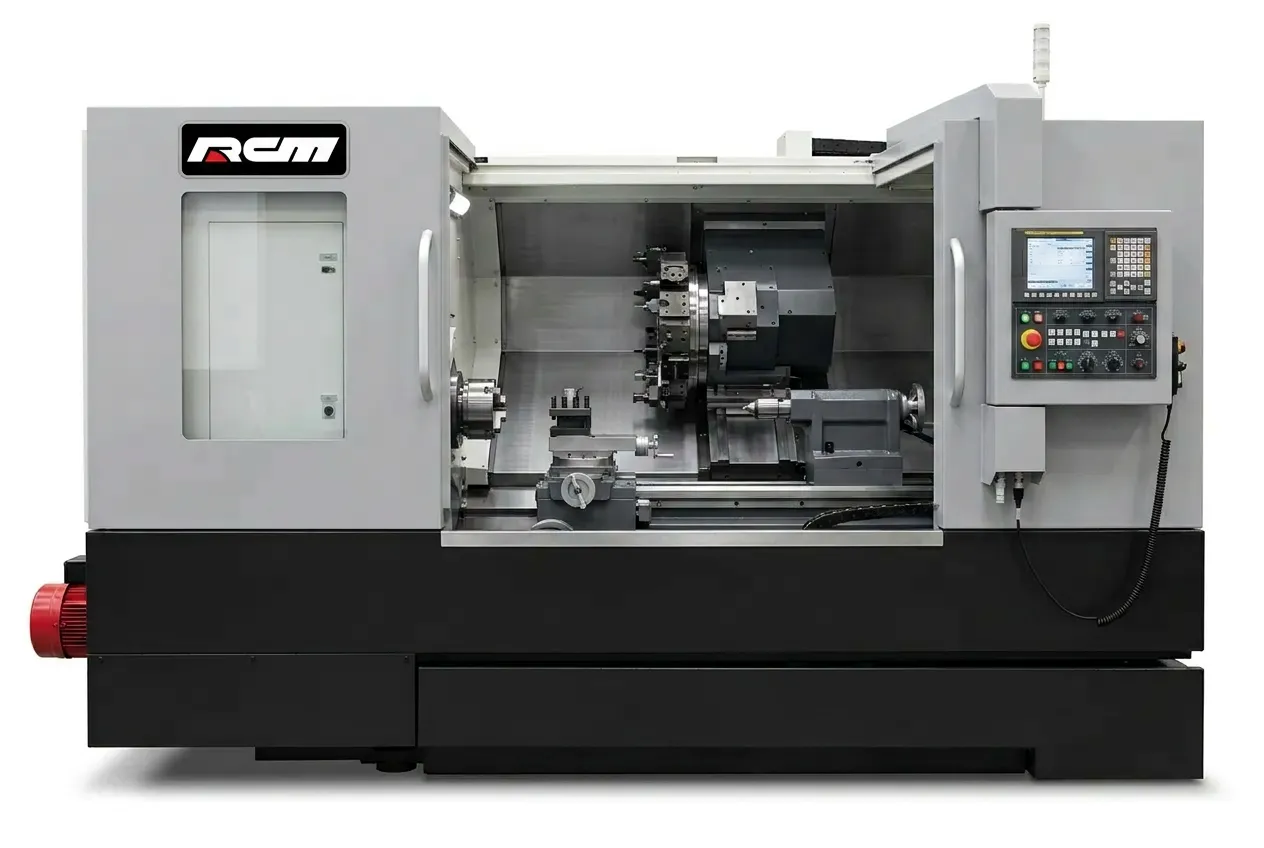

Токарный станок RCM BR‑25H‑750D с ЧПУ GSK988TA и наклонной станиной — это универсальное оборудование для высокоточной обработки металлических заготовок. Модель разработана с учётом требований современного промышленного производства: она сочетает надёжность конструкции, широкие технологические возможности и удобство эксплуатации.

Конструктивные решения и их преимущества

✔ Система ЧПУ GSK 988TA с русскоязычным интерфейсом обеспечивает удобное управление станком, поддержку сложных технологических циклов и многооперационной обработки без переустановки детали.
✔ Наклонная станина (30°). Такая конструкция не только повышает жёсткость узла, но и оптимизирует удаление стружки за счёт естественного скатывания. Это сокращает время на очистку рабочей зоны и снижает риск повреждения направляющих.
✔ Торец шпинделя A2‑8 обеспечивает совместимость с распространённой оснасткой и упрощает подбор дополнительных приспособлений.
✔ Отверстие шпинделя φ87 мм позволяет обрабатывать прутки диаметром до φ75 мм, что расширяет спектр решаемых задач.
✔ Ось C (индексация шпинделя). Функция угловой фиксации заготовки позволяет выполнять фрезерование, сверление и другие операции под заданным углом без переустановки детали. Это экономит время и повышает точность позиционирования.
✔ 10‑дюймовый гидравлический трёхкулачковый патрон обеспечивает надёжное удержание заготовки даже при высоких нагрузках. Гидравлический привод упрощает управление и снижает физическую нагрузку на оператора.
✔ Гидравлическая задняя бабка гарантирует плавную регулировку и фиксацию, что критично при обработке длинных деталей.
✔ 12‑позиционная приводная револьверная головка BMT65 обеспечивает быструю смену инструмента и выполнение разноплановых операций (точение, сверление, фрезерование) в рамках одного цикла. Это сокращает время переналадки и увеличивает производительность.
✔ Шариковые винтовые передачи класса C3 (Hiwin/PMI) обеспечивают высокую точность перемещений и минимальный люфт, гарантируя стабильное качество обработки даже при длительной эксплуатации.
✔ Двухосные направляющие скольжения коробчатого типа обеспечивают плавность хода суппорта и устойчивость к ударным нагрузкам, что особенно важно при черновой обработке.
✔ Автоматическая система смазки SKF равномерно распределяет смазку по узлам, снижая износ и продлевая срок службы станка.
✔ Система охлаждения заготовки (СОЖ) эффективно отводит тепло, увеличивая стойкость режущего инструмента и улучшая качество поверхности детали.
✔ Телескопическая защита направляющих предохраняет критически важные узлы от загрязнений и механических повреждений, продлевая срок их службы.
✔ Теплообменник электрошкафа поддерживает стабильную работу электроники даже при интенсивных нагрузках и высоких температурах в цехе.
✔ Ножная педаль управления освобождает руки оператора, позволяя одновременно выполнять вспомогательные операции.

Область применения

• Машиностроительные заводы;
• Предприятия авиационной и космической отрасли;
• Автокомпонентные производства;
• Приборостроительные компании;
• Производители пресс‑форм и технологической оснастки;
• Учебные центры по подготовке операторов станков с ЧПУ.

Технологические возможности

• Наружное и внутреннее точение;
• Расточка отверстий;
• Обработка конических и фасонных поверхностей;
• Нарезание наружной и внутренней резьбы;
• Подрезка торцов;
• Сверление, зенкерование, развёртывание (с приводным инструментом);
• Фрезерование пазов и канавок (с приводным инструментом);
• Операции с индексацией шпинделя для точной угловой фиксации детали.

Технические характеристики

Комплектация поставки

Станок поставляется в полной готовности к эксплуатации.

В комплект входят:
• система ЧПУ GSK988TA с русифицированным интерфейсом;
• 10‑дюймовый гидравлический трёхкулачковый патрон;
• гидравлическая задняя бабка с пинолью MT5;
• 12‑позиционная приводная револьверная головка BMT65;
• автоматическая система смазки SKF (равномерное распределение смазки, снижение износа узлов);
• система охлаждения заготовки (СОЖ) (эффективный отвод тепла, увеличение стойкости инструмента);
• LED‑освещение рабочей зоны (равномерная подсветка, снижение утомляемости оператора);
• трёхцветная сигнальная лампа (визуальный контроль состояния станка);
• полностью закрытый защитный кожух (безопасность, защита от разбрызгивания СОЖ и стружки);
• телескопическая защита направляющих (защита от загрязнений, продление срока службы);
• бак для воды и ящик для стружки (удобство обслуживания); ручной импульсный генератор (точное позиционирование инструмента);
• регулируемые опорные плиты и болты (простая установка и выверка станка);
• теплообменник электрошкафа (стабильная работа электроники при высоких нагрузках);
• электросистема DELIXI (надёжность, соответствие промышленным стандартам);
• гидравлическая станция (стабильное давление в гидросистеме);
• ножная педаль управления (освобождение рук оператора);
• комплект инструментов для обслуживания;
• техническая документация и инструкция по эксплуатации на русском языке.

Экономические и производственные преимущества

✔ Сокращение времени цикла за счёт многооперационной обработки без переустановки детали (ось C + револьверная головка).
✔ Снижение затрат на обслуживание благодаря автоматической смазке и надёжным комплектующим (Hiwin, PMI, SKF, DELIXI).
✔ Повышение качества продукции за счёт высокой точности компонентов (класс C3, коробчатые направляющие).
✔ Безопасность персонала — закрытый кожух, сигнальная лампа, ножная педаль снижают риск травм.
✔ Гибкость производства — станок адаптируется под разные задачи: от единичных деталей до серийного выпуска.
✔ Энергоэффективность — сбалансированная мощность двигателя (18,5/22 кВт) позволяет оптимизировать энергопотребление без потери производительности.

Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.


*ПНР и доставка не входит в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
