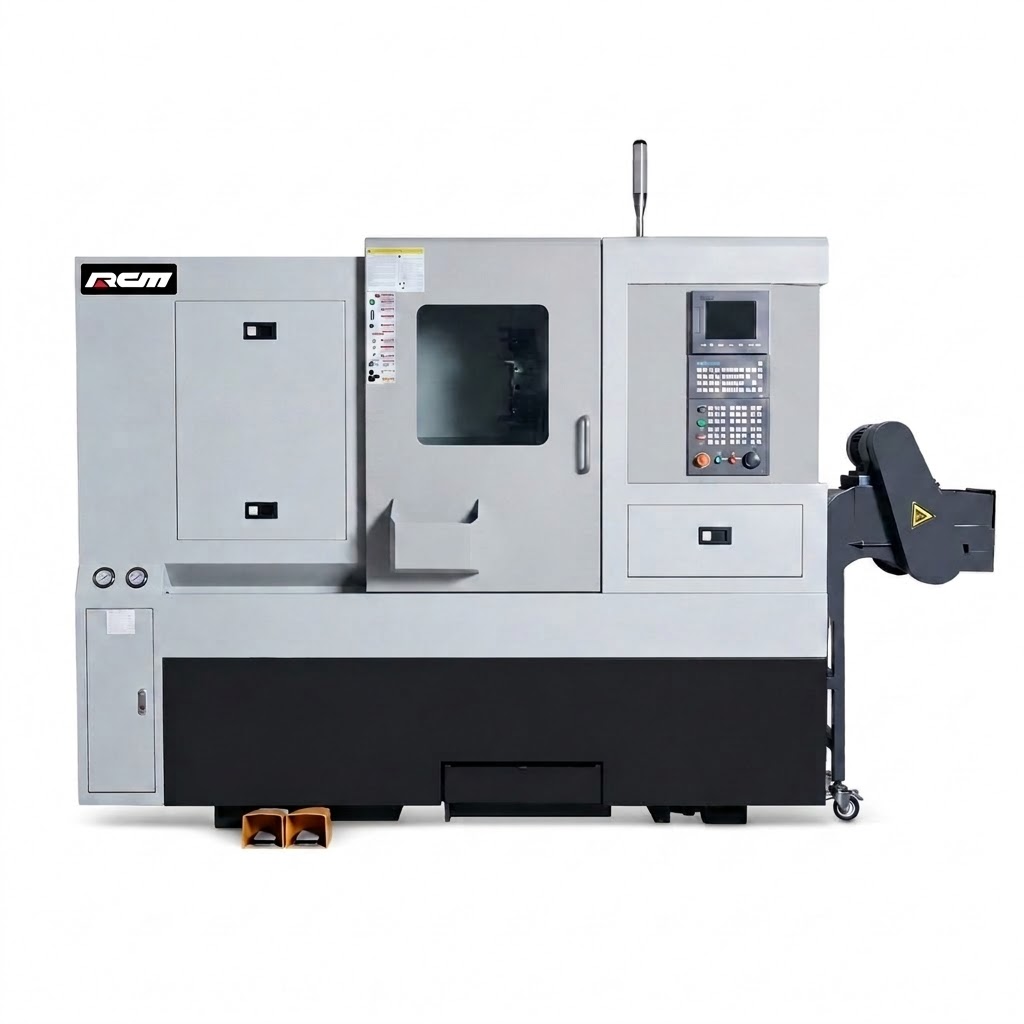

Токарный станок RCM <BR-160L> ЧПУ GSK980TDI, наклонная станина, линейные направляющие

Токарный станок BR-160L с ЧПУ (наклон станины 30°) предназначен для обработки валов, втулок, фланцев и дисковых деталей. Станок сочетает жёсткую чугунную базу, прецизионные направляющие и современную систему ЧПУ. Отливки из чугуна HT300 проходят термообработку и естественное старение — это снимает внутренние напряжения, и геометрия станины не «уходит» годами. Ходовые винты NMC и немецкие направляющие FZS обеспечивают перемещение с минимальным люфтом. Японские подшипники NACHI рассчитаны на длительную работу без замены.

Конструкция и жёсткость

Станина наклонена на 30°. Это не дань моде, а инженерное решение: стружка скатывается сама, а оператору не нужно её подгребать после каждого прохода. Полностью закрытый корпус из нержавеющей стали защищает от стружки и СОЖ, делает станок безопаснее и чище. Роликовые направляющие и шарико-винтовые пары (ШВП) закрыты автоматической смазкой — оператору не нужно вручную обслуживать узлы трения.

Шпиндель и патрон

Шпиндель A2-5, частота вращения — 4500 об/мин, двигатель — 7,5 кВт. Этого хватает для обдирки стали и чистового точения цветных металлов. Сквозное отверстие шпинделя 56 мм позволяет пропускать пруток до 46 мм — удобно для серийного производства деталей из прутка. 6-дюймовый гидравлический патрон (полый) — зажим заготовок происходит быстро и с усилием, достаточным для надёжной фиксации. Гидравлическая задняя бабка с конусом MT4 автоматически поджимает длинные детали (валы, оси). Ход втулки — 80 мм, максимальный ход задней бабки — 300 мм.

Инструмент и автоматизация

8-позиционная сервоприводная турель Sanhe (опционально 10 или 12 позиций). Сервопривод даёт высокую скорость поворота и фиксацию без люфта. Смена инструмента занимает доли секунды, что сокращает время цикла в серийном производстве. Система ЧПУ GSK980TDI — бюджетный контроллер с русскоязычным интерфейсом, поддержкой осей X и Z. Для задач, требующих более высокой производительности, доступна система FANUC (опционально, с двигателями сторонних производителей).

Технические характеристики

Области применения

• Серийное производство валов, втулок, фланцев
• Обработка дисковых деталей
• Точение сложных деталей с фрезерованием (при оснащении приводным инструментом)
• Машиностроение, автомобильная промышленность, производство комплектующих

Преимущества BR-160L

✔ Точность сохраняется годами – чугун HT300, термообработка отливок, естественное старение
✔ Меньше ручного труда – автоматическая смазка, гидравлический патрон, гидравлическая задняя бабка
✔ Быстрая переналадка – сервоприводная турель Sanhe с высокой скоростью поворота
✔ Безопасно и чисто – полная защита, внутренний кожух из нержавеющей стали

Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.

*ПНР и доставка не входят в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
