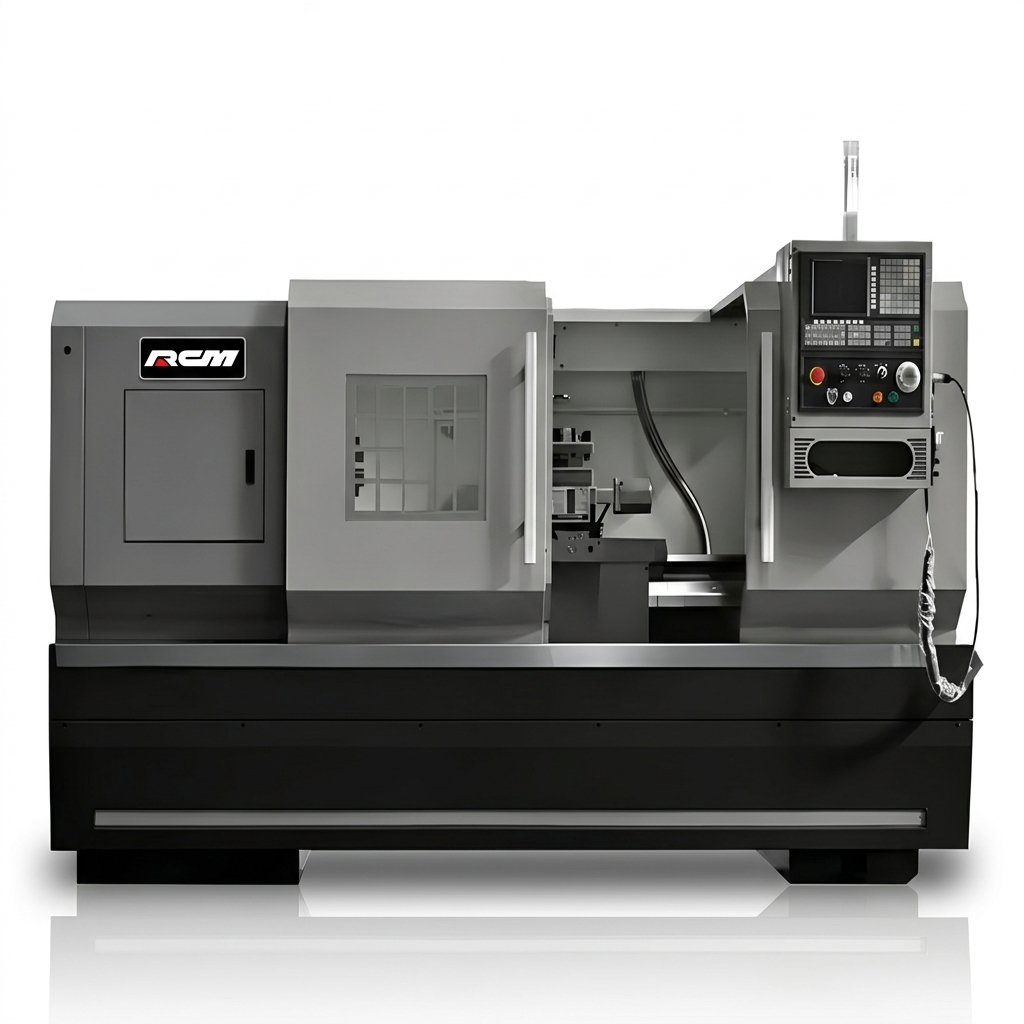

Токарный станок RCM <CK6150х1000> ЧПУ GSK980TDi, горизонтальная станина, направляющие скольжения
от 2 480 000
Арт. 00-00199656
RC Machinery
— торговая марка
Китай
— страна производства
BORUI
— ОЕМ-изготовитель
Предназначен для обработки валов, втулок, фланцев и дисковых деталей. Максимальный диаметр обработки — Ø500 мм (над суппортом — Ø260 мм), длина — до 2000 мм. Шпиндель A2-8: 1800 об/мин, 7,5 кВт. Сквозное отверстие шпинделя — Ø82 мм (10″ ручной патрон). 4-позиционный резцедержатель позволяет выполнять точение, расточку и нарезание резьбы.
Преимущества: двухосные направляющие скольжения, двухосные ШВП, автоматическая смазка, система охлаждения, освещение, трёхцветная сигнализация, ручной импульсный генератор, электросистема DELIXI.
Подробности
Преимущества: двухосные направляющие скольжения, двухосные ШВП, автоматическая смазка, система охлаждения, освещение, трёхцветная сигнализация, ручной импульсный генератор, электросистема DELIXI.
Характеристики
Размер патрона
—
10"
Максимальный диаметр обточки над станиной
—
500 мм
Максимальный диаметр обточки над суппортом
—
280 мм
Ширина станины
—
400 мм
Конус шпинделя
—
A2-8 / C8
Максимальный диаметр сквозного отверстия
—
82 мм
Токарный станок RCM <CK6150х1000> ЧПУ GSK980TDi, горизонтальная станина, направляющие скольжения
от 2 480 000
Арт. 00-00199656
#PROP_TITLE#
—
#PROP_VALUE#
Токарный станок CK6150 с ЧПУ GSK 980TDi — классический станок с плоской станиной, предназначенный для наружного и внутреннего точения, расточки, сверления и нарезания резьбы. Оптимален для серийного производства валов, втулок, фланцев и дисковых деталей. Максимальный диаметр обработки над станиной — 500 мм, над суппортом — 260 мм. Расстояние между центрами — от 750 до 2000 мм (на выбор).
Двухосные направляющие скольжения. Корпус отлит из высокопрочного чугуна с добавлением меди и хрома, прошёл термообработку и искусственное старение. Направляющие закалены и отшлифованы.
• Шпиндельный узел
Шпиндель A2-8, сквозное отверстие — 82 мм. Диапазон оборотов — 100–1800 об/мин (двухдиапазонный, ручное переключение). Главный двигатель — 7,5 кВт.
• Инструментальная система
Резцедержатель на 4 позиции (квадрат 25×25 мм).
• Задняя бабка
Ручная, конус пиноли MT5.
• Оси подач
Двухосные шарико-винтовые передачи. Быстрые перемещения: по X — 6000 мм/мин, по Z — 8000 мм/мин.
• Автоматическая централизованная система смазки
• Система охлаждения заготовки (СОЖ) — насос, бак для воды, ящик для стружки
• Система освещения рабочей зоны
• Трёхцветная сигнальная лампа
• Ручной импульсный генератор (маховик)
• Регулируемые опорные плиты и болты
• Вентилятор электрошкафа
• Электрическая система DELIXI
• Питание: 380 В / 3 фазы / 50 Гц
• Обработка стали, чугуна, цветных металлов
• Машиностроение, автомобильная промышленность, ремонтные цеха.
Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.
*ПНР и доставка не входят в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
Конструктивные особенности
• Чугунная станинаДвухосные направляющие скольжения. Корпус отлит из высокопрочного чугуна с добавлением меди и хрома, прошёл термообработку и искусственное старение. Направляющие закалены и отшлифованы.
• Шпиндельный узел
Шпиндель A2-8, сквозное отверстие — 82 мм. Диапазон оборотов — 100–1800 об/мин (двухдиапазонный, ручное переключение). Главный двигатель — 7,5 кВт.
• Инструментальная система
Резцедержатель на 4 позиции (квадрат 25×25 мм).
• Задняя бабка
Ручная, конус пиноли MT5.
• Оси подач
Двухосные шарико-винтовые передачи. Быстрые перемещения: по X — 6000 мм/мин, по Z — 8000 мм/мин.
Автоматизация и сервисные системы
• 10-дюймовый ручной трёхкулачковый патрон• Автоматическая централизованная система смазки
• Система охлаждения заготовки (СОЖ) — насос, бак для воды, ящик для стружки
• Система освещения рабочей зоны
• Трёхцветная сигнальная лампа
• Ручной импульсный генератор (маховик)
• Регулируемые опорные плиты и болты
• Вентилятор электрошкафа
• Электрическая система DELIXI
• Питание: 380 В / 3 фазы / 50 Гц
Технические характеристики CK6150
| Максимальный диаметр обработки над станиной | 500 мм |
| Максимальный диаметр обработки над суппортом | 260 мм |
| Расстояние между центрами | 750 / 1000 / 1500 / 2000 мм |
| Тип шпинделя | A2-8 |
| Отверстие шпинделя | 82 мм |
| Патрон | 10″ ручной (трёхкулачковый) |
| Диапазон оборотов шпинделя | 100–1800 об/мин |
| Мощность главного двигателя | 7,5 кВт |
| Предельный ход по оси X | 280 мм |
| Предельный ход по оси Z | 750 / 1000 / 1500 / 2000 мм |
| Быстрое перемещение по оси X | 6000 мм/мин |
| Быстрое перемещение по оси Z | 8000 мм/мин |
| Резцедержатель | 4-позиционный |
| Размер инструмента | 25×25 мм |
| Тип задней бабки | ручная |
| Конус пиноли | MT5 |
| Тип направляющих | двухосные направляющие скольжения |
| Тип передачи | двухосные шарико-винтовые передачи |
| Габариты (для длины 1000 мм) | 2500×1700×1750 мм |
| Вес (для длины 1000 мм) | 1900 кг |
| Система ЧПУ | GSK 980TDi |
| Питание | 380 В / 3 фазы / 50 Гц |
Области применения
• Валы, втулки, фланцы, дисковые детали• Обработка стали, чугуна, цветных металлов
• Машиностроение, автомобильная промышленность, ремонтные цеха.
Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.
*ПНР и доставка не входят в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
Характеристики
|
Размер патрона
|
10" |
|
Максимальный диаметр обточки над станиной
|
500 мм |
|
Максимальный диаметр обточки над суппортом
|
280 мм |
|
Ширина станины
|
400 мм |
|
Конус шпинделя
|
A2-8 / C8 |
|
Максимальный диаметр сквозного отверстия
|
82 мм |
|
Внешний диаметр задней бабки
|
75 мм |
|
Конус пиноли задней бабки
|
MT5 |
|
Ход пиноли задней бабки
|
150 мм |
|
Перемещение по оси X, мм
|
280 |
|
Перемещение по оси Z, мм
|
1000 |
|
Быстрое перемещение по оси X/Z:
|
6/8 м/мин |
|
Скорость вращения шпинделя об/м
|
100–1800 об/мин |
|
Скорость перемещения по оси X/Y/Z
|
6 / 8 м/мин |
|
Скорость подачи (X/Y/Z)
|
6 / 8 м/мин |
|
Количество инструментов в магазине
|
4 |
|
Тип револьверной головки
|
4-позиционная (электромеханическая) |
|
Количество инструментов:
|
4 |
|
Максимальное сечение инструмента
|
25х25 мм |
|
Мощность насоса охлаждающей жидкости
|
180 Вт (120 Вт) |
|
Мощность двигателя шпинделя
|
7,5 кВт |
|
Мощность главного двигателя, КВт
|
7,5 кВт |
|
Скоростная скорость поворота X/Y/Z, м/мин
|
6 / 8 м/мин |
|
Точность позиционирования X / Y / Z, мм
|
±0,005 мм |
|
Точность повторного позиционирования X / Y / Z, мм
|
±0,003 мм |
|
Габаритный размер, мм
|
2860x1600x1750 |
|
Вес нетто, кг
|
3100 |
