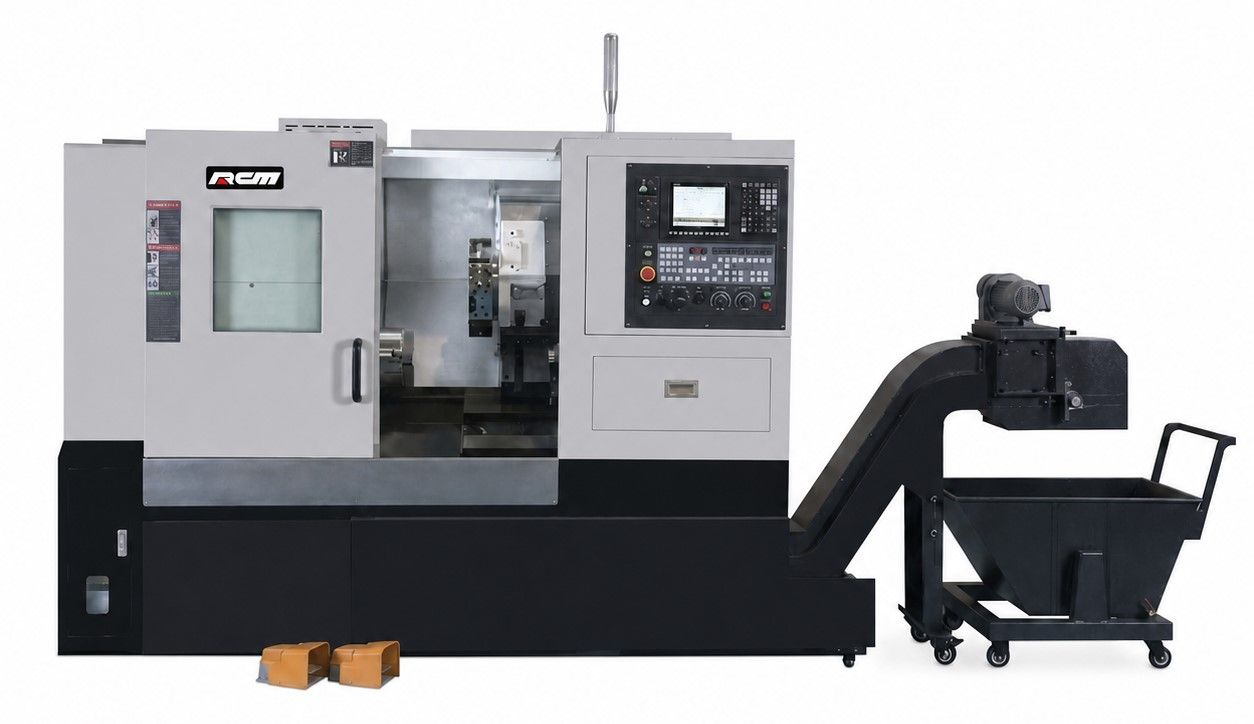

Токарный станок RCM <BR-20H-400DY> ЧПУ GSK980TDI, наклонная станина, жесткие коробчатые направляющие скольжения

Токарный станок BR-20H-400DY с ЧПУ GSK980TDI — это токарно-фрезерный центр с полноценной осью Y и жесткими направляющими скольжения (Hard Guide). Модель с индексом "Y" предназначена для комплексной обработки сложных деталей: точение, фрезерование пазов, сверление радиальных отверстий и нарезание резьбы без переустановки заготовки. Конструкция с наклонной станиной (45°) и жесткими направляющими обеспечивает максимальную устойчивость при тяжелых режимах резания и силовом фрезеровании .

Конструктивные особенности

• Жесткие направляющие (Hard Guide)
Станина построена на направляющих скольжения, которые прошли закалку и прецизионную шлифовку с шабрением. Такая конструкция обеспечивает максимальную виброустойчивость при тяжелом резании.

• Наклонная станина (45°)
Цельнолитая чугунная конструкция из HT300 с ребрами жесткости. Угол наклона 45° обеспечивает эффективный отвод стружки и облегчает доступ к рабочей зоне

• Ось Y (полноценная поперечная)
Позволяет выполнять фрезерование шпоночных пазов, лысок и сложных контуров, смещенных относительно центра вращения шпинделя. Заменяет дорогостоящую фрезерную обработку на отдельном оборудовании.

• Шпиндельный узел
Шпиндель A2-6 на прецизионных подшипниках. Отверстие шпинделя — 61 мм, проход прутка — до 52 мм. Частота вращения — до 3000 об/мин, мощность двигателя — 11–15 кВт

Инструмент и автоматизация

• Патрон
8-дюймовый гидравлический трёхкулачковый.

• Револьверная головка
12-позиционная (опционально 8) с силовыми приводными гнездами. Скорость вращения приводного инструмента — до 4000–5000 об/мин.

• Задняя бабка
Гидравлическая, конус втулки — MT4, ход втулки — 80 мм.

• Оси и перемещения
Ход по оси X — 245 мм, по оси Z — 420 мм. Ходовые винты — 3210/3210. Крутящий момент двигателя оси X — 11 Н·м, оси Z — 15 Н·м. Подключение осей — прямое, без ремней.

• Автоматизация
Автоматическая система смазки, система охлаждения инструмента (СОЖ), полная защита.

Технические характеристики BR-20H-400DY

Для каких задач подходит

✔ Валы с фрезерованными пазами и лысками
✔ Фланцы с радиальными отверстиями и сложными контурами
✔ Эксцентричные детали и кулачки
✔ Серийное и мелкосерийное производство
✔ Машиностроение, автомобильная промышленность, производство комплектующих

Для расчёта стоимости под вашу задачу и уточнения комплектации направьте техническое задание или чертежи деталей. Специалисты RC Machinery подготовят предложение с учётом ваших требований.

*ПНР и доставка не входят в стоимость и рассчитываются отдельно в зависимости от количества станков, местоположения заказчика, требований к установке.
