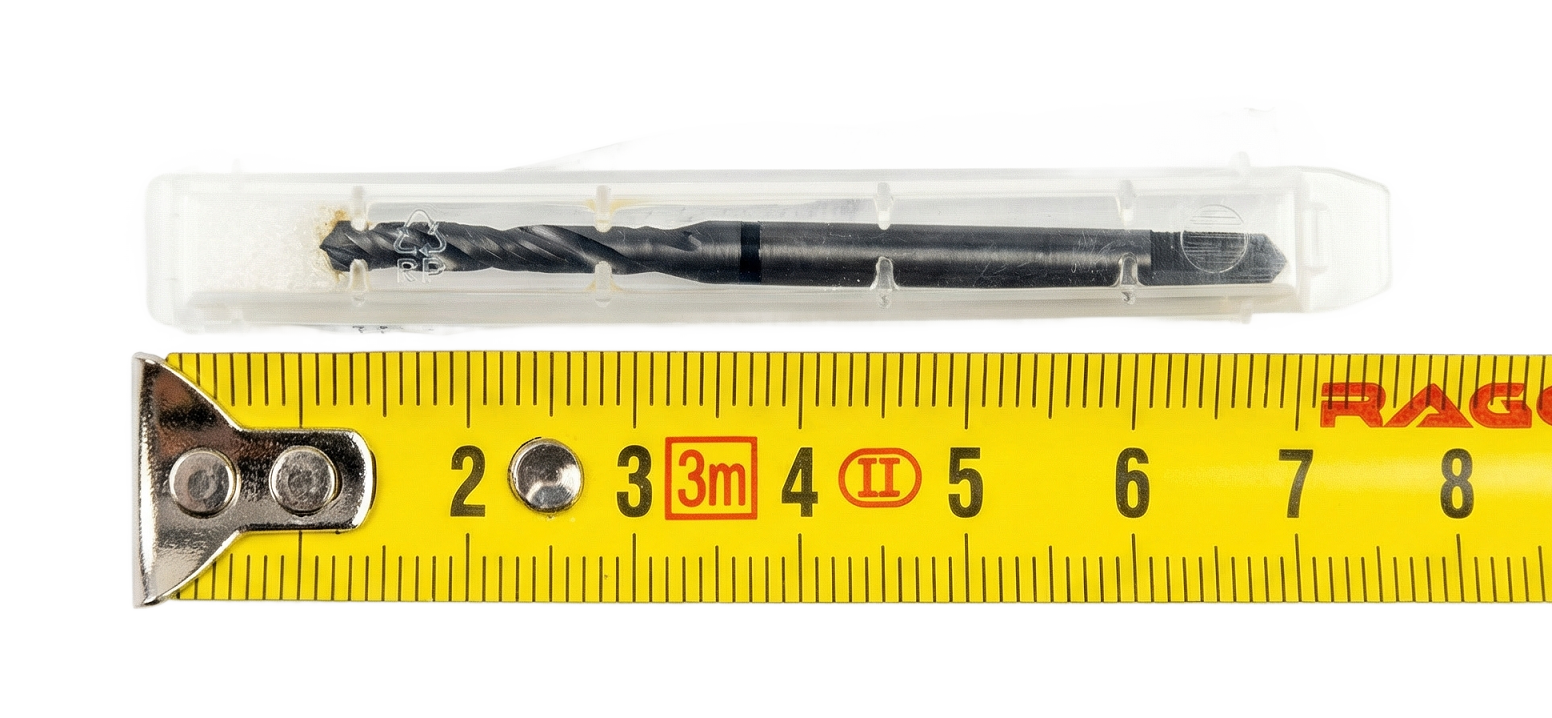

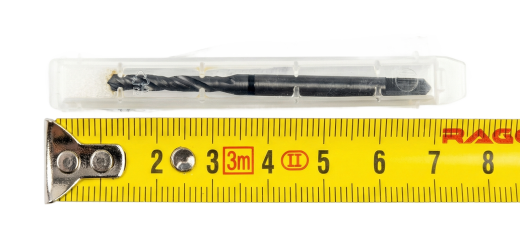

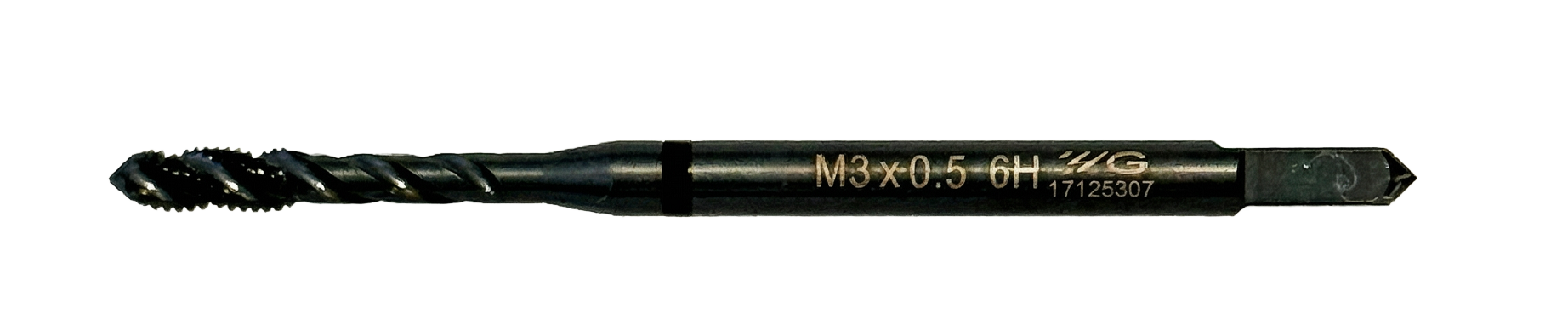

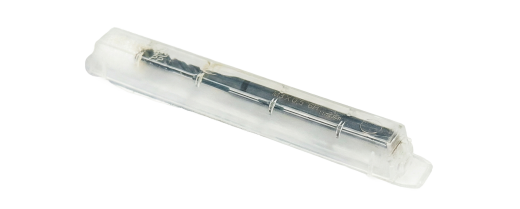

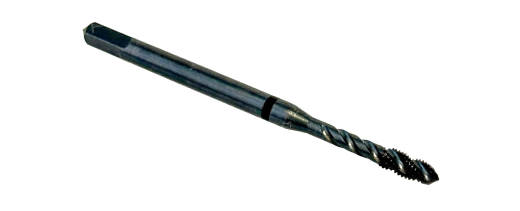

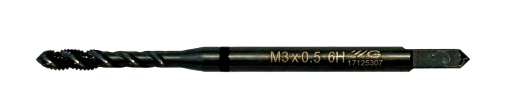

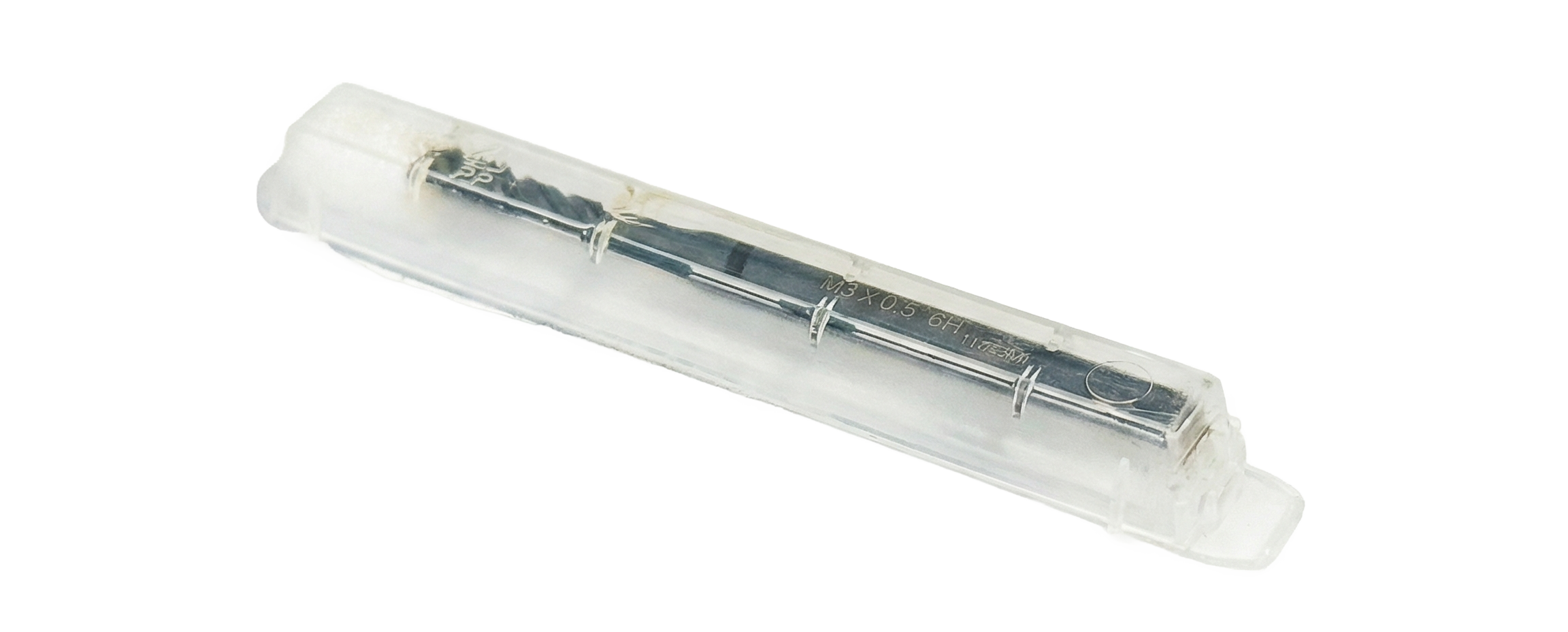

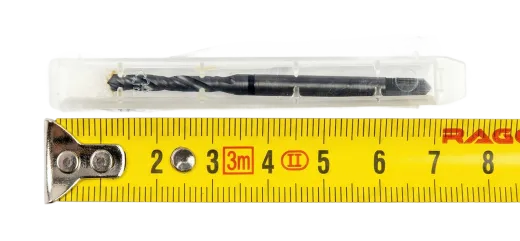

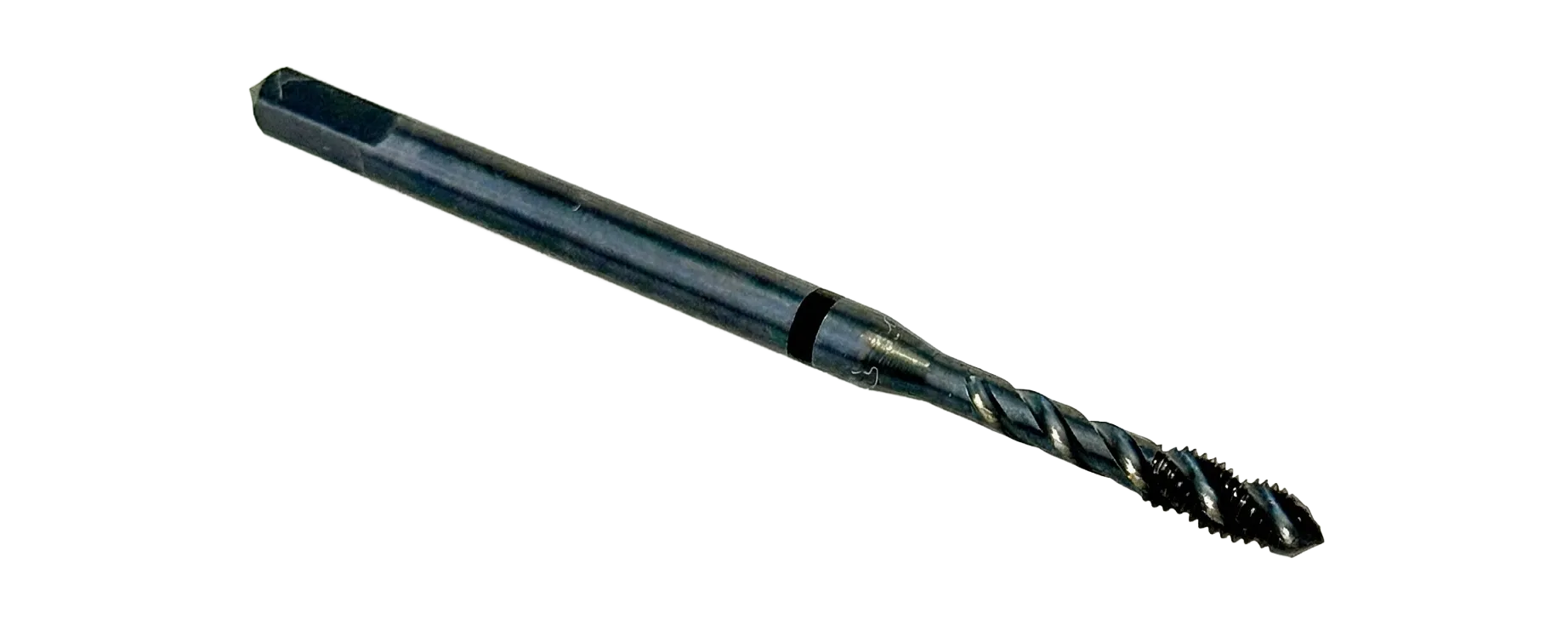

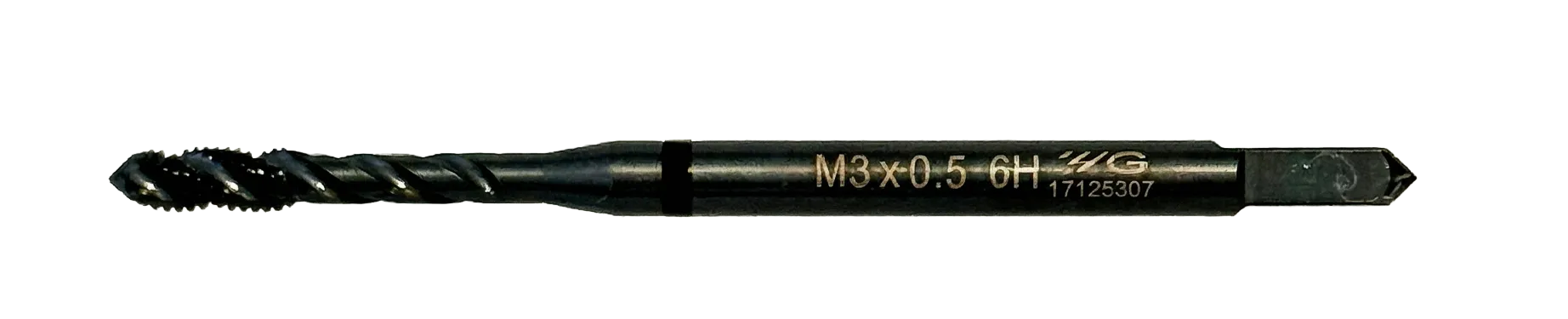

Метчик ходовой глухой М3 х 0,5 мм, YG-1 <TB804206>

Метчики винтовые для нарезания метрической резьбы точного профиля М3 c шагом 0.5 мм. Класс резьбы 6H. Угол спирали 40 градусов. Заходная часть C (2-3 витка). С покрытием Vap (отпуск в атмосфере пара).

Мы на портале поставщиков:
ID СТЕ: 38754318

Подробности

Характеристики

Тип фрезы

—

Ходовая

Высокотехнологичный инструмент экспертного класса для быстрого и точного нарезания метрической резьбы М3 в глухих отверстиях. Метчик YG-1 серии TB804 — это профессиональное решение, разработанное для стабильной работы в условиях серийного производства. Главной особенностью данной модели является винтовая канавка, которая эффективно вытягивает стружку вверх (навстречу движению инструмента), исключая её скопление на дне отверстия. Это гарантирует защиту от поломки метчика и обеспечивает безупречное качество резьбы.

Преимущества метчика YG-1 TB804206
1. Геометрия винтовой канавки специально оптимизирована для контролируемого вывода стружки вверх. Это минимизирует крутящий момент и предотвращает заклинивание инструмента.
2. Применение премиальных сплавов HSS-E обеспечивает длительную сохранность режущих кромок даже при работе с вязкими и конструкционными сталями.
3. Прецизионная шлифовка резьбовой части гарантирует получение резьбы с жестким допуском, что важно для ответственных соединений в машиностроении.
4. Специальная обработка поверхности уменьшает тепловыделение и налипание материала, что позволяет работать на более высоких скоростях резания.
5. Инструмент адаптирован для использования на современных обрабатывающих центрах, обеспечивая предсказуемый ресурс и минимальный процент брака.

Области применения
• Общее машиностроение и приборостроение.
• Изготовление деталей из углеродистых, легированных и нержавеющих сталей.
• Работа с цветными металлами и сплавами (алюминий, медь).
• Серийное производство корпусных изделий и крепежных узлов.

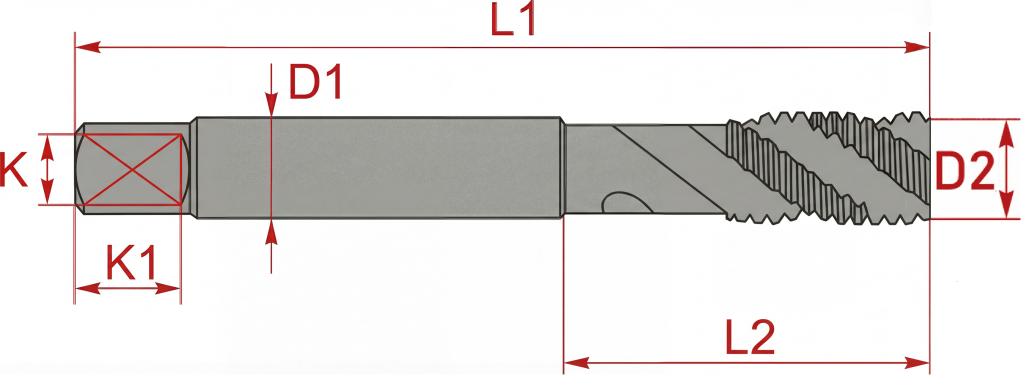

Технические характеристики

D1 Диаметр общий	3,5 мм
L1 Длина общая	56 мм
D2 Диаметр режущей части	56 мм
L2 Длина режущей части	6 мм
K Размер квадрата	2,7 мм
K1 Длина квадрата	6 мм
Вид шага	основной (стандартный, крупный)
Диаметр сверла под метчик	2,5
Направление спирали	правое
Шаг резьбы	0,3
Материал метчика	HSS-E (Р6М5К5)

Канавка	спиральная
Покрытие	Vap
Обрабатываемый материал	сталь нержавеющая сталь чугун цветные металл
Вес	0.006 кг
Марка метчика	TB804
Тип отверстия	глухие
Размер резьбы	М3
Марка	YG-1

Рекомендации по эксплуатации
Для получения наилучших результатов рекомендуется использовать качественные резьбонарезные патроны с компенсацией или цанги для метчиков. Обязательно применение специализированных масел для нарезания резьбы (СОЖ), которые снижают нагрузку и существенно продлевают срок службы инструмента.

Приобретайте Метчик машинный YG-1 M3x0.5 винтовой (глухой) TB804206 в RC Machinery! Оставьте заявку, и наш менеджер свяжется с вами в течение 10 минут.

ISO	Материал		Состояние	Прочность на разрыв [Н/мм2]	Удельная сила резанья	mс2	Твердость HB	Материал No.
P	Конструкционная сталь, стальное литье, автоматная сталь	< 0.25 %С	Отожженная	420	1350	0.21	125	1
		>= 0.25 %С	Отожженная	650	1500	0.22	190	2
		< 0.55 %С	Закаленная и отпущенная	850	1675	0.24	250	3
		>= 0.55 %С	Отожженная	750	1700	0.24	220	4
			Закаленная и отпущенная	1000	1900	0.24	300	5
	Низколегированная сталь и стальное литье (содержание легирующих компонентов менее 5%)		Отожженная	600	1775	0.24	200	6
				930	1675	0.24	275	7
			Закаленная и отпущенная	1000	1725	0.24	300	8
				1200	1800	0.24	350	9
	Легированная сталь, стальное литье, инструментальная сталь		Отожженная	680	2450	0.23	200	10
	Легированная сталь, стальное литье, инструментальная сталь		Закаленная и отпущенная	1100	2500	0.23	325	11
M	Нержавеющая сталь и стальное литье		Ферритная/ мартенситная	680	1875	0.21	200	12
			Мартенситная	820	1875	0.21	240	13
			Аустенитная	600	2150	0.20	180	14
K	Серый чугун (GG)		Перлитный/ ферритный		1150	0.20	180	15
	Серый чугун (GG)		Перлитный/ мартенситный		1350	0.28	260	16
	Чугун с шаровидным графитом (GGG)		Ферритный		1225	0.25	160	17
	Чугун с шаровидным графитом (GGG)		Перлитный		1350	0.28	250	18
	Ковкий чугун		Ферритный		1225	0.25	130	19
	Ковкий чугун		Перлитный		1420	0.3	230	20
N	Деформируемые алюминивые сплавы		Неструктурированные	700	0.25		60	21
	Деформируемые алюминивые сплавы		Cтруктурированные	800	0.25		100	22
	Литейные алюминивые сплавы	<=12% Si	Неструктурированные	700	0.25		75	23
			Cтруктурированные	700	0.25		90	24
		>12% Si	Жаропрочные	750	0.25		130	25
	Медные сплавы	>1% Рb	Свинцовая бронза	700	0.27		110	26
			Латунь	700	0.27		90	27
			Электролитическая медь	700	0.27		100	28
	Неметаллические материалы		Дюропласт, волокниты					29
	Неметаллические материалы		Твердая резина					30
S	Жаропрочные сплавы	Fе-основа	Отожженная		2600	0.24	200	31
		Fе-основа	Структурированные		3100	0.24	280	32
		Ni- или Со-основа	Отожженная		3300	0.24	250	33
			Структурированные		3300	0.24	350	34
			Литье		3300	0.24	320	35
	Титан и титановые сплавы			RM 400	1700	0.23		36
	Титан и титановые сплавы		Альфа+бета структур. сплавы	RM 1050	2110	0.22		37
H	Закаленная сталь		Закаленная		4600		55 HRc	38
	Закаленная сталь		Закаленная		4700		60 HRc	39
	Отбеленный чугун		Литье		4600		400	40
	Чугун		Закаленная		4500		55 HRc	41
