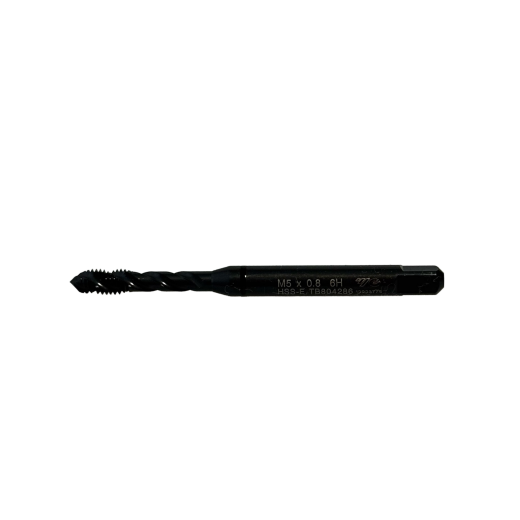

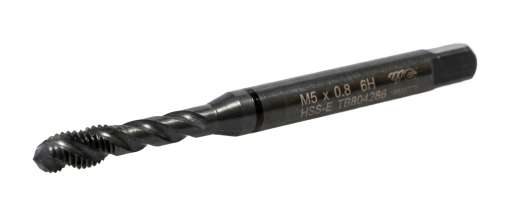

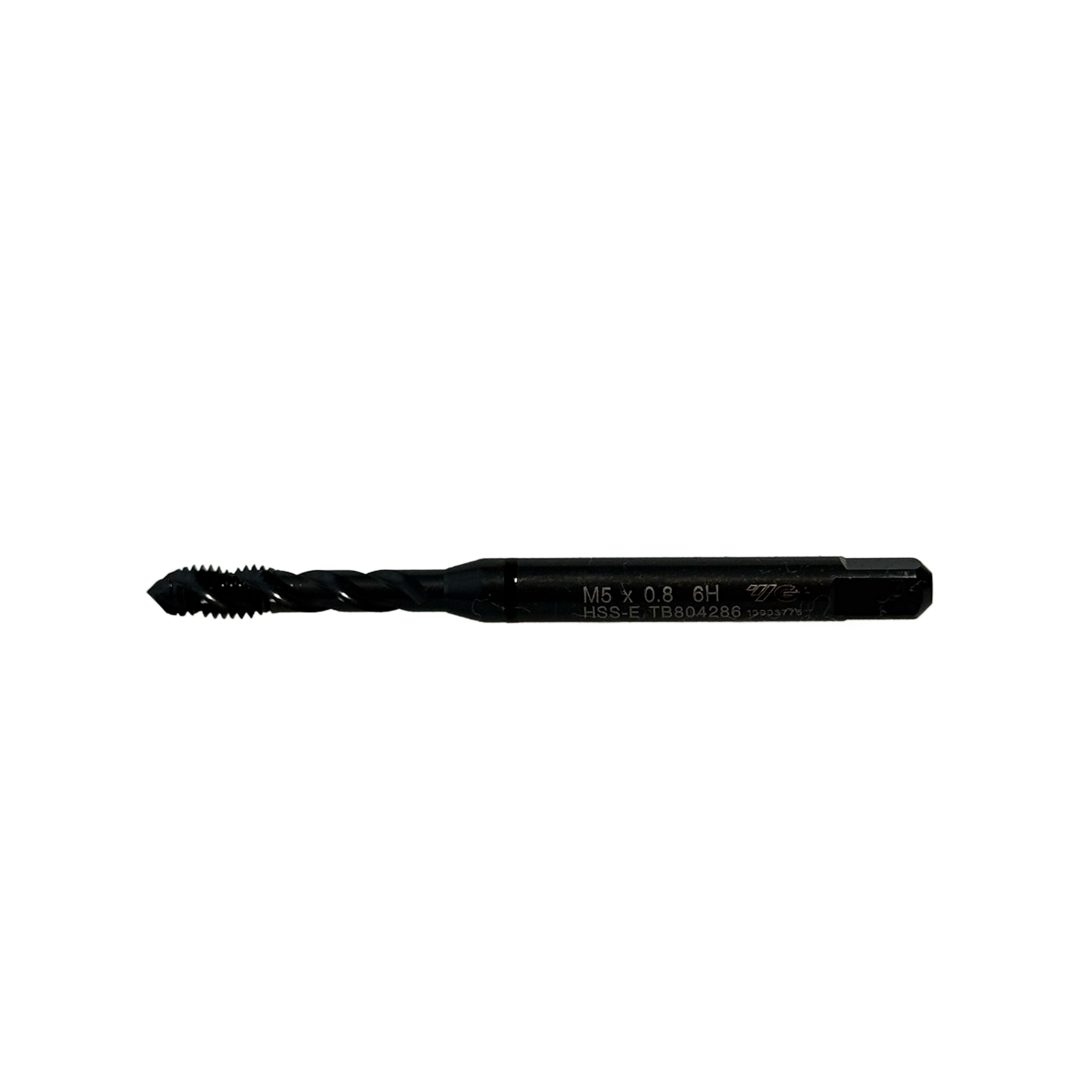

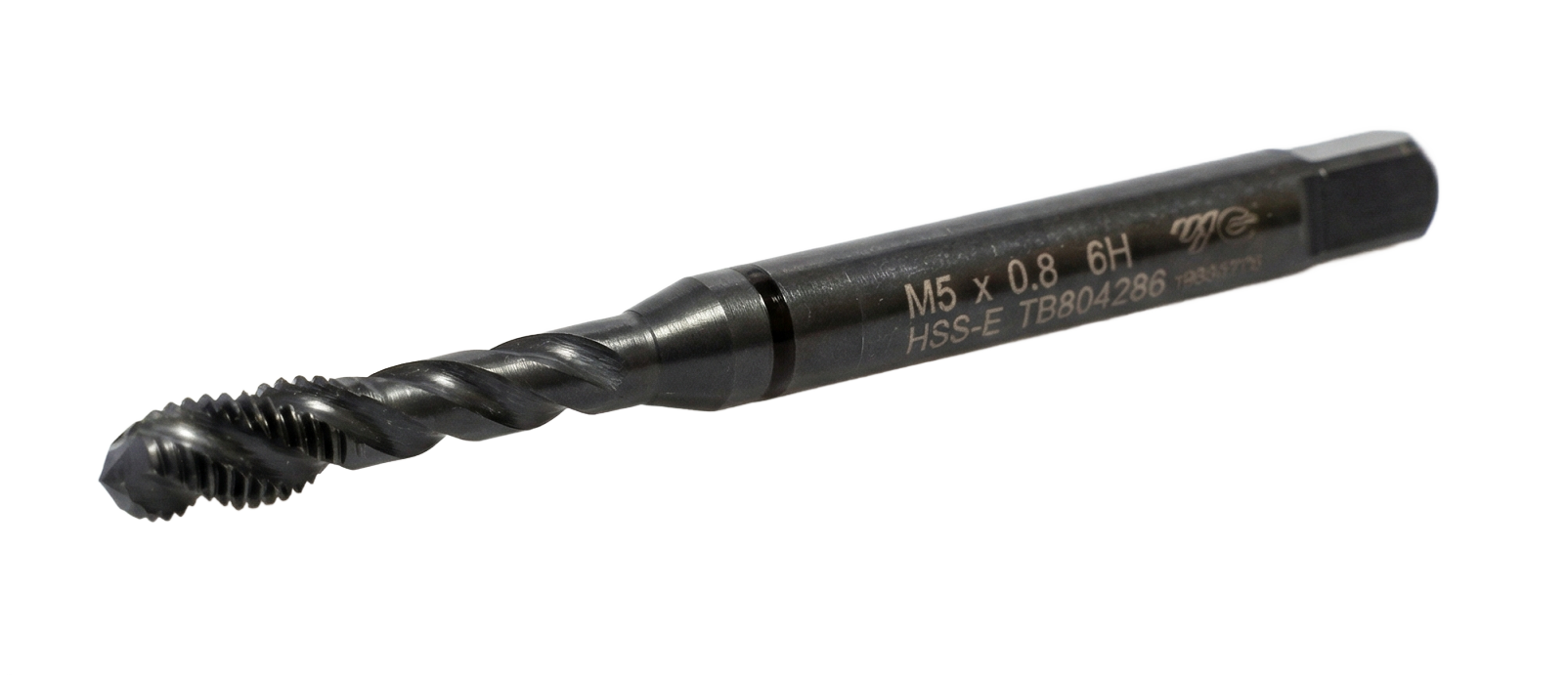

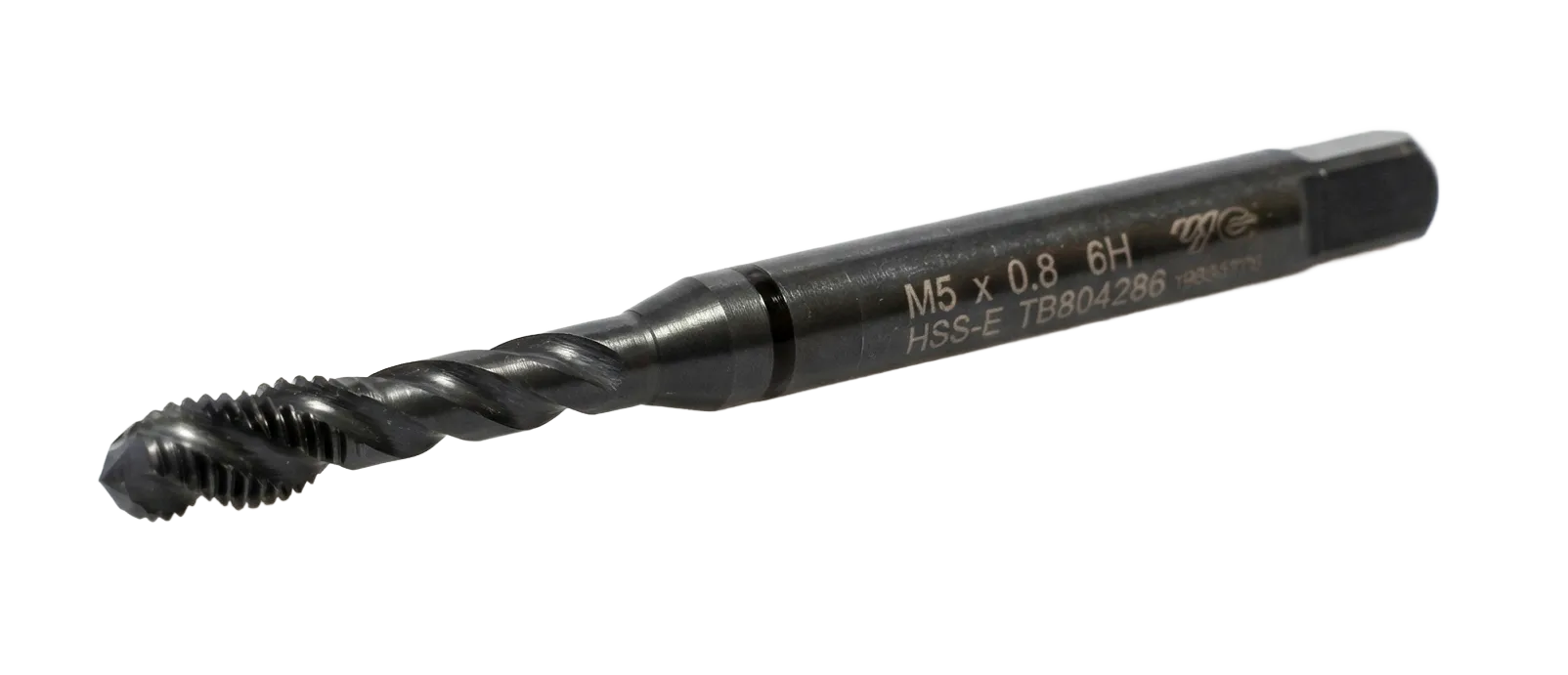

Метчик ходовой глухой М5 х 0,8 мм, YG-1 <TB804286> со спиральной канавкой

Метчики винтовые для нарезания метрической резьбы точного профиля М5 c шагом 0.8 мм. Класс резьбы 6H.
Машинный метчик из быстрорежущей стали HSS-E со спиральной стружечной канавкой с углом спирали 60 градусов.
Заходная часть C (2-3 витка). С покрытием Vap (отпуск в атмосфере пара).

Мы на портале поставщиков:
ID СТЕ: 38754529

Подробности

Характеристики

Тип фрезы

—

Ходовая

Высокопроизводительный инструмент экспертного класса для быстрого и безопасного нарезания метрической резьбы М5 в глухих отверстиях на станках с ЧПУ и универсальном оборудовании. Метчик YG-1 серии TB804 с правой винтовой (спиральной) канавкой — это профессиональное решение, специально разработанное для решения проблем со стружкой в глухих отверстиях. Спиральная геометрия работает по принципу сверла: она эффективно вытягивает стружку вверх и наружу из отверстия, предотвращая её скопление на дне и исключая риск внезапной поломки дорогостоящего инструмента.

Ключевые преимущества метчика YG-1 TB804286
1. Угол наклона спирали оптимизирован для бесперебойного выноса стружки навстречу движению инструмента. Это критически важно для защиты резьбы от повторного перерезания стружки и заклинивания метчика.
2. Использование высококачественного кобальтового сплава стали гарантирует длительный ресурс инструмента при работе с конструкционными, легированными и нержавеющими сталями.
3. Прецизионно отшлифованный профиль резьбы обеспечивает получение витков высокой точности с низким уровнем шероховатости.
4. Геометрия режущей части обеспечивает легкое врезание и снижает крутящий момент, что продлевает срок службы оборудования и инструментальной оснастки.
5. Предсказуемая стойкость метчика позволяет минимизировать время простоя и процент брака при крупносерийном производстве.

Области применения
• Машиностроение, приборостроение и производство автокомпонентов.
• Нарезание резьбы в деталях из сталей средней твердости, нержавеющей стали и алюминиевых сплавов.
• Высокоскоростная обработка на современных центрах с ЧПУ.

Технические характеристики

D1 Диаметр общий	6 мм
L1 Длина общая	70 мм
D2 Диаметр режущей части	4,2
L2 Длина режущей части	25 мм
K Размер квадрата	4,9 мм
K1 Длина квадрата	8 мм
Вид шага	основной (стандартный, крупный)
Тип отверстия	глухие
Размер резьбы	М5
Шаг резьбы	0,8
Материал метчика	HSS-E (Р6М5К5)

Канавка	спиральная
Покрытие	Vap
Обрабатываемый материал	сталь нержавеющая сталь чугун цветные металл
Вес:	0.014 кг
Направление спирали	правое
Марка метчика	TB804
Марка	YG-1

Рекомендации по эксплуатации
Для достижения максимального срока службы инструмента серии TB804286 рекомендуется использовать специализированные патроны для метчиков (с осевой компенсацией или жесткие цанги для ЧПУ). Применение качественной СОЖ (эмульсии или масла для резьбонарезания) является обязательным условием для эффективного охлаждения и снижения трения.

Заберите заказ в течение дня или воспользуйтесь доставкой, весь товар в наличии в RC Machinery! Оставьте заявку, и наш менеджер свяжется с Вами для консультации в течение 10 минут.

ISO	Материал		Состояние	Прочность на разрыв [Н/мм2]	Удельная сила резанья	mс2	Твердость HB	Материал No.
P	Конструкционная сталь, стальное литье, автоматная сталь	< 0.25 %С	Отожженная	420	1350	0.21	125	1
		>= 0.25 %С	Отожженная	650	1500	0.22	190	2
		< 0.55 %С	Закаленная и отпущенная	850	1675	0.24	250	3
		>= 0.55 %С	Отожженная	750	1700	0.24	220	4
			Закаленная и отпущенная	1000	1900	0.24	300	5
	Низколегированная сталь и стальное литье (содержание легирующих компонентов менее 5%)		Отожженная	600	1775	0.24	200	6
				930	1675	0.24	275	7
			Закаленная и отпущенная	1000	1725	0.24	300	8
				1200	1800	0.24	350	9
	Легированная сталь, стальное литье, инструментальная сталь		Отожженная	680	2450	0.23	200	10
	Легированная сталь, стальное литье, инструментальная сталь		Закаленная и отпущенная	1100	2500	0.23	325	11
M	Нержавеющая сталь и стальное литье		Ферритная/ мартенситная	680	1875	0.21	200	12
			Мартенситная	820	1875	0.21	240	13
			Аустенитная	600	2150	0.20	180	14
K	Серый чугун (GG)		Перлитный/ ферритный		1150	0.20	180	15
	Серый чугун (GG)		Перлитный/ мартенситный		1350	0.28	260	16
	Чугун с шаровидным графитом (GGG)		Ферритный		1225	0.25	160	17
	Чугун с шаровидным графитом (GGG)		Перлитный		1350	0.28	250	18
	Ковкий чугун		Ферритный		1225	0.25	130	19
	Ковкий чугун		Перлитный		1420	0.3	230	20
N	Деформируемые алюминивые сплавы		Неструктурированные	700	0.25		60	21
	Деформируемые алюминивые сплавы		Cтруктурированные	800	0.25		100	22
	Литейные алюминивые сплавы	<=12% Si	Неструктурированные	700	0.25		75	23
			Cтруктурированные	700	0.25		90	24
		>12% Si	Жаропрочные	750	0.25		130	25
	Медные сплавы	>1% Рb	Свинцовая бронза	700	0.27		110	26
			Латунь	700	0.27		90	27
			Электролитическая медь	700	0.27		100	28
	Неметаллические материалы		Дюропласт, волокниты					29
	Неметаллические материалы		Твердая резина					30
S	Жаропрочные сплавы	Fе-основа	Отожженная		2600	0.24	200	31
		Fе-основа	Структурированные		3100	0.24	280	32
		Ni- или Со-основа	Отожженная		3300	0.24	250	33
			Структурированные		3300	0.24	350	34
			Литье		3300	0.24	320	35
	Титан и титановые сплавы			RM 400	1700	0.23		36
	Титан и титановые сплавы		Альфа+бета структур. сплавы	RM 1050	2110	0.22		37
H	Закаленная сталь		Закаленная		4600		55 HRc	38
	Закаленная сталь		Закаленная		4700		60 HRc	39
	Отбеленный чугун		Литье		4600		400	40
	Чугун		Закаленная		4500		55 HRc	41
