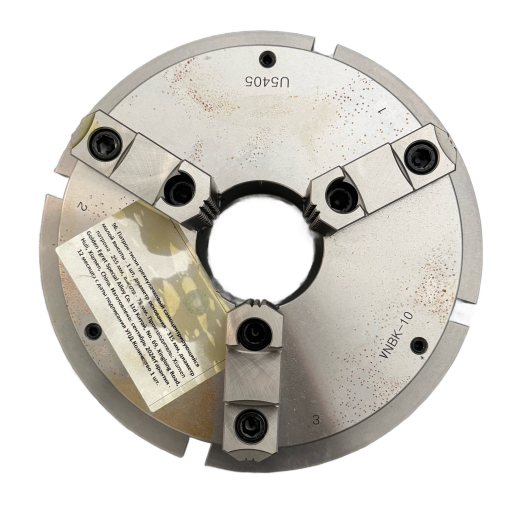

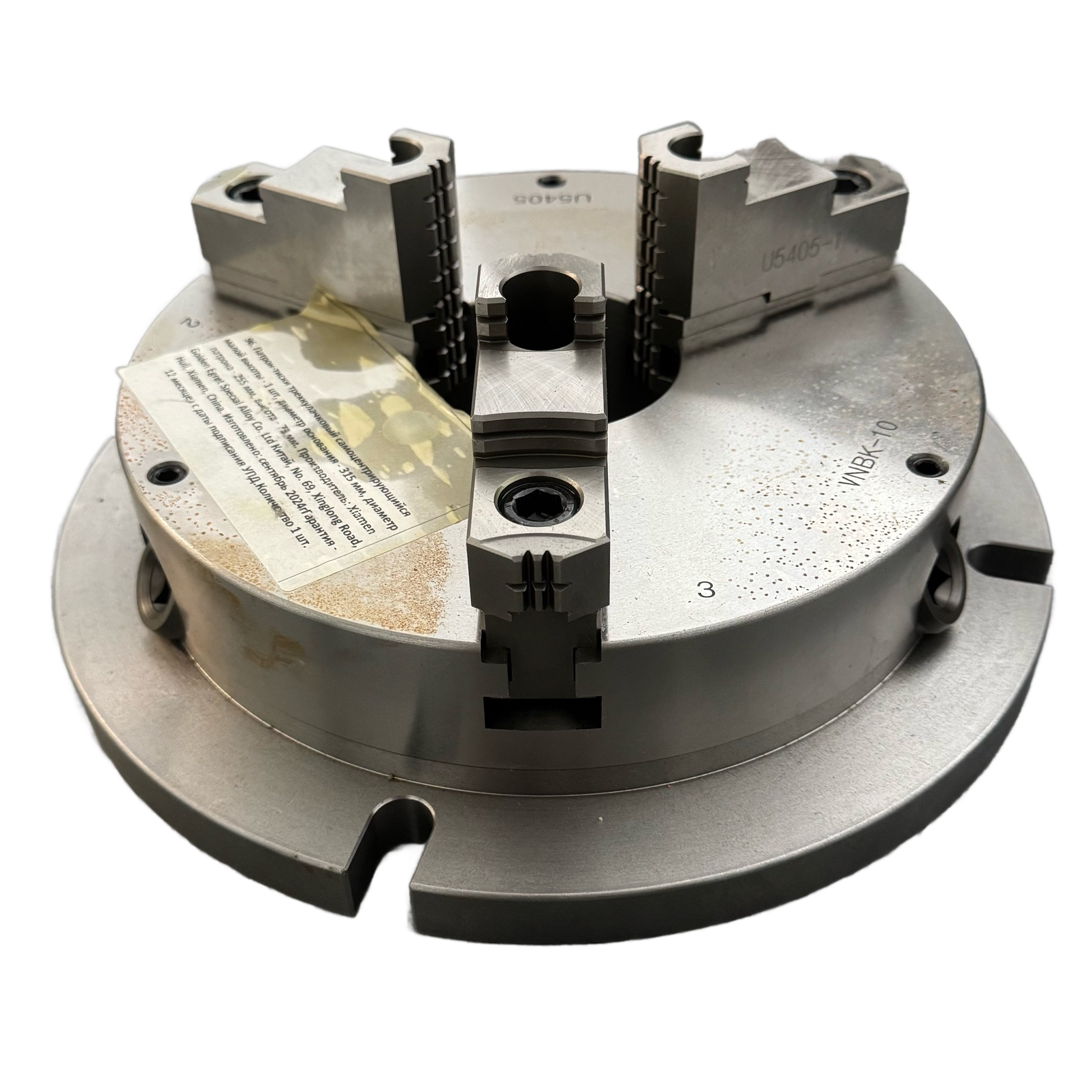

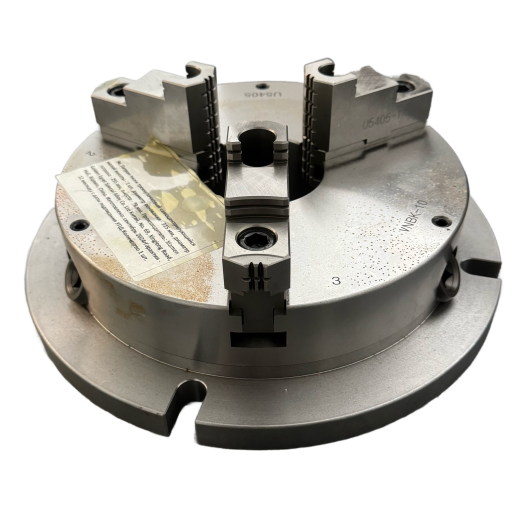

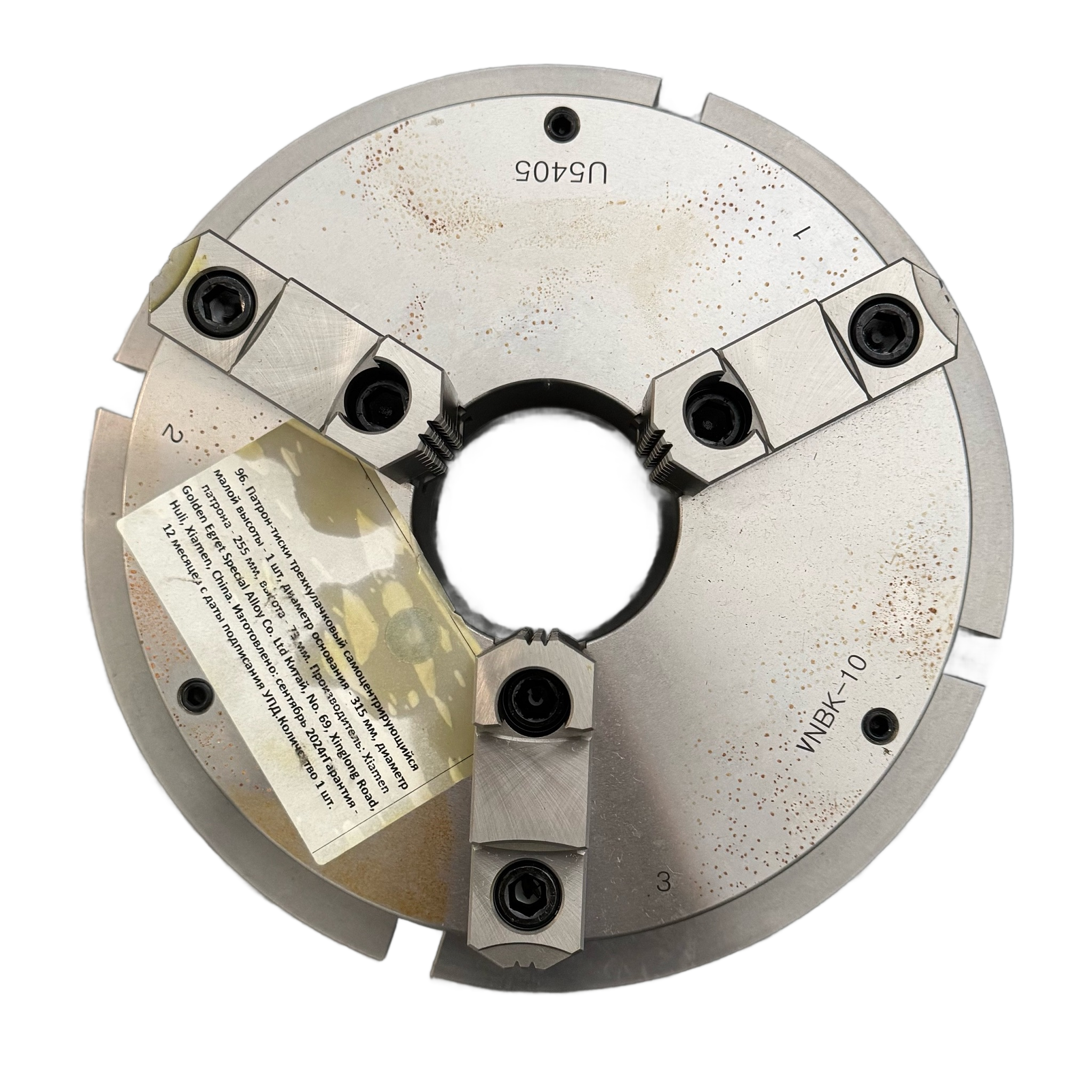

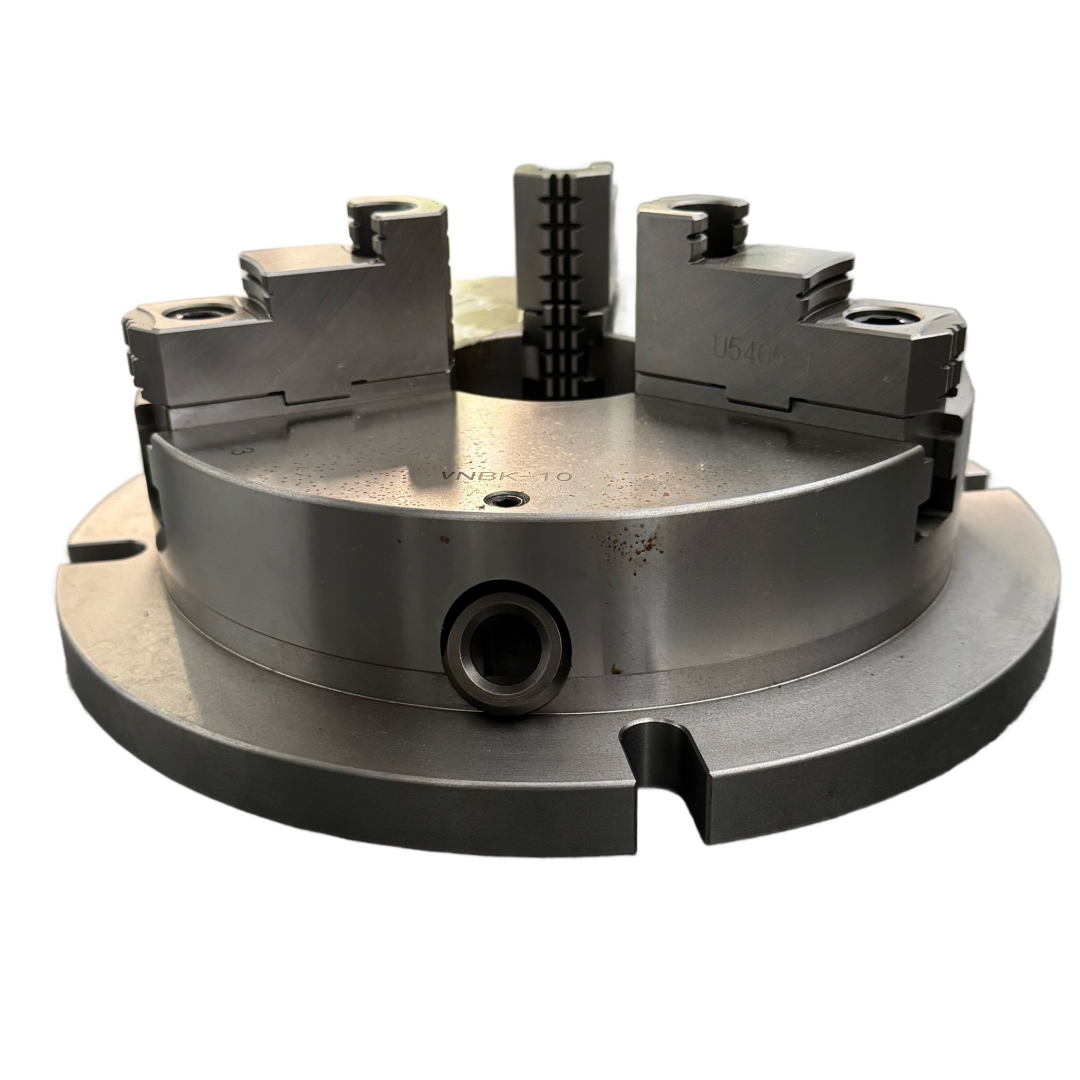

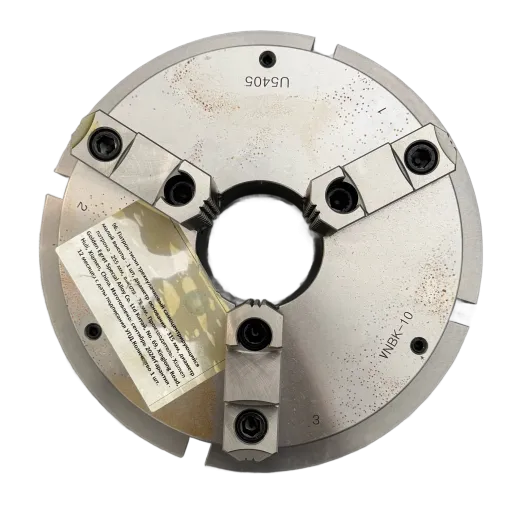

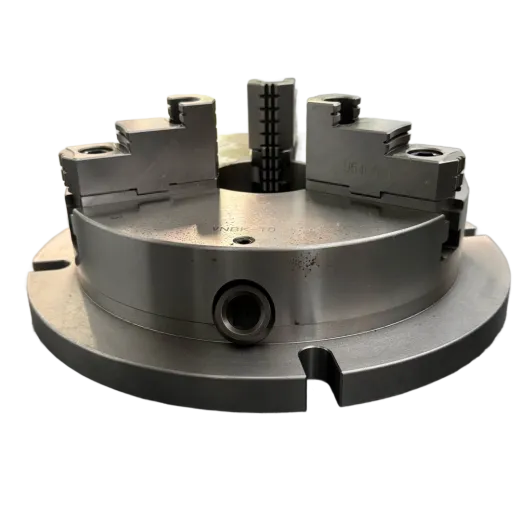

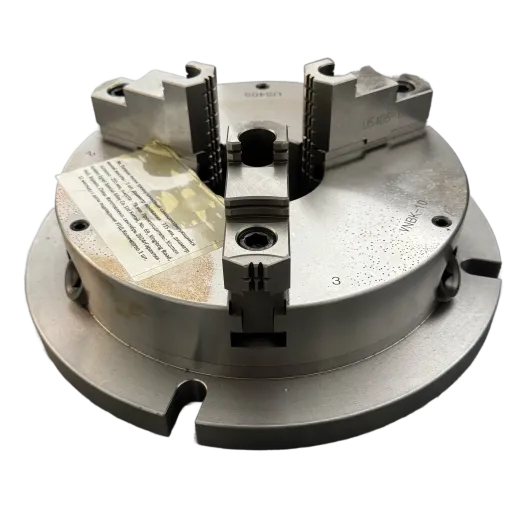

Патрон-тиски трехкулачковый самоцентрирующийся малой высоты, CNCM <VNBK-10>

3-х кулачковый патрон VNBK малой высоты (H — 73 мм) для фрезерных, сверлильных и ЧПУ-станков.
Серия тисков: VNBK
Применение : для фрезерных и сверлильных станков

Мы на портале поставщиков:
ID СТЕ: 38755021

Подробности

Характеристики

Тип фрезы

—

Трехкулачковая

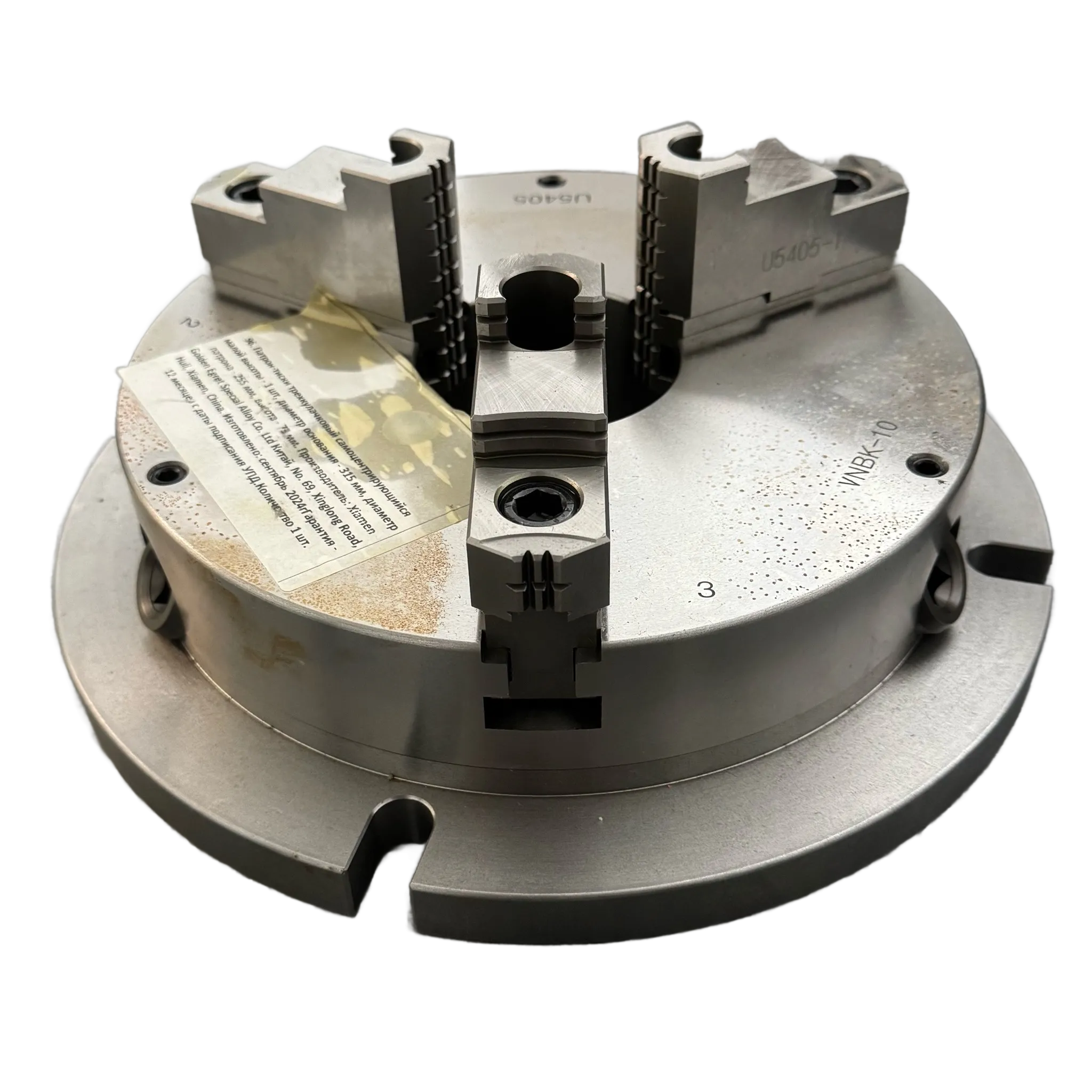

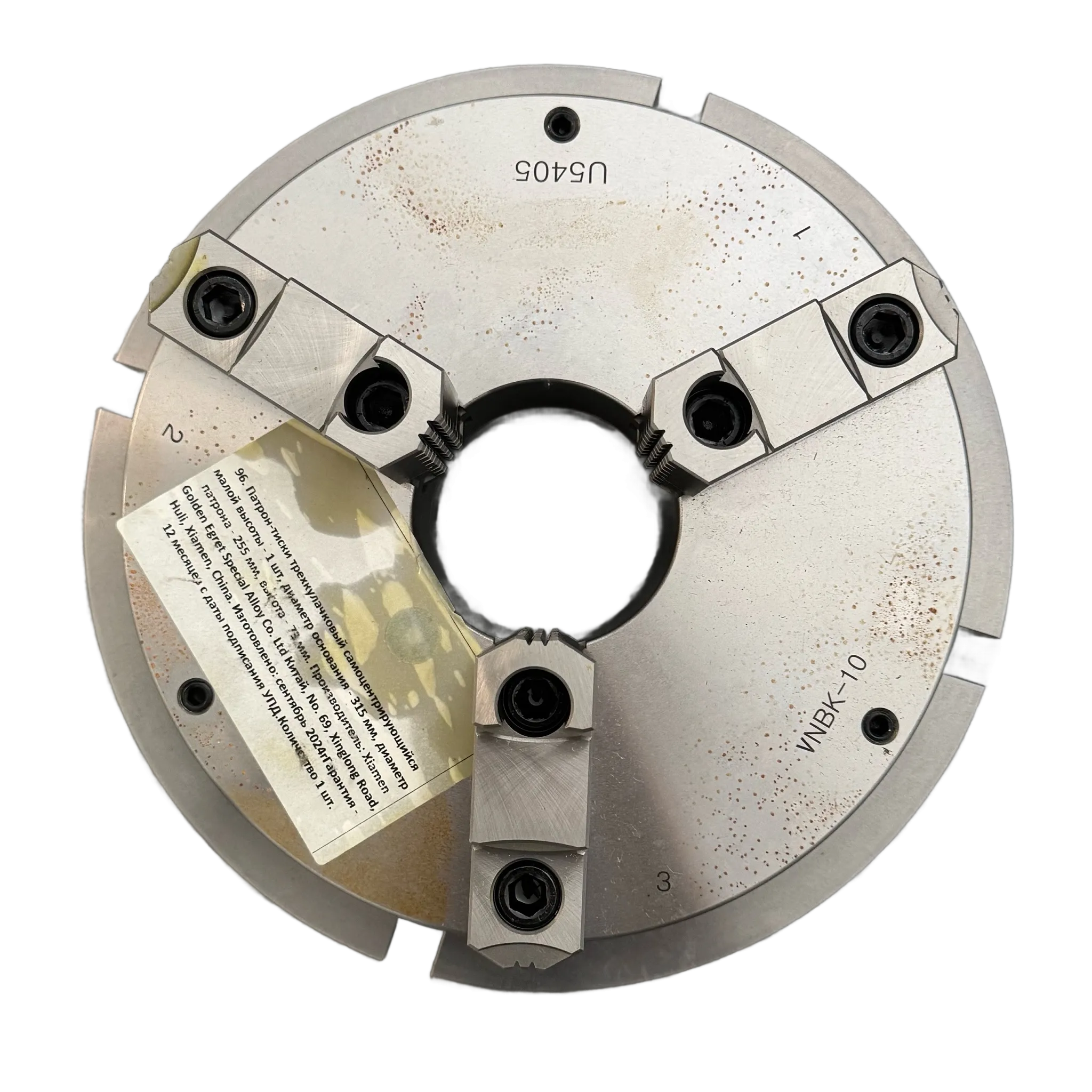

Диаметр основания 315 мм, диаметр патрона 255 мм, высота 73 мм. 3-х кулачковый патрон малой высоты для фрезерных станков. Проходное отверстие. Компактный, тонкий и при этом мощный фрезерный патрон-тиски на основании с механизмом зажима под 30°.

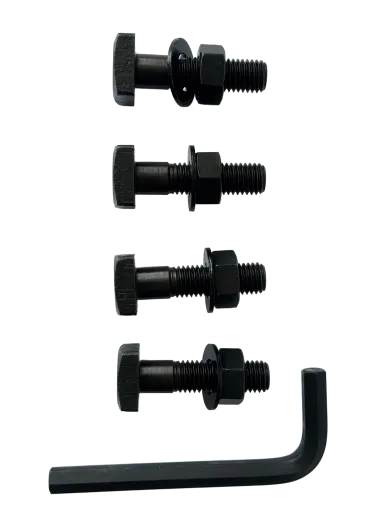

Конструкция патрона: спирально-реечный самоцентрирующийся. Посадка через фланец, стационарный зажимной патрон крепится в Т-образные пазы рабочей поверхности фрезерного стола с помощью стандартных сухарей, шпилек и гаек.

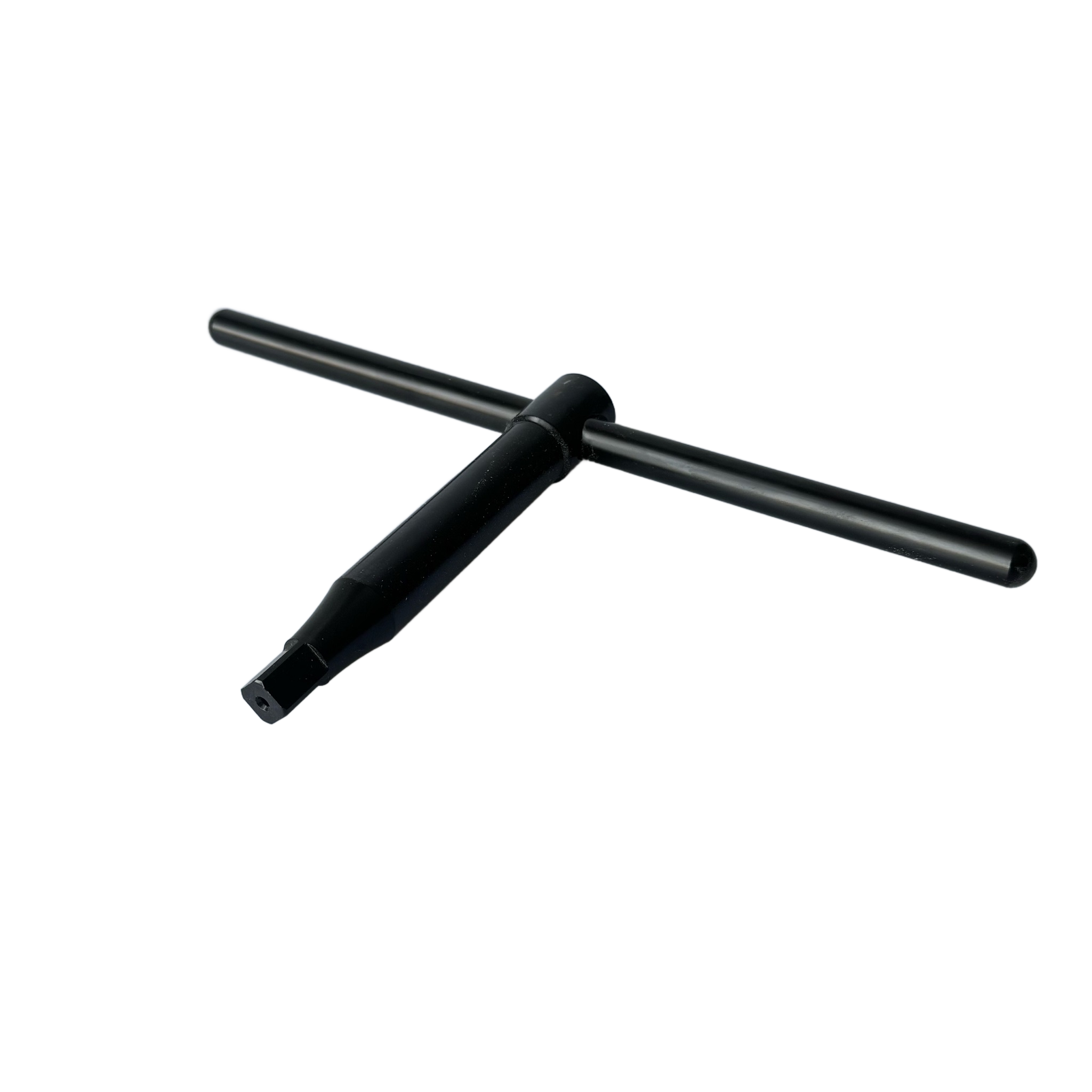

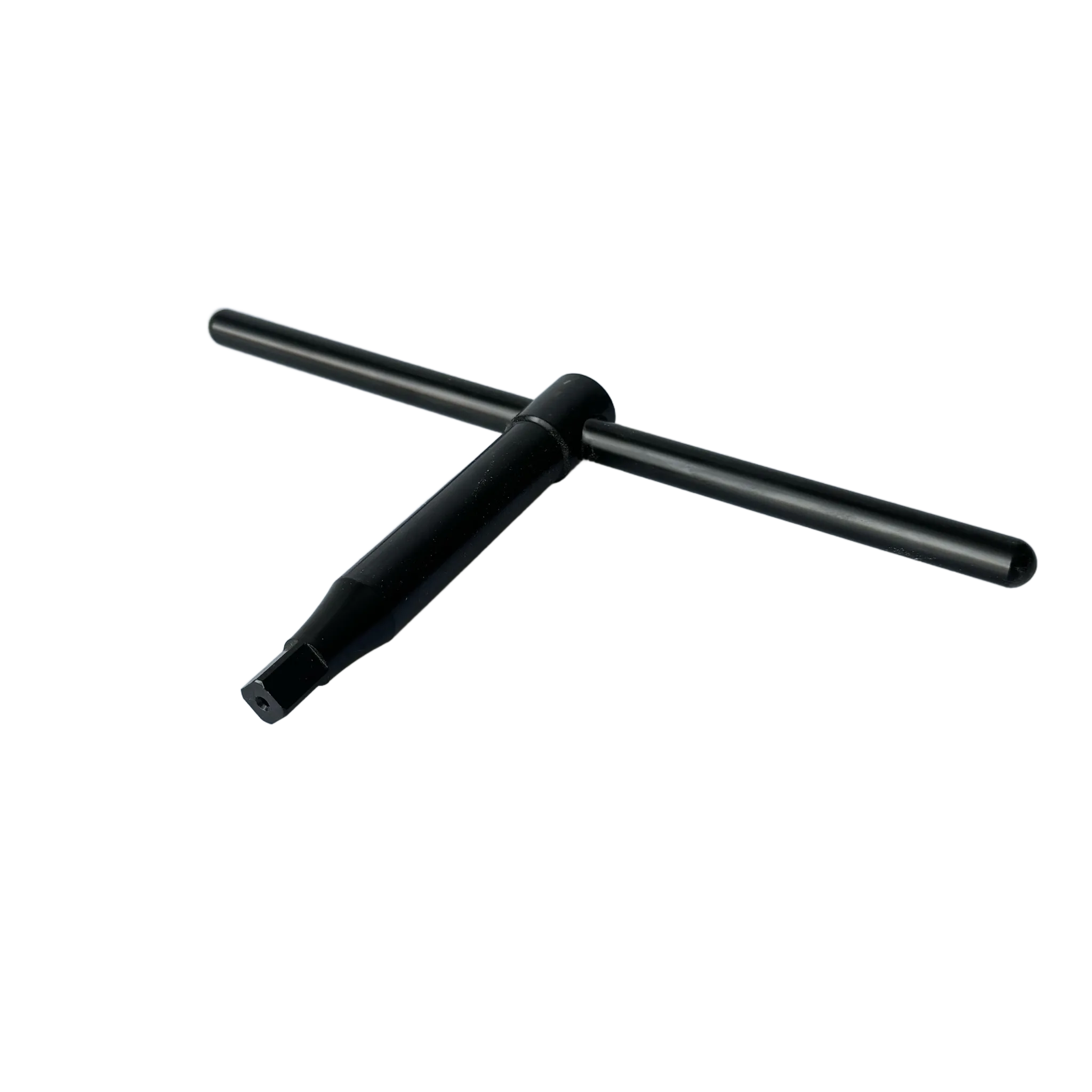

Конструкция трехкулачковых тисков типа VNBK позволяет надежно зажать заготовку и увеличить длину обработки благодаря небольшой высоте патрона. В комплект входит: патрон с основанием, ключ, реверсивные каленые кулачки 3 шт. Крепежные элементы приобретаются отдельно.

Особенности патрона VNBK:

Патрон имеет несколько мест для установки ключа по периферии наружного диаметра под углом 30°, что позволяет удобно вращать ручку и мощно зажать кулачки на заготовке.

Конструкция низкого патрона POWER SUPER THIN* (*мощный супертонкий) увеличивает допустимую длину в операциях механической обработки (свободный ход по оси Z).
Заготовка может быть зажата как за наружный диаметр на зажим, так и на разжим за внутренний диаметр. Макс. зажим наружного диаметра: Ø12-250. Макс. зажим внутреннего диаметра: Ø72-240.

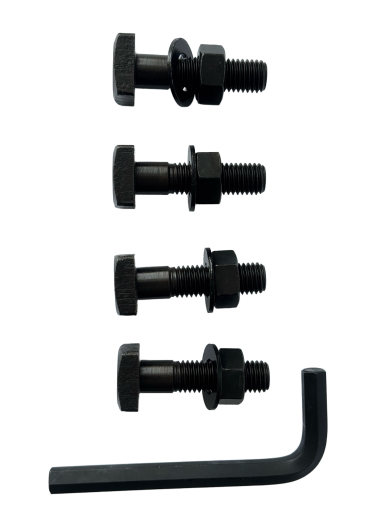

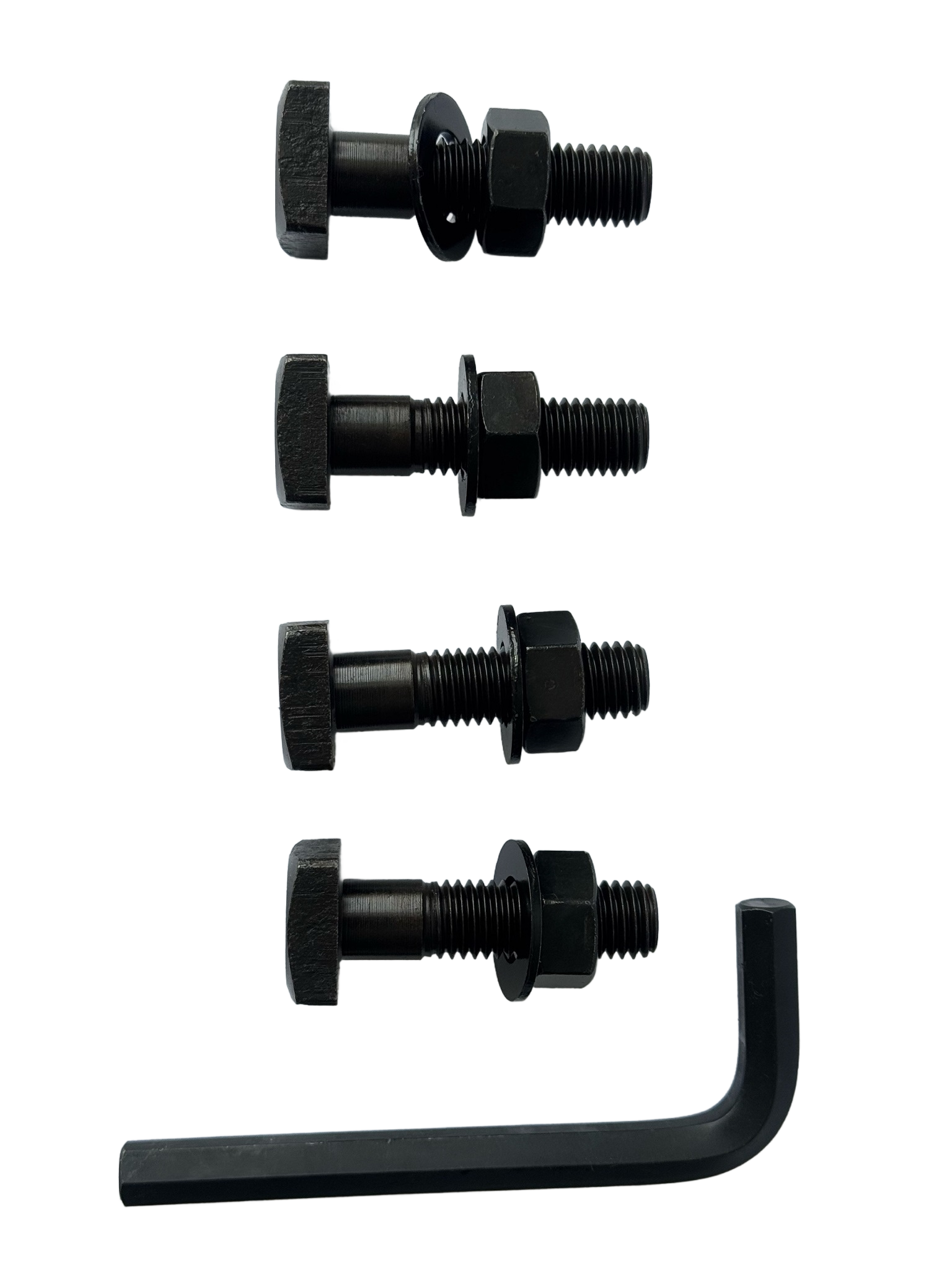

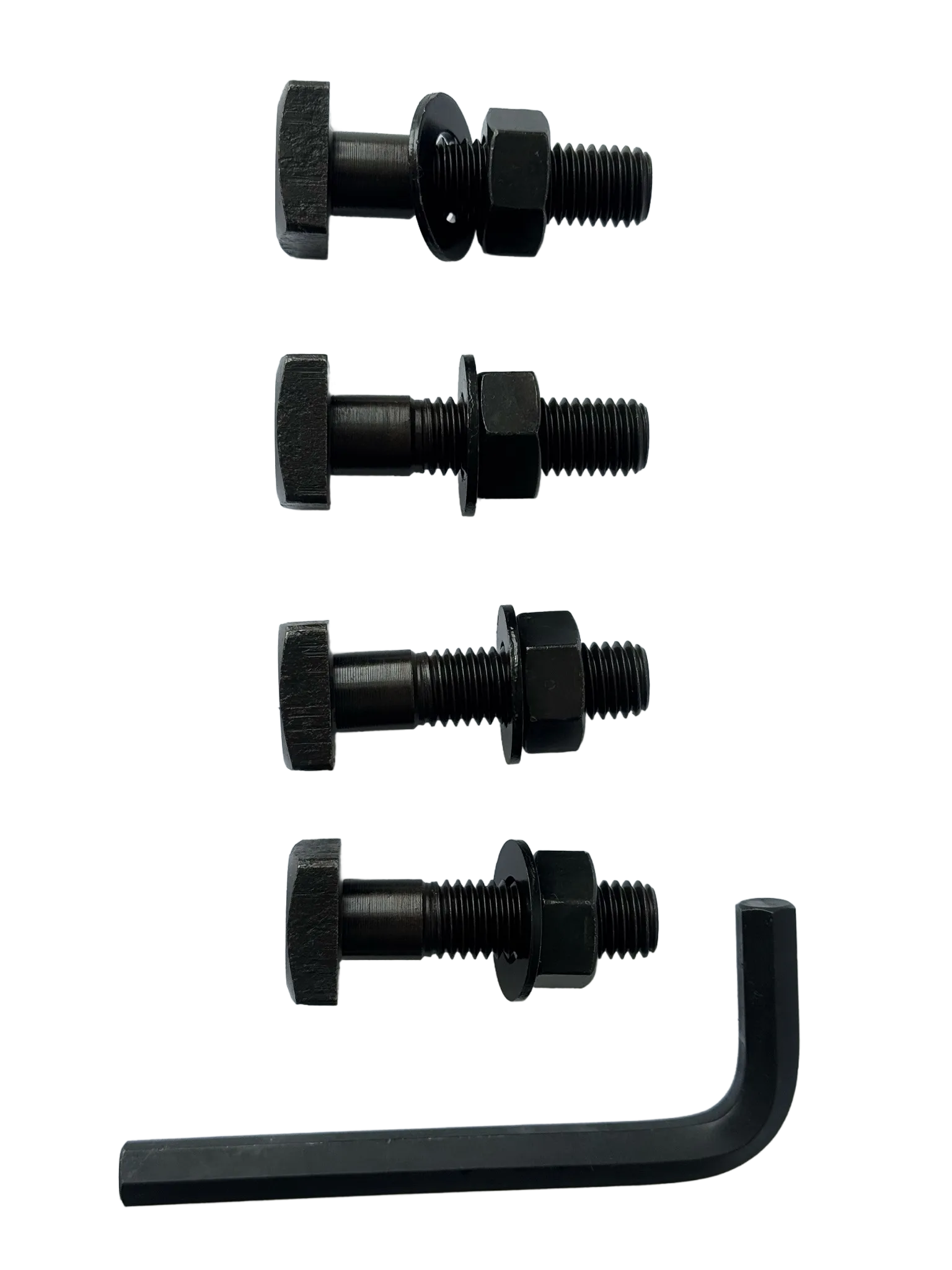

Конструкция фланцевого типа облегчает операции загрузки и разгрузки. Фланец крепится в Т-образные пазы рабочей поверхности стола с помощью стандартных сухарей, шпилек и гаек.
Стационарный, неповоротный.
Имеет сквозное центральное отверстие для размещения длинной детали.
Конструкция зажима POWERFUL TYPE* (*мощный тип) может использоваться как с жесткими, так и с мягкими кулачками, в зависимости от задачи.
Экономит рабочее пространство станка.
На корпусе тисков имеется тавотница для шприцевания смазкой

Ручные 3-х кулачковые патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей во фрезерных, сверлильных, расточных станках, обрабатывающих центрах с ЧПУ. Оснастка оптимальна для горизонтальных фрезерных и сверлильных работ, также для обработки на наклоняемых столах.

Материал: шаровидный чугун.

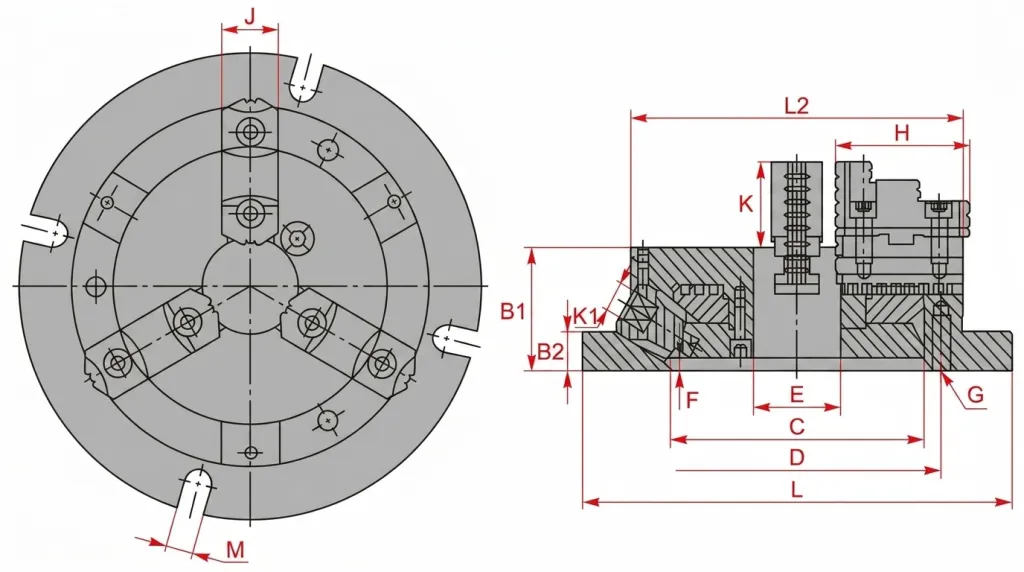

Технические характеристики

L	315 мм
B1	73
B2	20
C	190
D	210
E	80
F	6
G	3-М12

H	93
J	32
K	52
K1	12
L2	255
M	16
Вес	31.100 кг

Заберите заказ в течение дня или воспользуйтесь доставкой, весь товар в наличии в RC Machinery! Оставьте заявку, и наш менеджер свяжется с Вами для консультации в течение 10 минут.

ISO	Материал		Состояние	Прочность на разрыв [Н/мм2]	Удельная сила резанья	mс2	Твердость HB	Материал No.
P	Конструкционная сталь, стальное литье, автоматная сталь	< 0.25 %С	Отожженная	420	1350	0.21	125	1
		>= 0.25 %С	Отожженная	650	1500	0.22	190	2
		< 0.55 %С	Закаленная и отпущенная	850	1675	0.24	250	3
		>= 0.55 %С	Отожженная	750	1700	0.24	220	4
			Закаленная и отпущенная	1000	1900	0.24	300	5
	Низколегированная сталь и стальное литье (содержание легирующих компонентов менее 5%)		Отожженная	600	1775	0.24	200	6
				930	1675	0.24	275	7
			Закаленная и отпущенная	1000	1725	0.24	300	8
				1200	1800	0.24	350	9
	Легированная сталь, стальное литье, инструментальная сталь		Отожженная	680	2450	0.23	200	10
	Легированная сталь, стальное литье, инструментальная сталь		Закаленная и отпущенная	1100	2500	0.23	325	11
M	Нержавеющая сталь и стальное литье		Ферритная/ мартенситная	680	1875	0.21	200	12
			Мартенситная	820	1875	0.21	240	13
			Аустенитная	600	2150	0.20	180	14
K	Серый чугун (GG)		Перлитный/ ферритный		1150	0.20	180	15
	Серый чугун (GG)		Перлитный/ мартенситный		1350	0.28	260	16
	Чугун с шаровидным графитом (GGG)		Ферритный		1225	0.25	160	17
	Чугун с шаровидным графитом (GGG)		Перлитный		1350	0.28	250	18
	Ковкий чугун		Ферритный		1225	0.25	130	19
	Ковкий чугун		Перлитный		1420	0.3	230	20
N	Деформируемые алюминивые сплавы		Неструктурированные	700	0.25		60	21
	Деформируемые алюминивые сплавы		Cтруктурированные	800	0.25		100	22
	Литейные алюминивые сплавы	<=12% Si	Неструктурированные	700	0.25		75	23
			Cтруктурированные	700	0.25		90	24
		>12% Si	Жаропрочные	750	0.25		130	25
	Медные сплавы	>1% Рb	Свинцовая бронза	700	0.27		110	26
			Латунь	700	0.27		90	27
			Электролитическая медь	700	0.27		100	28
	Неметаллические материалы		Дюропласт, волокниты					29
	Неметаллические материалы		Твердая резина					30
S	Жаропрочные сплавы	Fе-основа	Отожженная		2600	0.24	200	31
		Fе-основа	Структурированные		3100	0.24	280	32
		Ni- или Со-основа	Отожженная		3300	0.24	250	33
			Структурированные		3300	0.24	350	34
			Литье		3300	0.24	320	35
	Титан и титановые сплавы			RM 400	1700	0.23		36
	Титан и титановые сплавы		Альфа+бета структур. сплавы	RM 1050	2110	0.22		37
H	Закаленная сталь		Закаленная		4600		55 HRc	38
	Закаленная сталь		Закаленная		4700		60 HRc	39
	Отбеленный чугун		Литье		4600		400	40
	Чугун		Закаленная		4500		55 HRc	41
