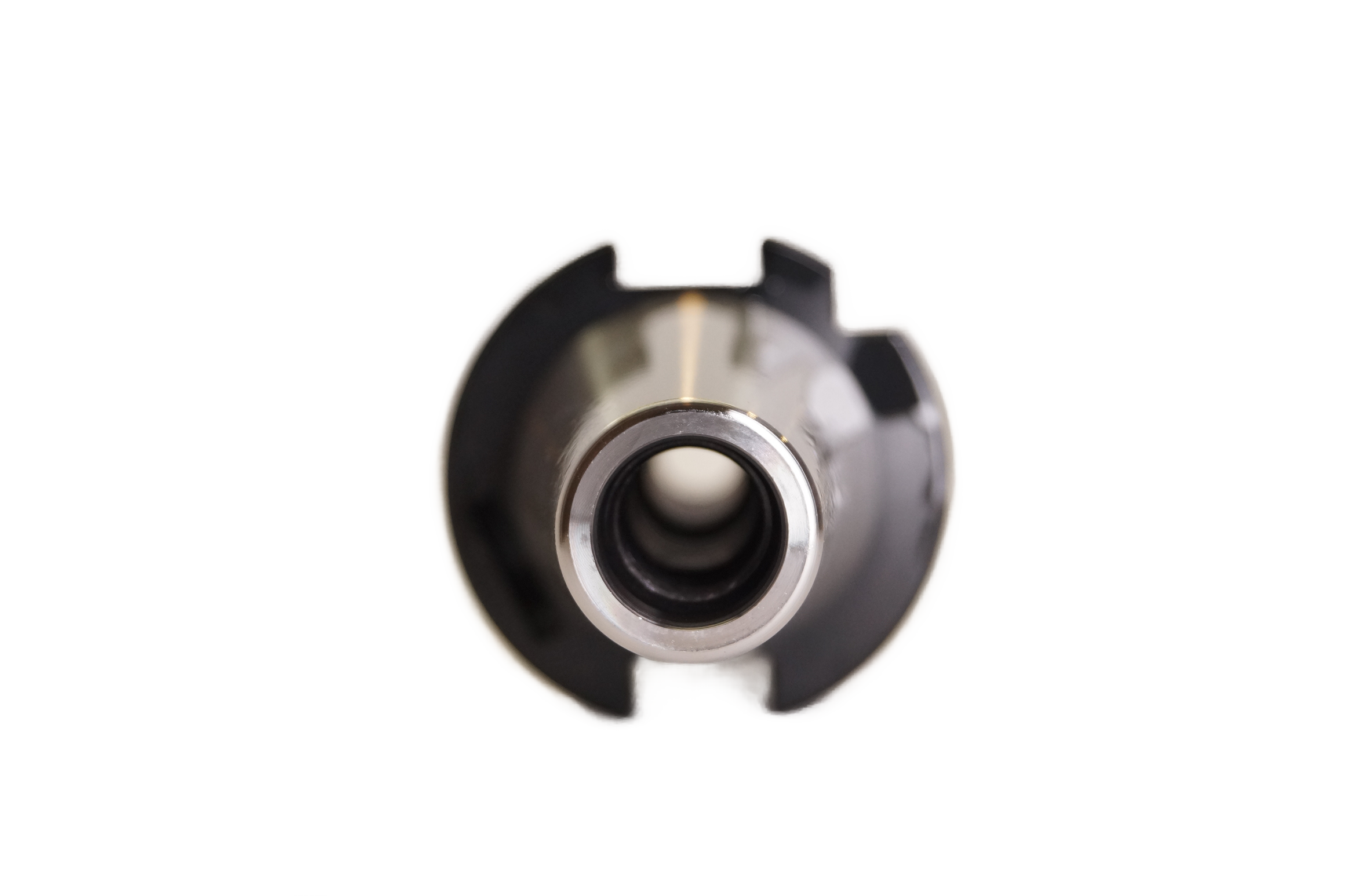

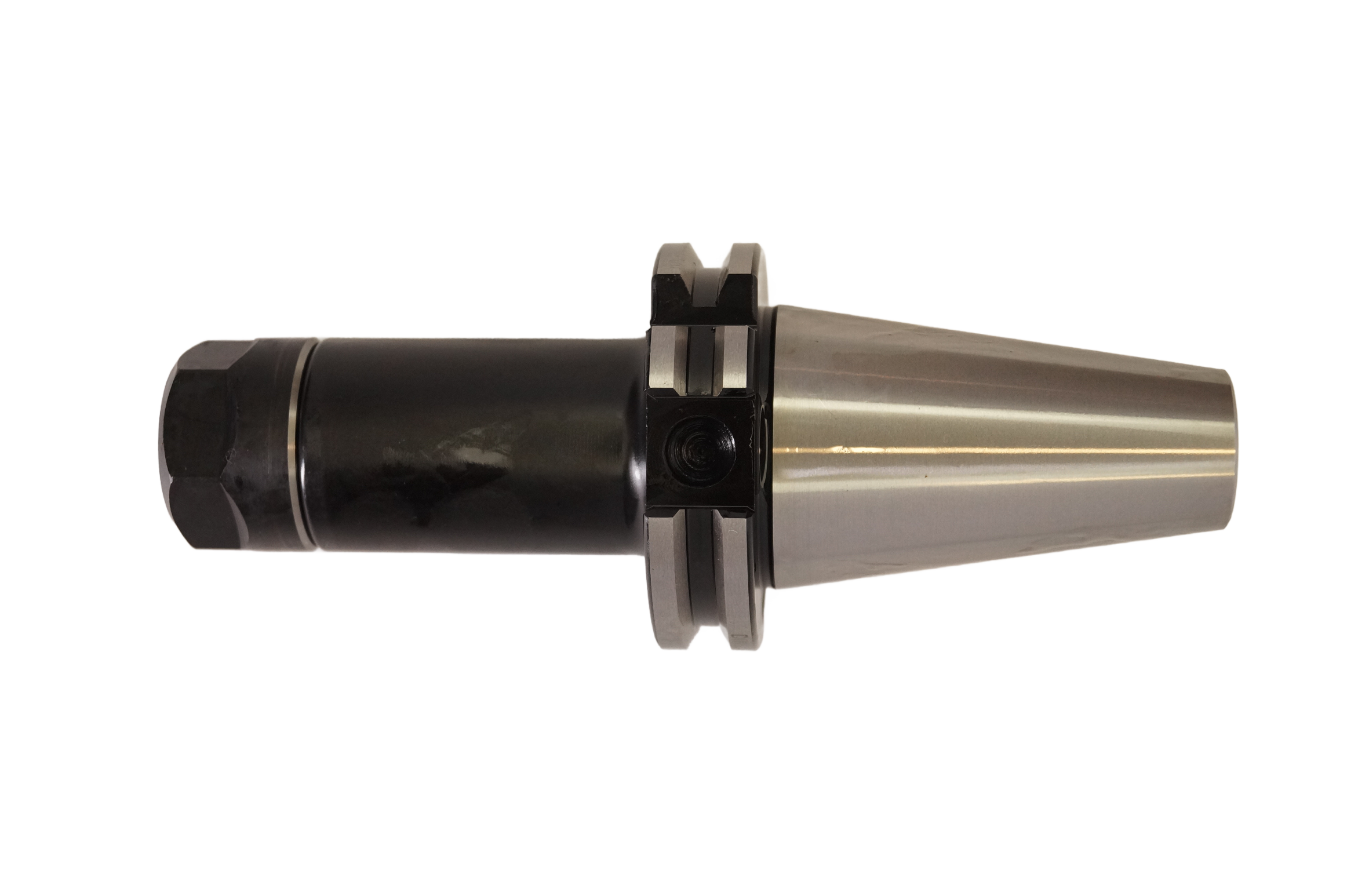

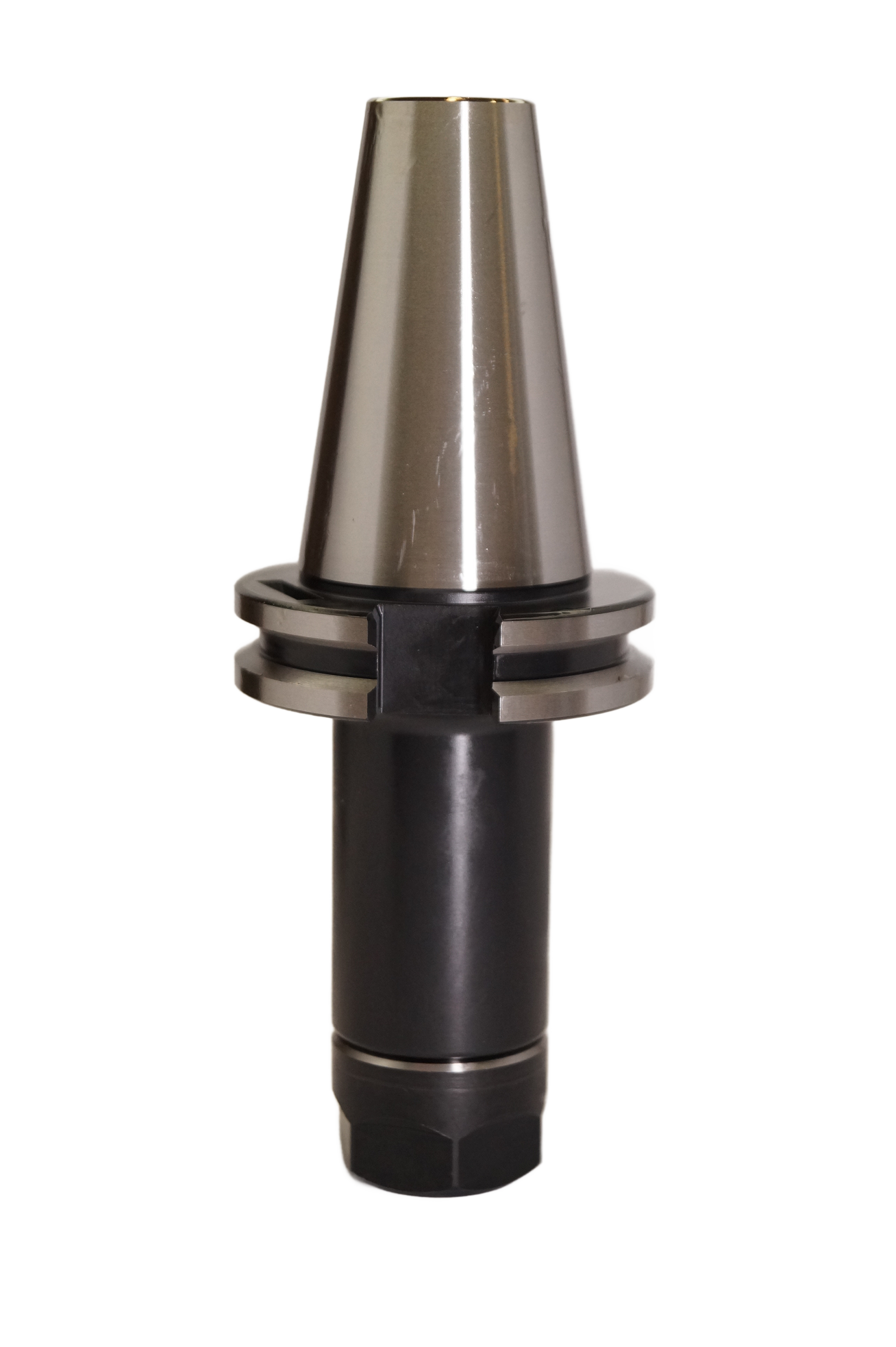

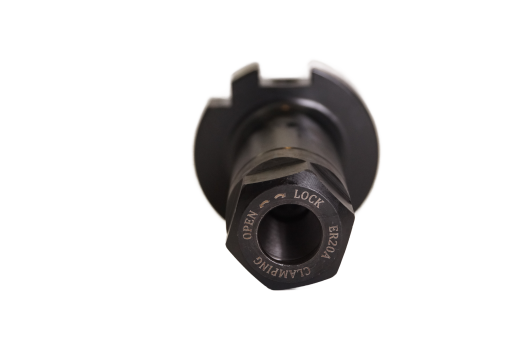

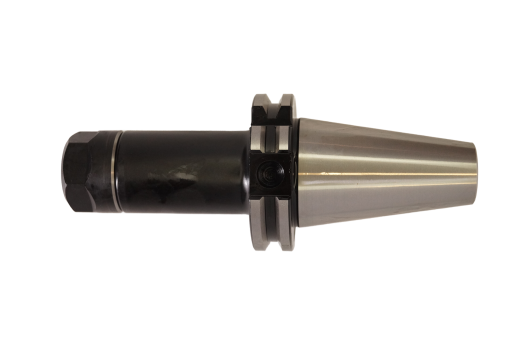

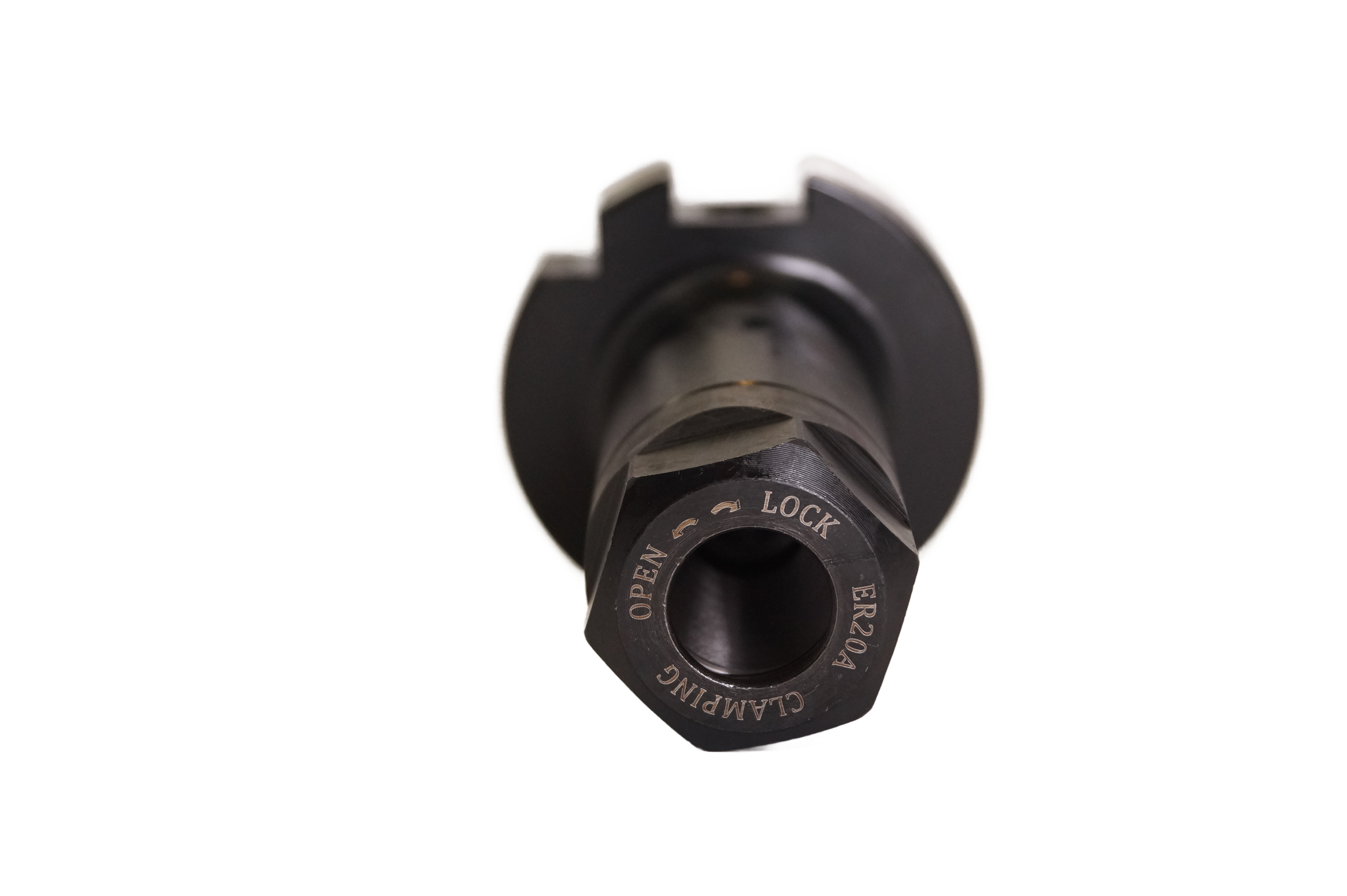

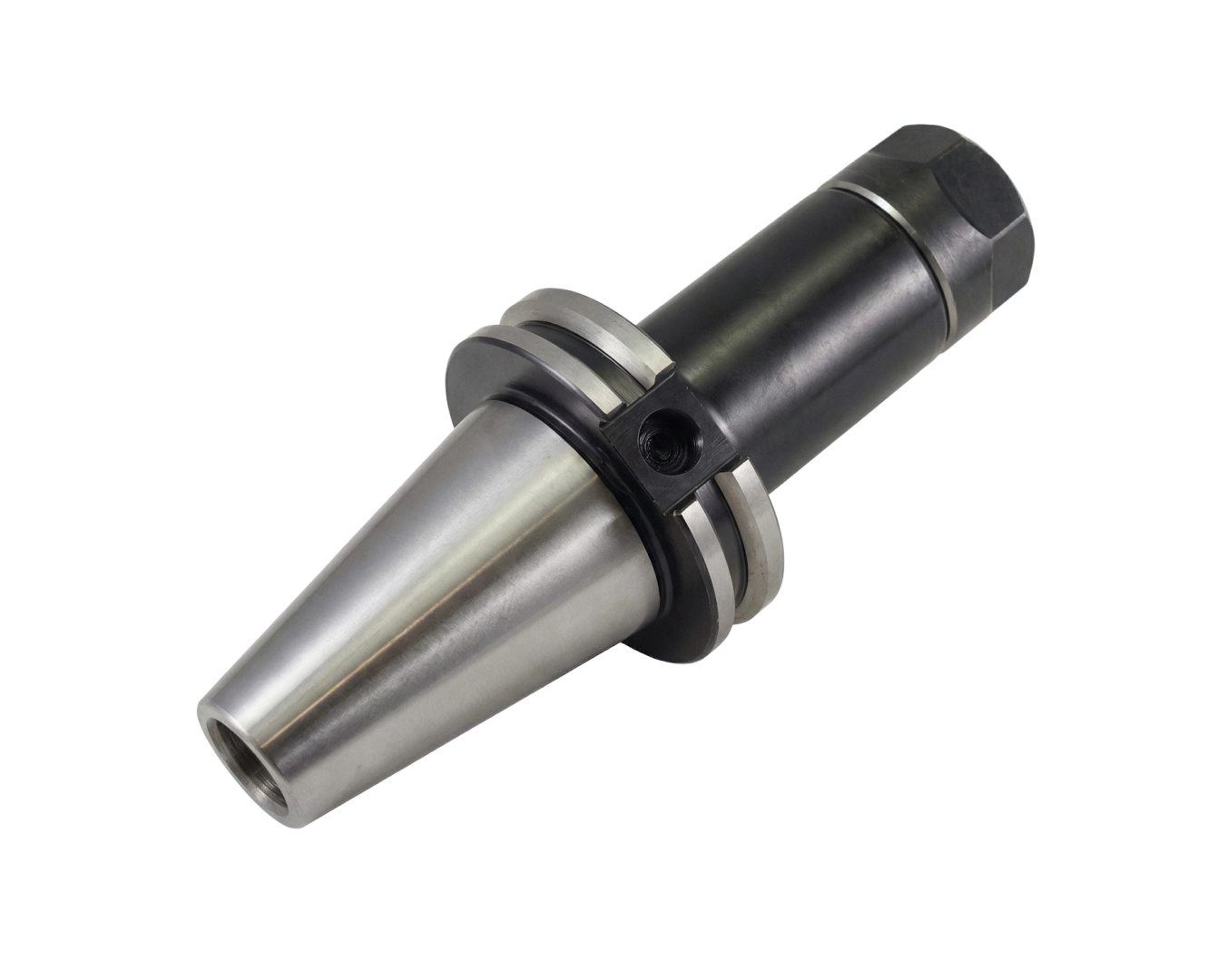

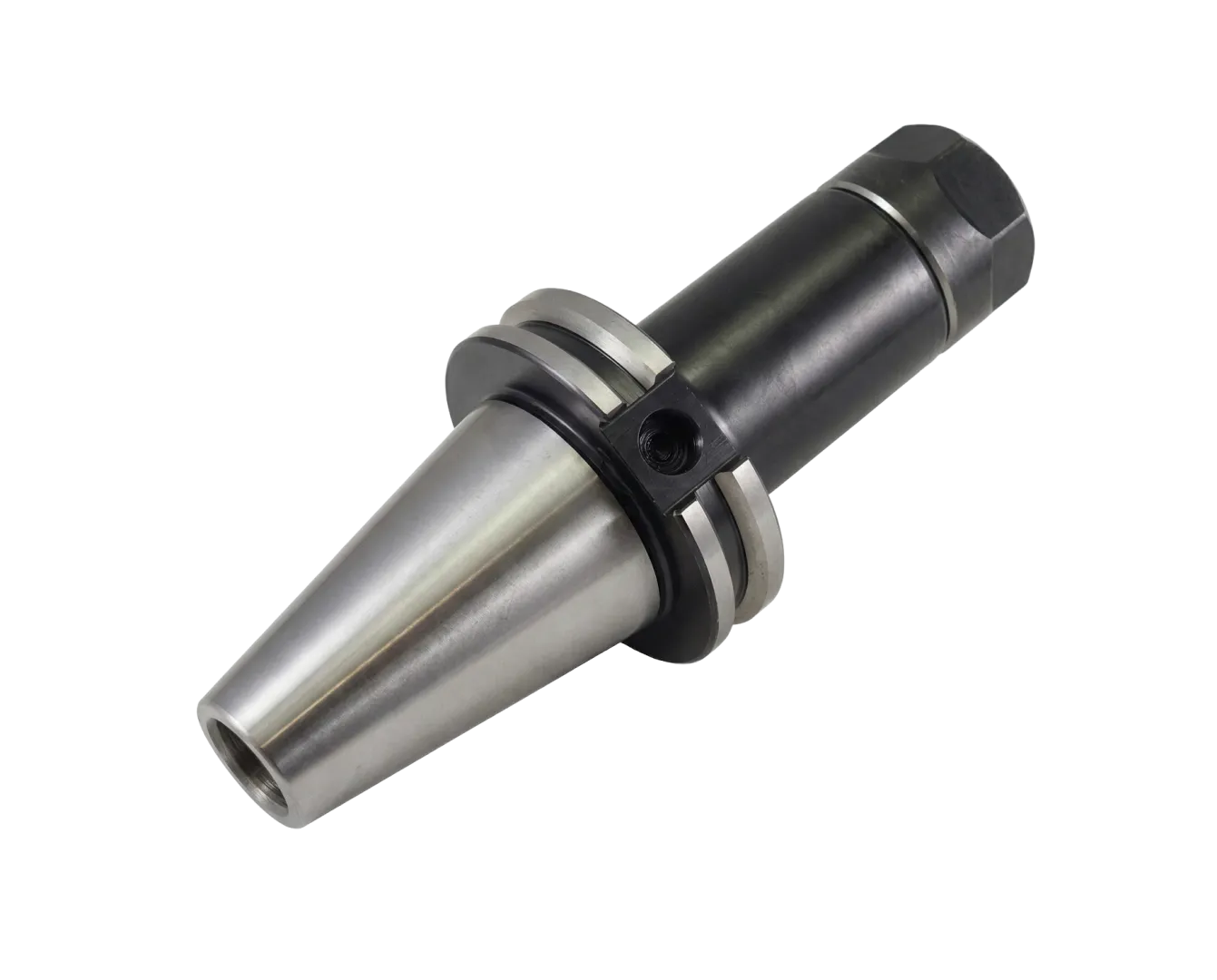

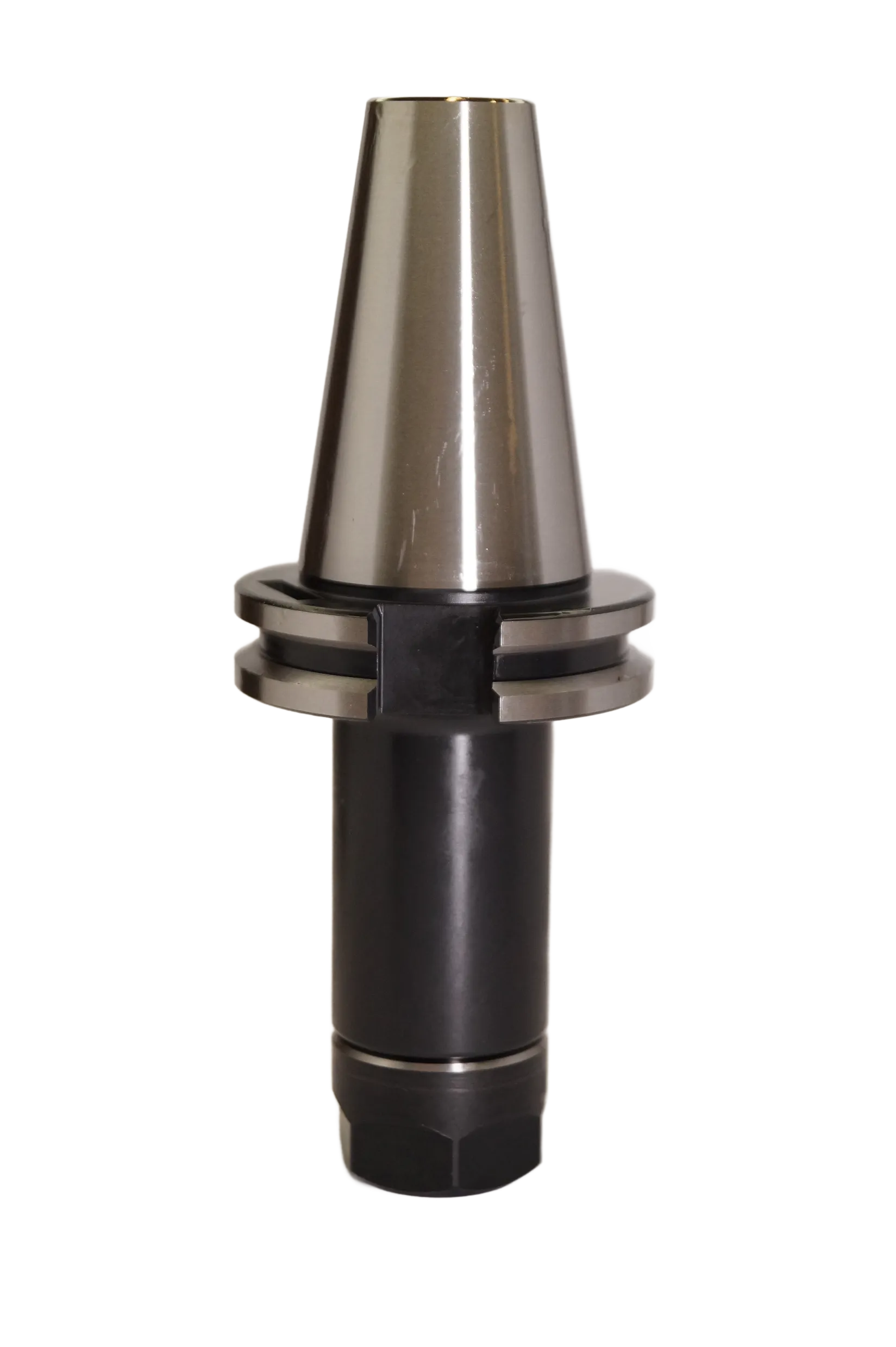

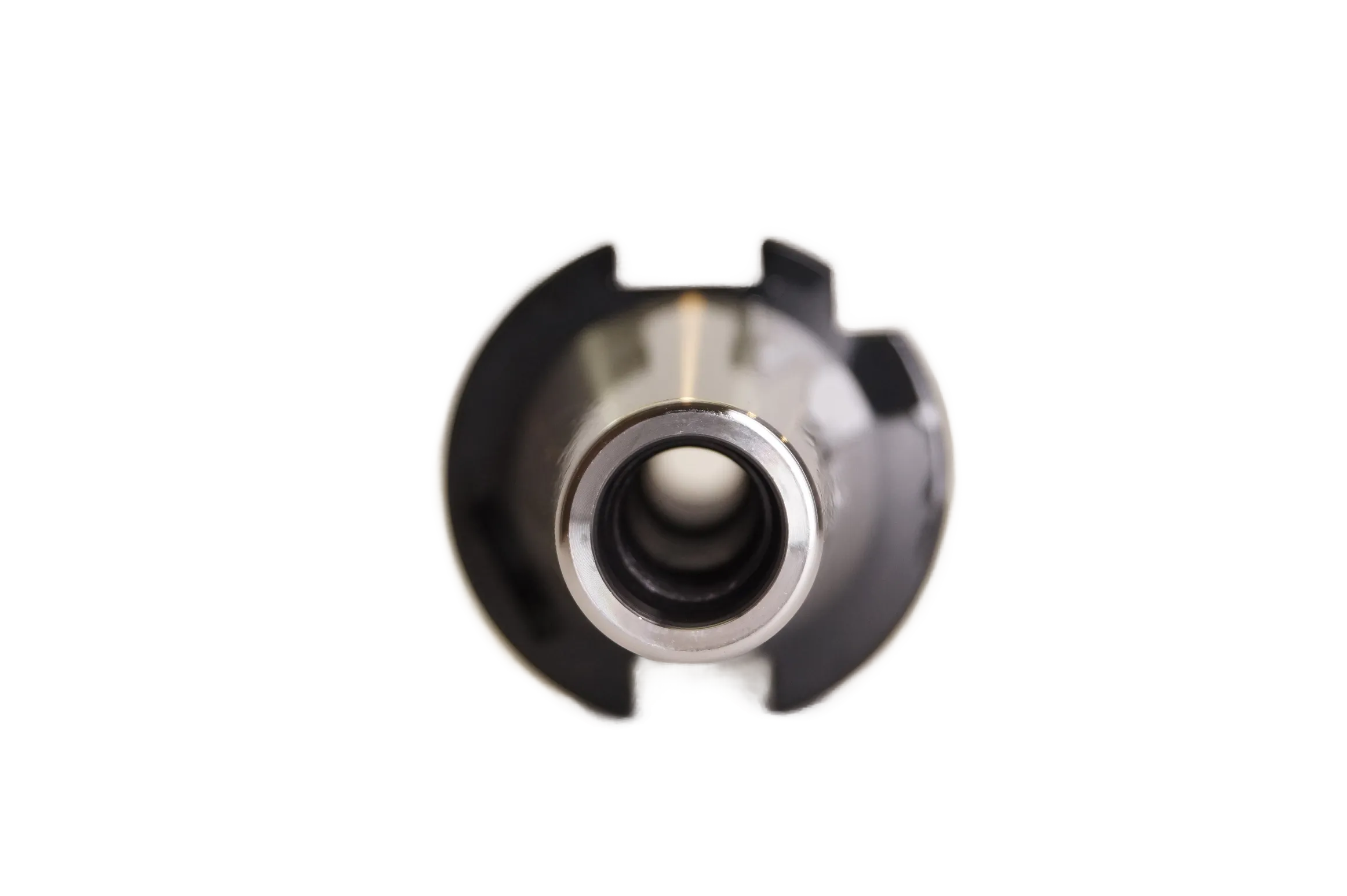

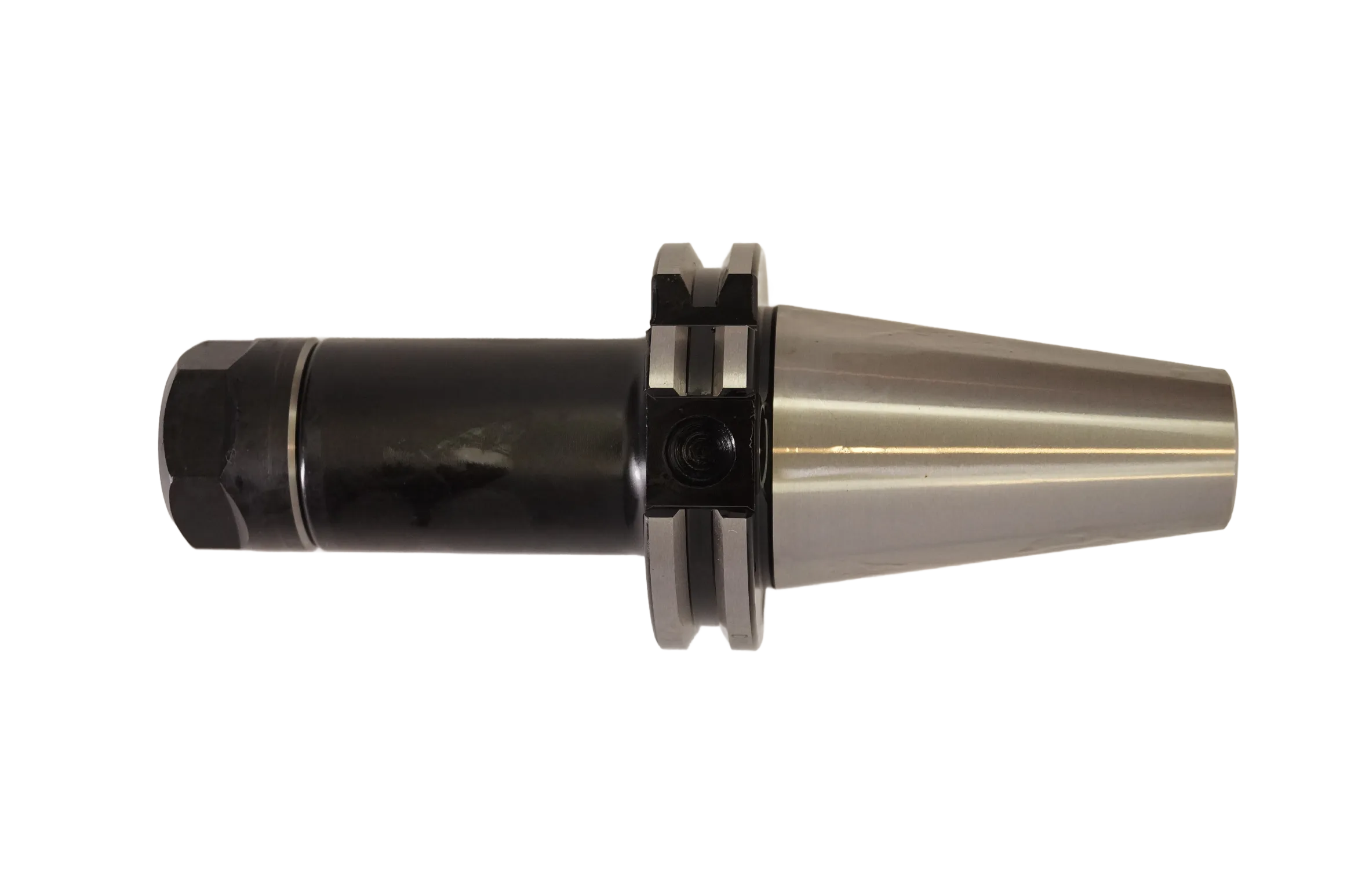

Патрон цанговый <SK40-ER20-100>

Профессиональный цанговый патрон SK40-ER20-100 (DIN 69871). Вылет 100 мм, высокая точность (биение <0.005 мм). Идеально для ЧПУ станков.

Мы на портале поставщиков:
ID СТЕ: 38754842

Подробности

Характеристики

Тип фрезы

—

Цанговая

Высокоточная инструментальная оснастка для надежного закрепления концевого режущего инструмента с цилиндрическим хвостовиком на станках с ЧПУ. Цанговый патрон SK40-ER20-100 предназначен для зажима фрез, сверл и другого инструмента в цангах стандарта ER20. Сочетание популярного конуса SK40 (DIN 69871) и вылета 100 мм делает этот патрон универсальным инструментом как для стандартных операций, так и для обработки в труднодоступных местах или глубоких полостях.

Ключевые преимущества патрона SK40-ER20-100
1. Минимальное радиальное биение обеспечивает равномерную нагрузку на режущие кромки инструмента, что увеличивает его ресурс и гарантирует превосходное качество обработанной поверхности.
2. Увеличенная длина патрона позволяет эффективно работать в глубоких карманах и обходить элементы крепежной оснастки, сохраняя при этом необходимую жесткость сборки.
3. Цанги стандарта ER20 обеспечивают мощное и равномерное усилие зажима по всей окружности хвостовика инструмента, исключая его проворачивание и вибрации.
4. Закаленная сталь и прецизионная шлифовка конуса гарантируют длительный срок службы патрона и защиту посадочного отверстия шпинделя станка.
5. Хвостовик SK40 совместим с большинством современных вертикально- и горизонтально-фрезерных обрабатывающих центров.

Области применения
• Закрепление твердосплавных и быстрорежущих фрез малого и среднего диаметра.
• Выполнение операций сверления, зенкования и легкого фрезерования.
• Чистовая и получистовая обработка деталей со сложной геометрией.

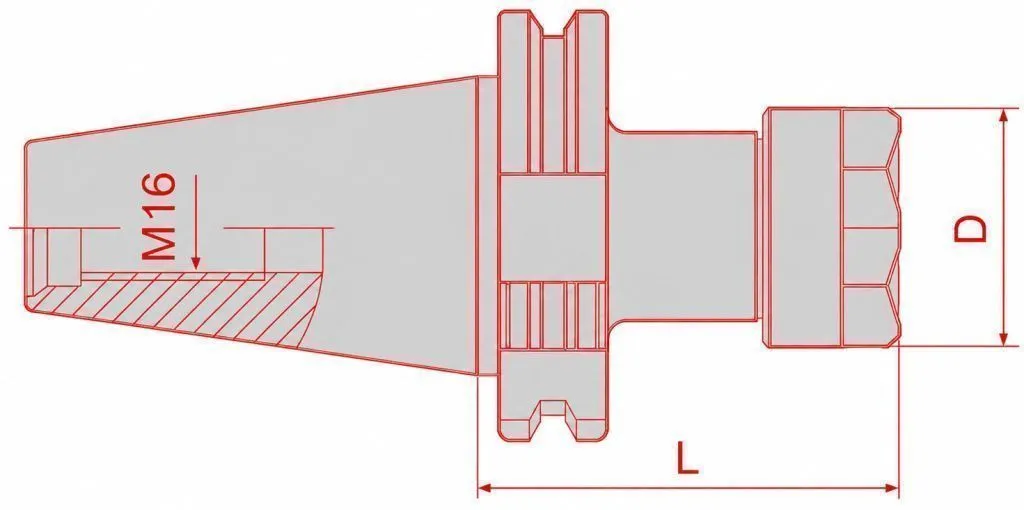

Технические характеристики

D Диаметр	34 мм
L Длина	100 мм
Вид патрона	SK-ER цанговый

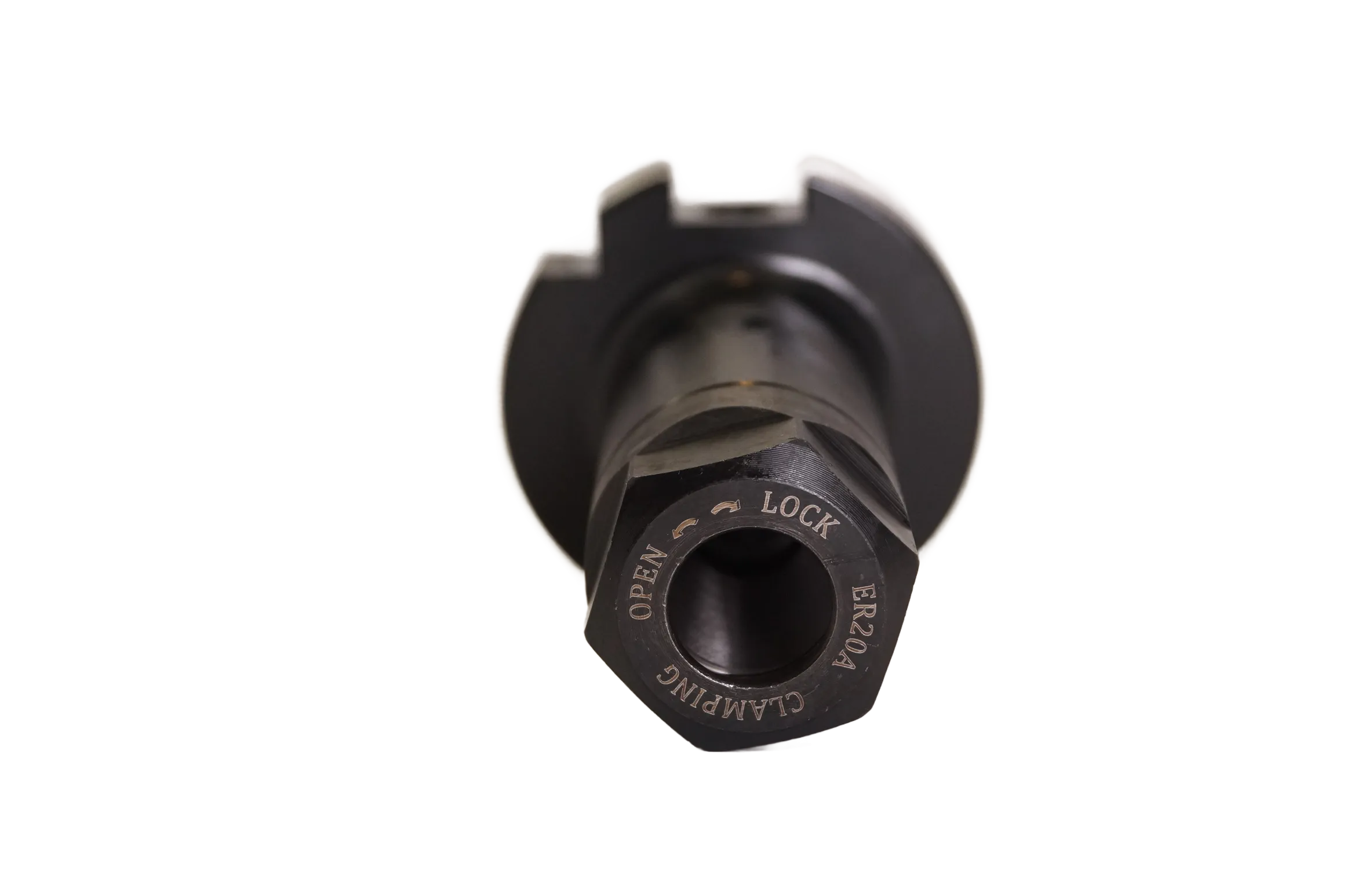

Вид цанги	ER20
Назначение:	Цанговый
Тип хвостовика	SK40
Вес	1.300 кг
Марка	CNCM

Рекомендации по эксплуатации
Для сохранения высокой точности системы «шпиндель–патрон–инструмент» рекомендуется регулярно очищать конус патрона и внутреннюю поверхность цанги от остатков СОЖ и стружки. Затяжку гайки ER20 следует производить с использованием специализированного ключа и рекомендуемого момента затяжки.

Заберите заказ в течение дня или воспользуйтесь доставкой, весь товар в наличии в RC Machinery! Оставьте заявку, и наш менеджер свяжется с Вами для консультации в течение 10 минут.

ISO	Материал		Состояние	Прочность на разрыв [Н/мм2]	Удельная сила резанья	mс2	Твердость HB	Материал No.
P	Конструкционная сталь, стальное литье, автоматная сталь	< 0.25 %С	Отожженная	420	1350	0.21	125	1
		>= 0.25 %С	Отожженная	650	1500	0.22	190	2
		< 0.55 %С	Закаленная и отпущенная	850	1675	0.24	250	3
		>= 0.55 %С	Отожженная	750	1700	0.24	220	4
			Закаленная и отпущенная	1000	1900	0.24	300	5
	Низколегированная сталь и стальное литье (содержание легирующих компонентов менее 5%)		Отожженная	600	1775	0.24	200	6
				930	1675	0.24	275	7
			Закаленная и отпущенная	1000	1725	0.24	300	8
				1200	1800	0.24	350	9
	Легированная сталь, стальное литье, инструментальная сталь		Отожженная	680	2450	0.23	200	10
	Легированная сталь, стальное литье, инструментальная сталь		Закаленная и отпущенная	1100	2500	0.23	325	11
M	Нержавеющая сталь и стальное литье		Ферритная/ мартенситная	680	1875	0.21	200	12
			Мартенситная	820	1875	0.21	240	13
			Аустенитная	600	2150	0.20	180	14
K	Серый чугун (GG)		Перлитный/ ферритный		1150	0.20	180	15
	Серый чугун (GG)		Перлитный/ мартенситный		1350	0.28	260	16
	Чугун с шаровидным графитом (GGG)		Ферритный		1225	0.25	160	17
	Чугун с шаровидным графитом (GGG)		Перлитный		1350	0.28	250	18
	Ковкий чугун		Ферритный		1225	0.25	130	19
	Ковкий чугун		Перлитный		1420	0.3	230	20
N	Деформируемые алюминивые сплавы		Неструктурированные	700	0.25		60	21
	Деформируемые алюминивые сплавы		Cтруктурированные	800	0.25		100	22
	Литейные алюминивые сплавы	<=12% Si	Неструктурированные	700	0.25		75	23
			Cтруктурированные	700	0.25		90	24
		>12% Si	Жаропрочные	750	0.25		130	25
	Медные сплавы	>1% Рb	Свинцовая бронза	700	0.27		110	26
			Латунь	700	0.27		90	27
			Электролитическая медь	700	0.27		100	28
	Неметаллические материалы		Дюропласт, волокниты					29
	Неметаллические материалы		Твердая резина					30
S	Жаропрочные сплавы	Fе-основа	Отожженная		2600	0.24	200	31
		Fе-основа	Структурированные		3100	0.24	280	32
		Ni- или Со-основа	Отожженная		3300	0.24	250	33
			Структурированные		3300	0.24	350	34
			Литье		3300	0.24	320	35
	Титан и титановые сплавы			RM 400	1700	0.23		36
	Титан и титановые сплавы		Альфа+бета структур. сплавы	RM 1050	2110	0.22		37
H	Закаленная сталь		Закаленная		4600		55 HRc	38
	Закаленная сталь		Закаленная		4700		60 HRc	39
	Отбеленный чугун		Литье		4600		400	40
	Чугун		Закаленная		4500		55 HRc	41
