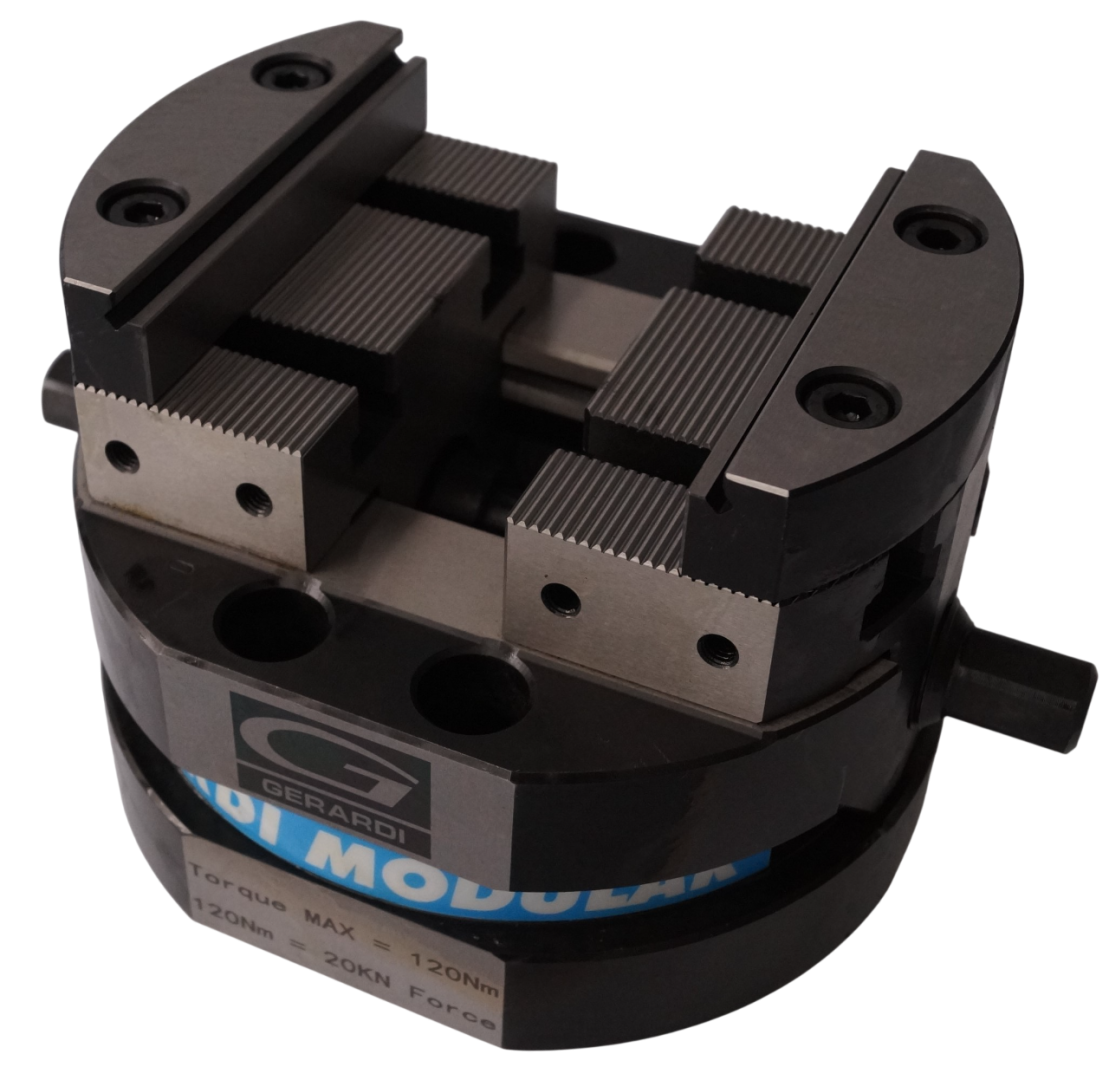

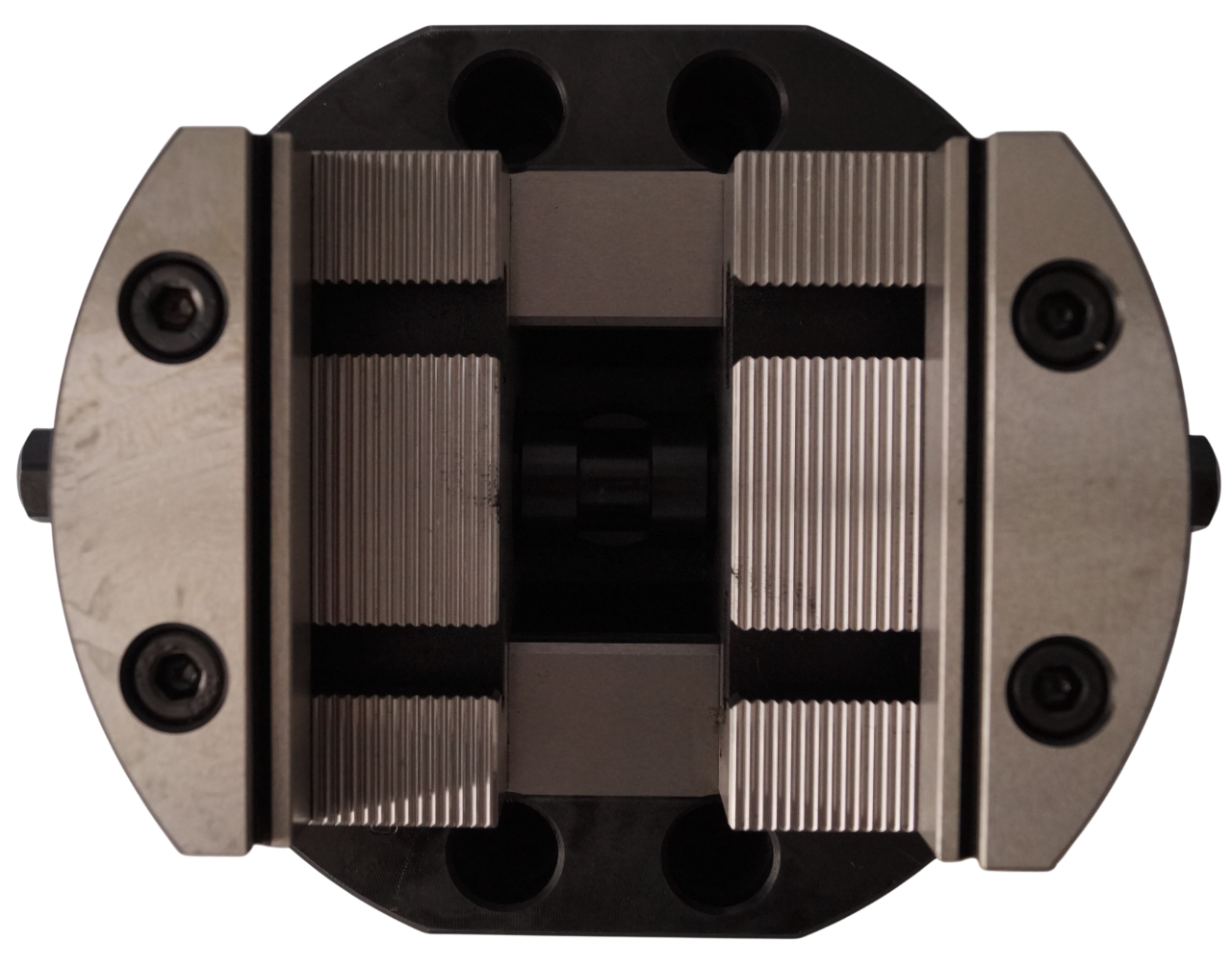

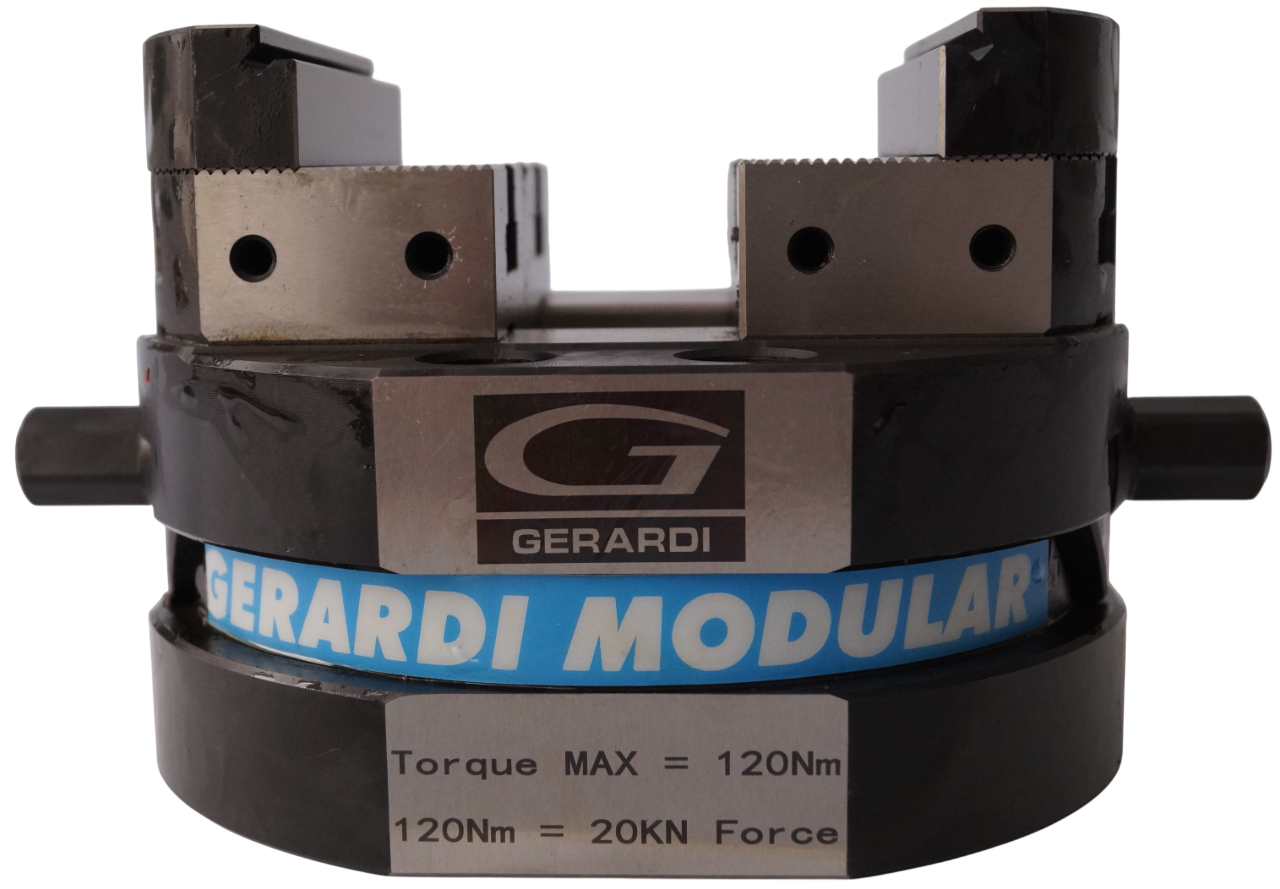

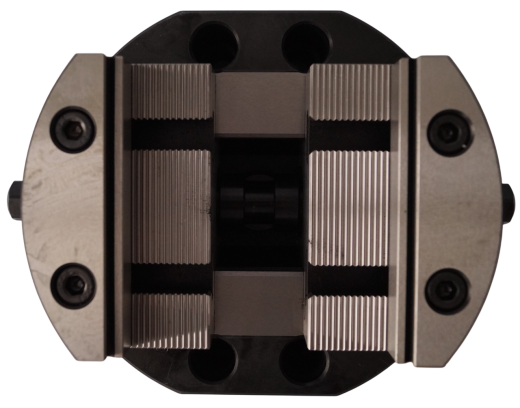

Тиски самоцентрирующиеся 5-осевые, Gerardi <640-2 Multitasking ART.640-2>

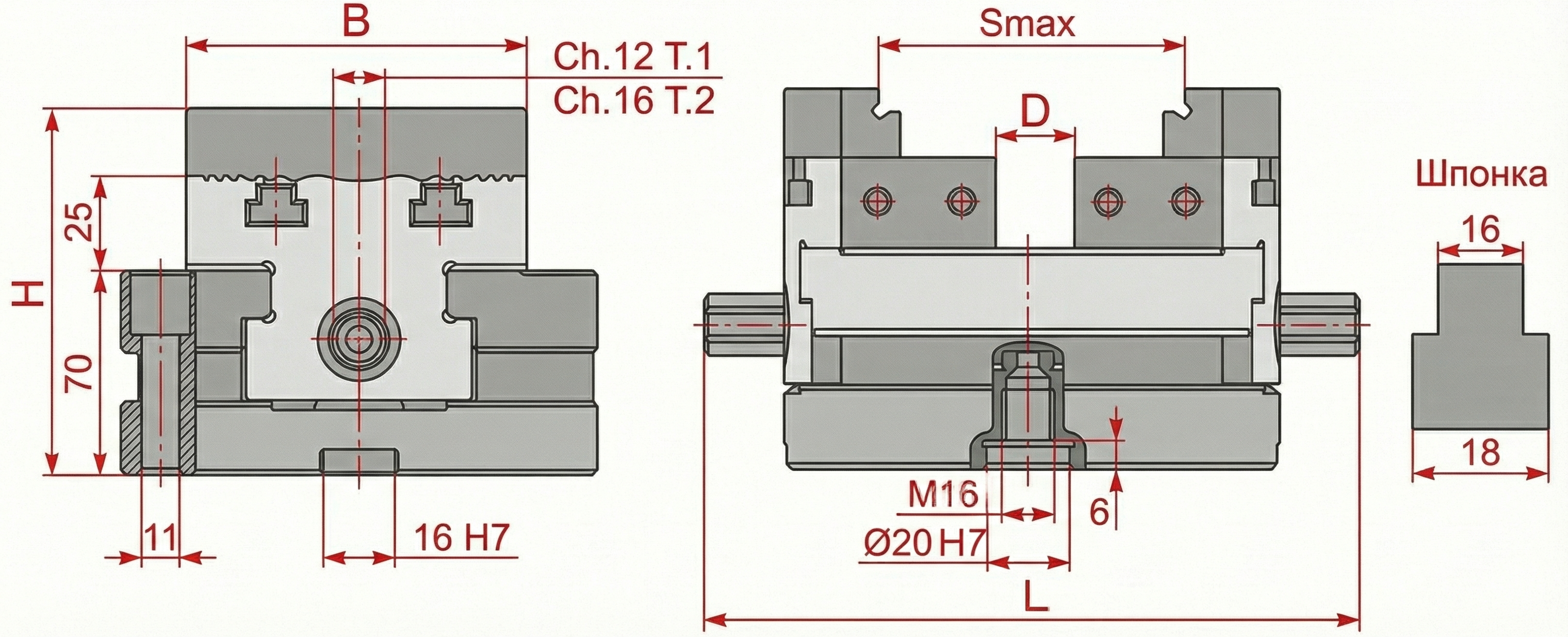

Ширина губок 99 мм, Smax 104 мм, высота губки 20 мм, размер базы ⌀ 160 мм. Общая высота 115 мм. Типоразмер 2. Эксцентриковые. Серия Multitasking. Многофункциональные тиски для пятикоординатных фрезерных станков.

• Система позиционирования сменных губок через гребенку с шагом 2 мм.
• Многоосевое самоцентрирование, с эксцентриком.
• Ручное управление, механический зажим.
• Монолитный компактный дизайн.
• Конструкция из высококачественной легированной стали.
• Точность захвата в пределах 0,015 мм.
• Прочная, жесткая конструкция, минимальная деформация заготовки.
• Доступны для приобретения серии сменных губок.
• Рекомендуется использование губок с насечкой GRIP.

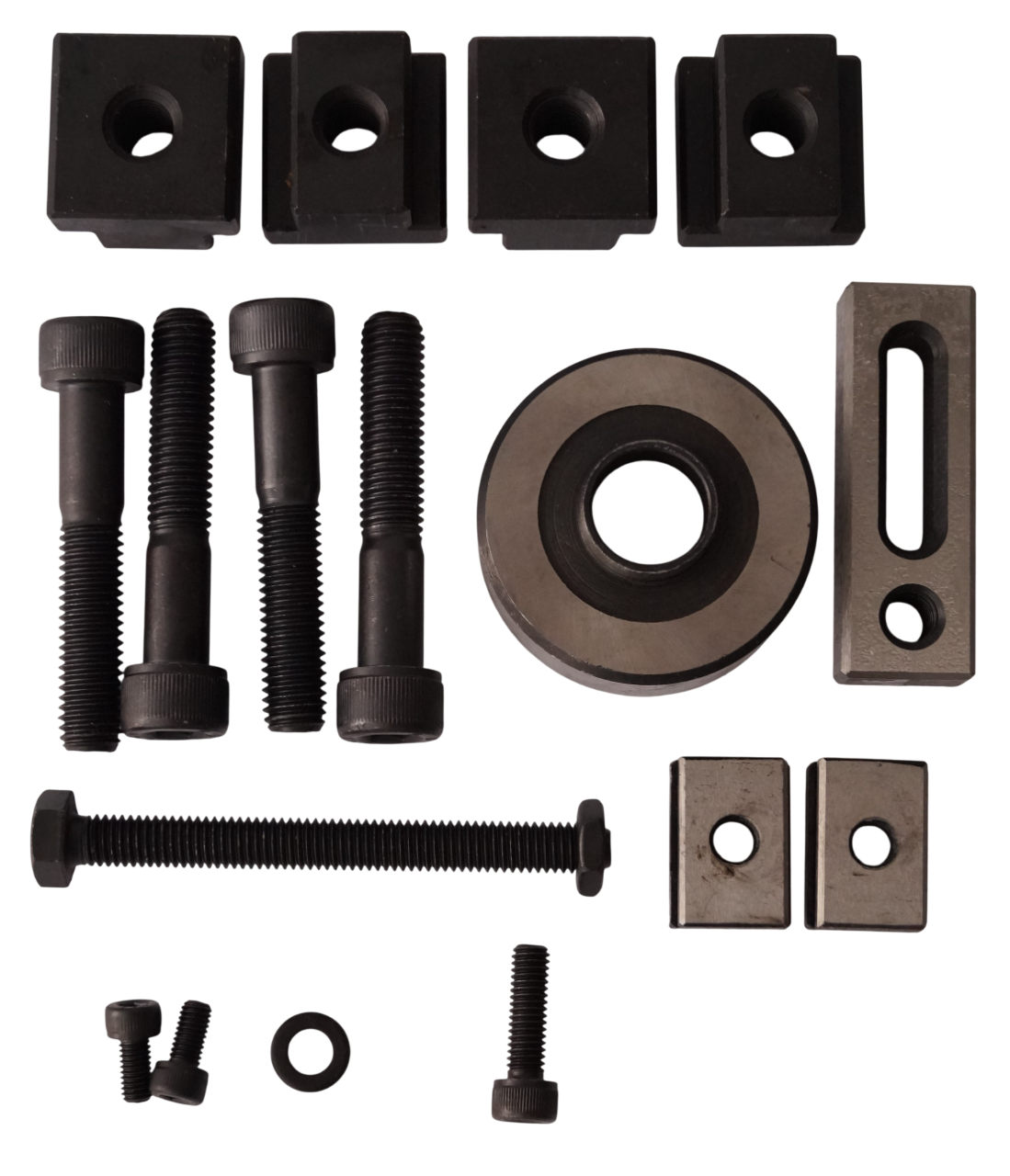

Стандартный комплект поставки

• Тиски
• 1 настраиваемый упор Art. 370;
• 1 x пара позиционирующих сухарей (шпонок) Art. 297 (16х18 мм);

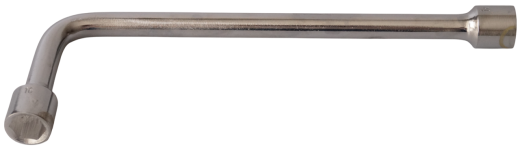

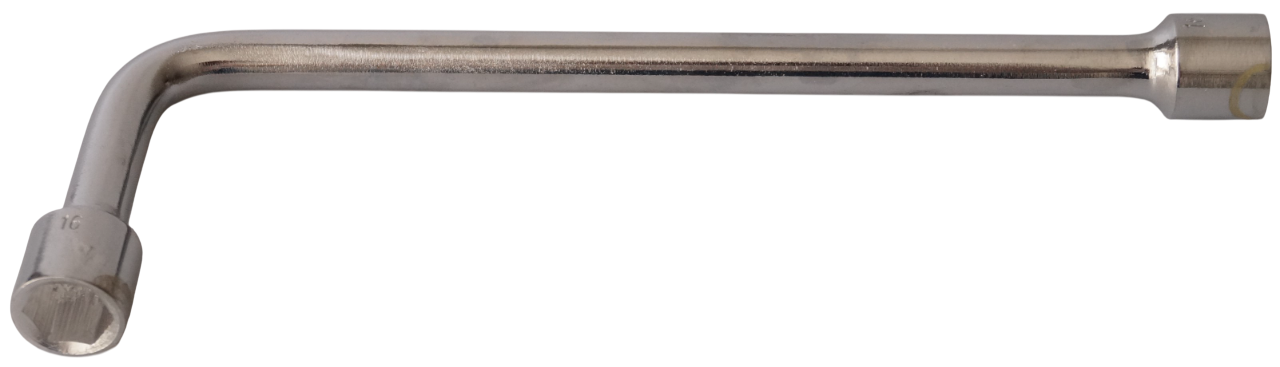

• 1 х шестигранный торцовый ключ;

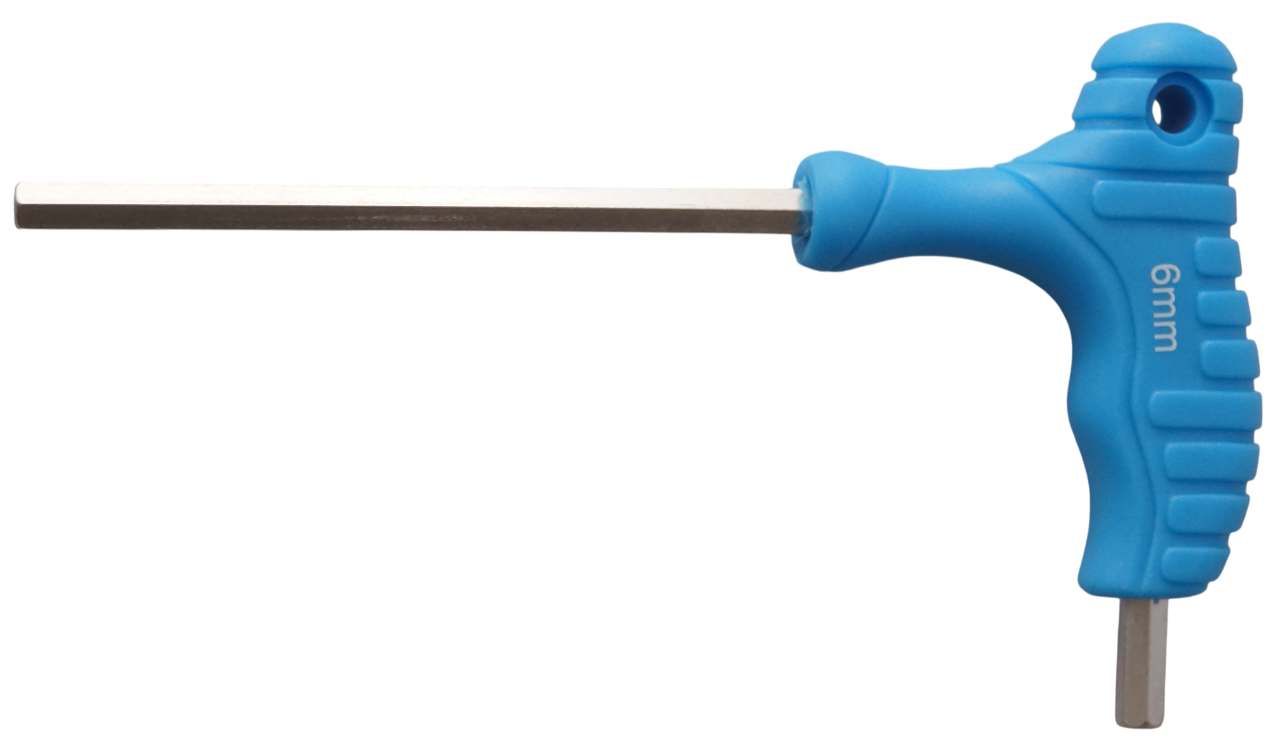

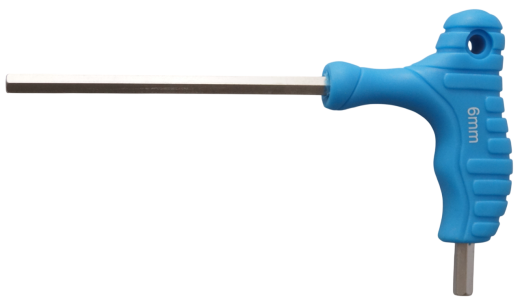

• 1 x ключ-шестигранник.

Преимущества тисков Gerardi Multitasking

• Зажим заготовки до 3-5 мм при полной 5-сторонней обработке.
• Поставляется со ступенчатой губкой на 5 мм, как стандартный компонент для полной 5-сторонней обработки заготовки. Также можно заказать губку GRIP на захват в 3 мм.
• Изготовлены из 100% высококачественной легированной цементированной стали (HRC 60) для обеспечения жесткости, наивысшей производительности и отсутствия износа.
• Самоцентрирующаяся или эксцентриковая регулировка.
• Самоцентрирующиеся тиски с возможностью зажимания внутренней части к внешней и наоборот.
• Регулировка на шаг 2 мм эксцентрической губки.
• Отшлифованные поверхности; Высочайшая точность +/-0,02 мм.
• Все поверхности скольжения и рабочие поверхности отшлифованы. Допуски на уровни сотых миллиметра обеспечиваются контрольными циклами координатно-измерительной машины ЧПУ. Идеальная юстировка по оси станка гарантируется шпоночными пазами.
• Прямая наладка тисков.
• Поставляются со шлифованными позиционирующими шпонками для зажима при помощи шпоночных пазов и позиционирующего штифта для 5-й оси.
• Моноблочные вставки.
• Вставки выточены из одного куска термообработанной легированной стали.
• Резьбовые и развернутые отверстия.

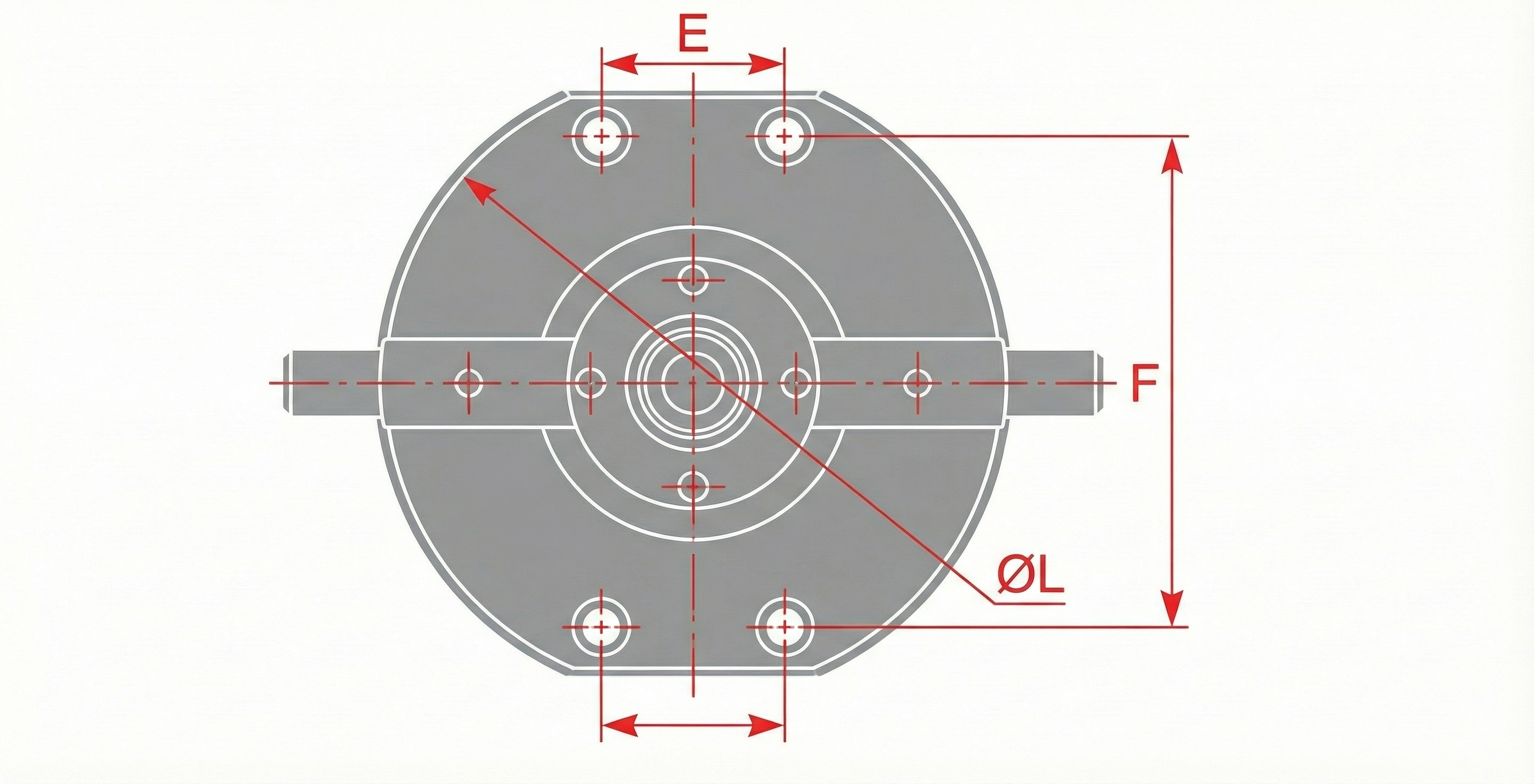

• До 26 (в зависимости от размеров вставки) резьбовых и развернутых отверстий для позиционирования тисков/вставки на столе или 5-й оси.
• Переставная двойная ступенчатая губка.
• У типоразмера 3 многоцелевые тиски, поставляемые с переставной ступенчатой губкой. 5 мм ступень на обеих сторонах, большая ступень на внутренней стороне.
• Пневматический модуль Zero Point.
• Могут использоваться с пневматическим модулем Zero Point. Сокращает на 95% время наладки. Непосредственное позиционирование в пределах 5 микрон, пневматический зажим тисков у модуля Zero Point посредством калиброванного штревельного болта.

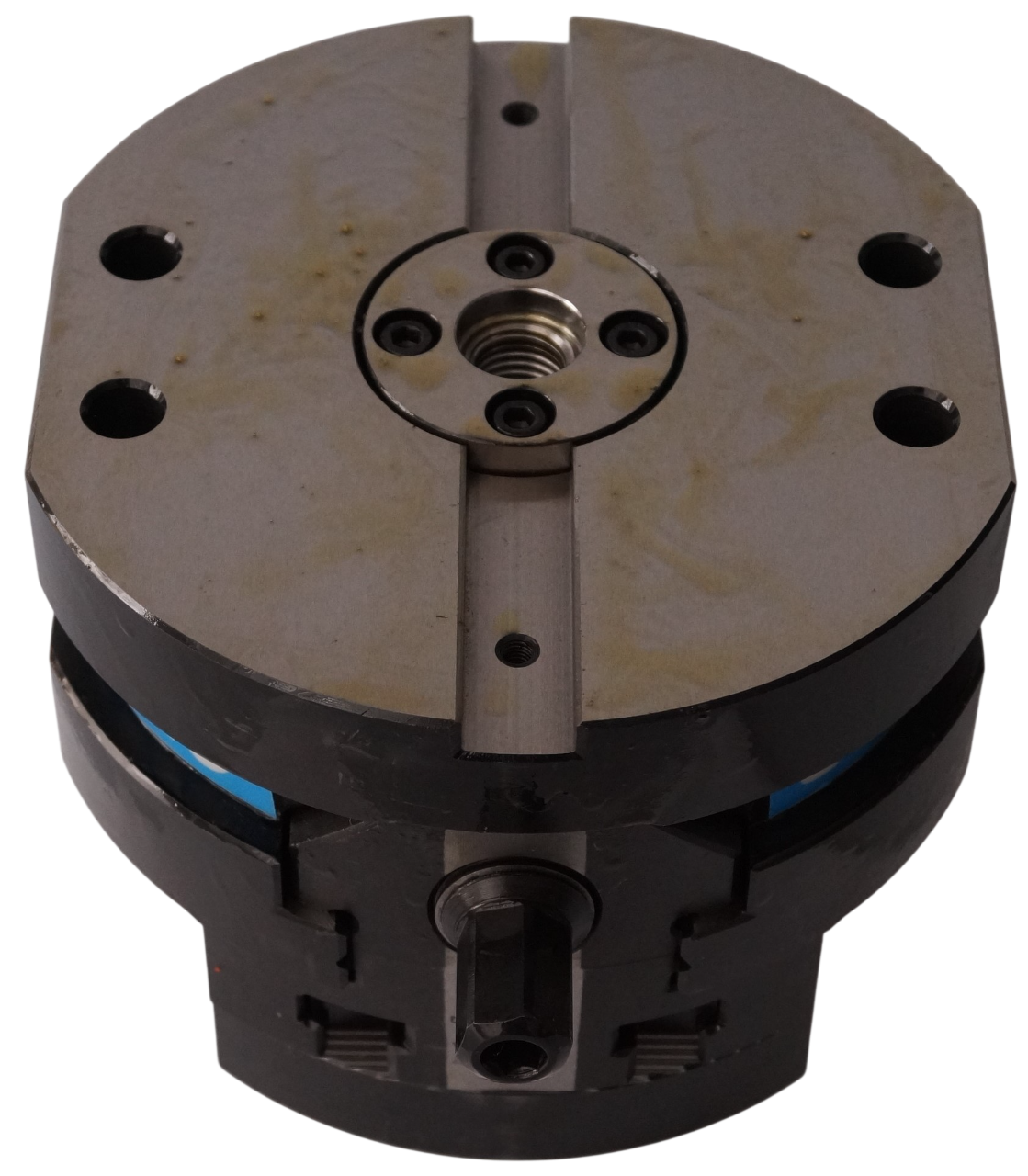

• Закрепление тисков на столе станка возможно через отверстия в корпусе основания, где они перекрываются с отверстиями, уже имеющимися на столе станка, или с помощью зажимов для удержания тисков.

При необходимости используйте сопряженные головные пластины или фланцы.
