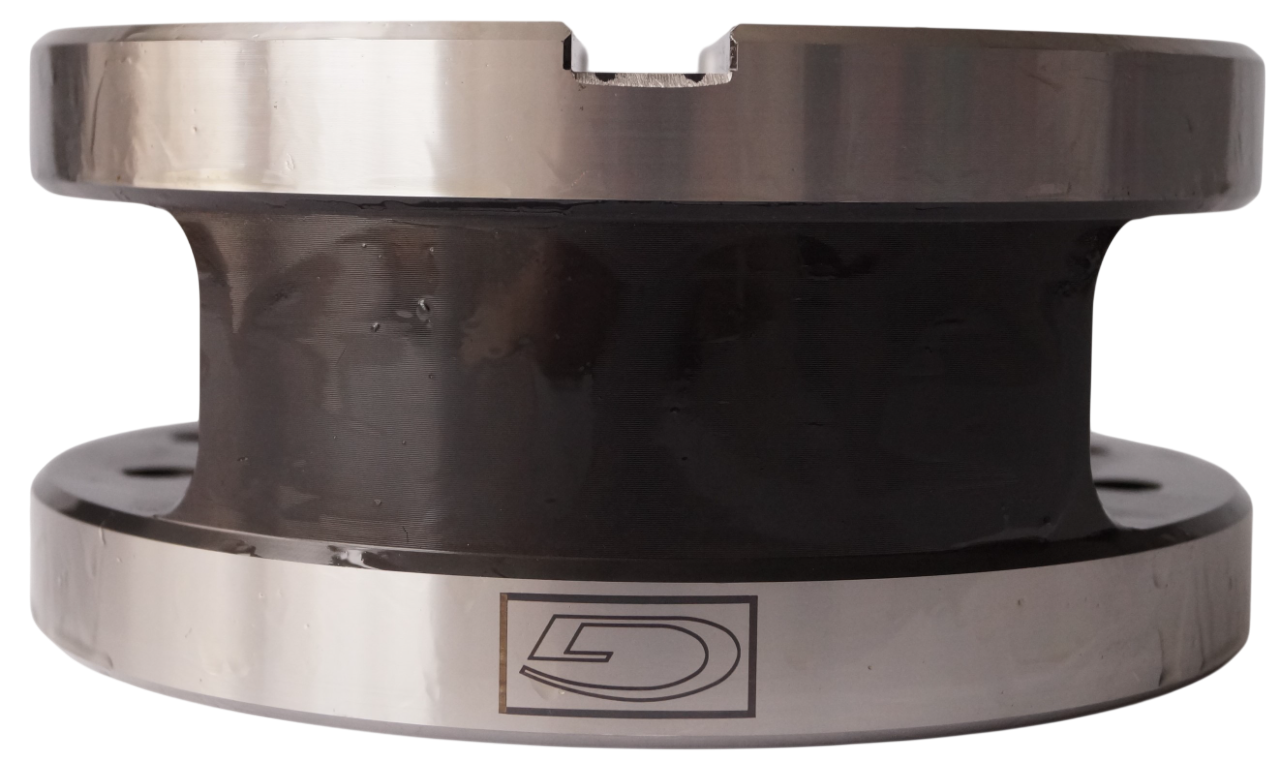

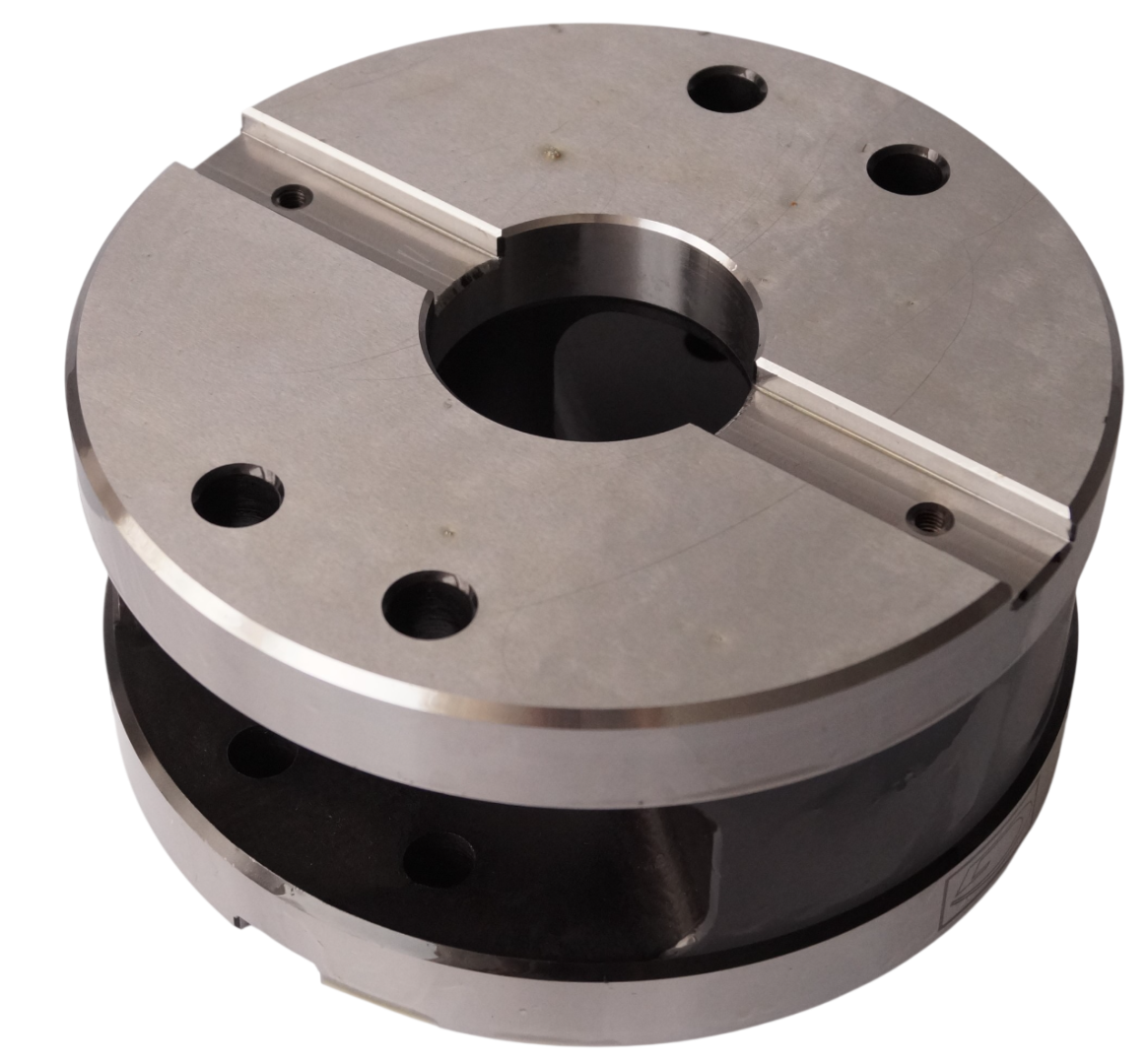

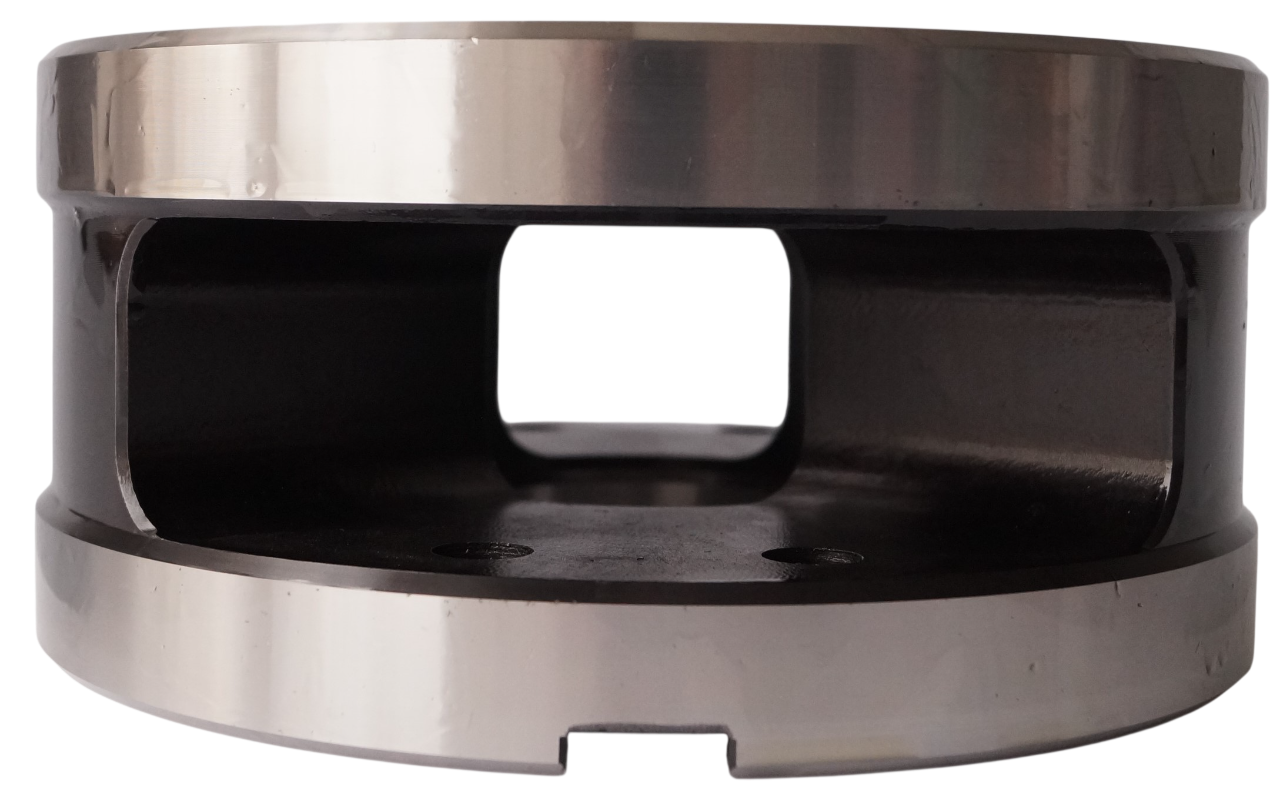

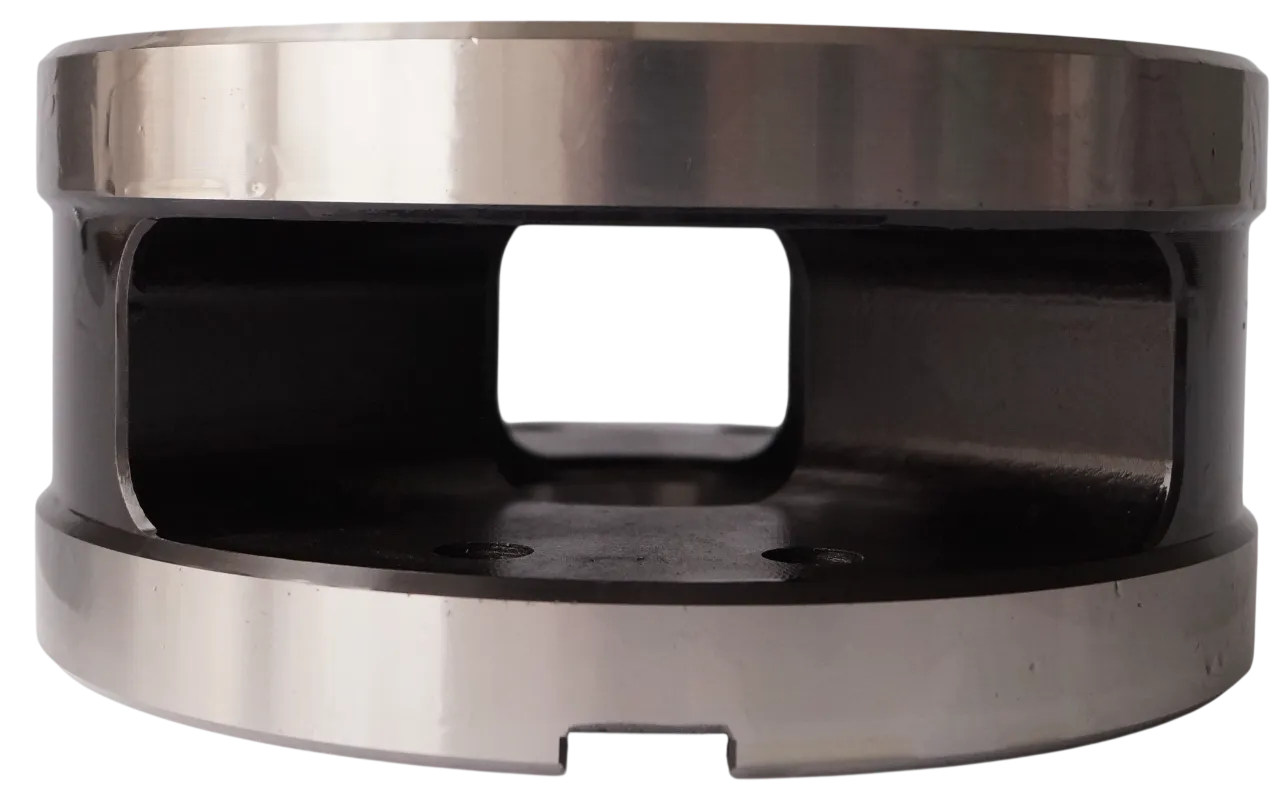

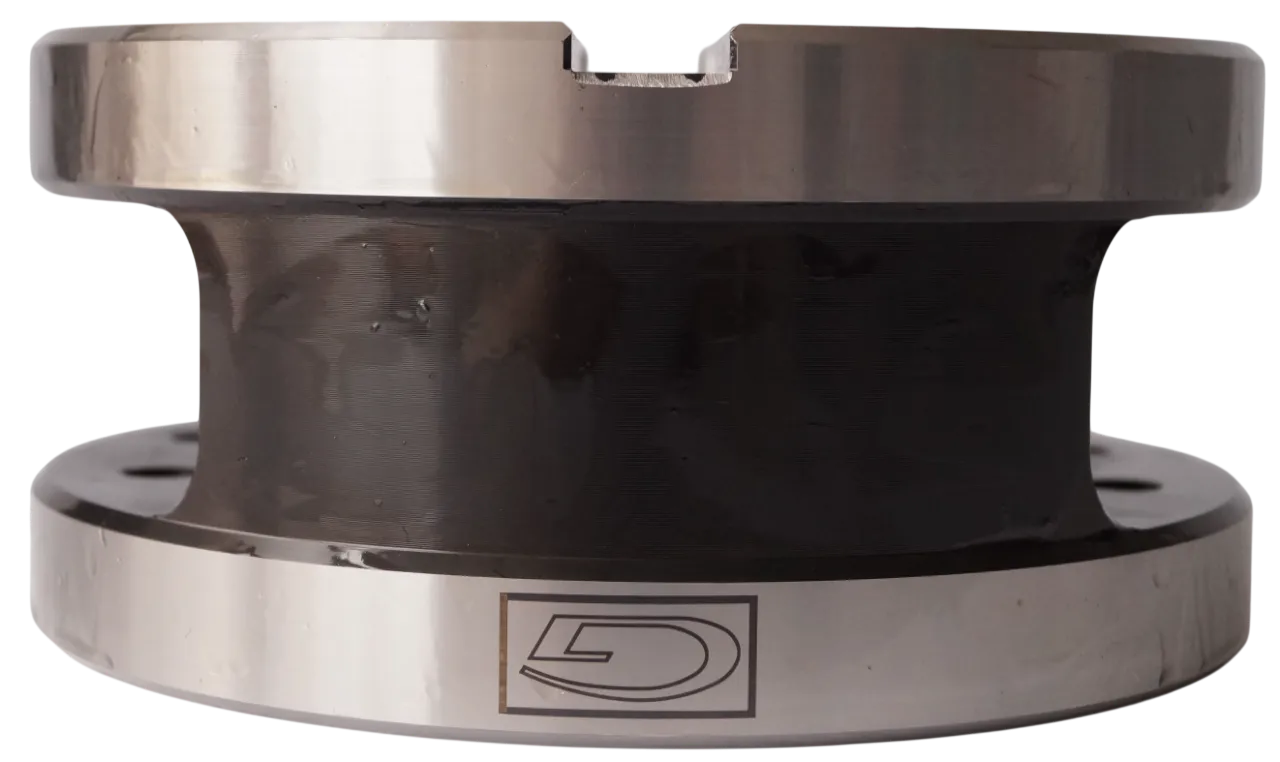

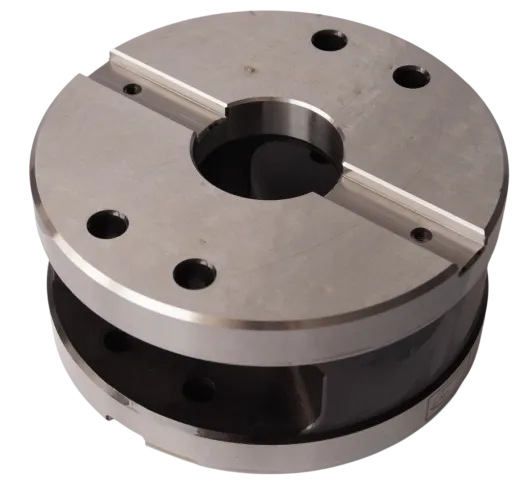

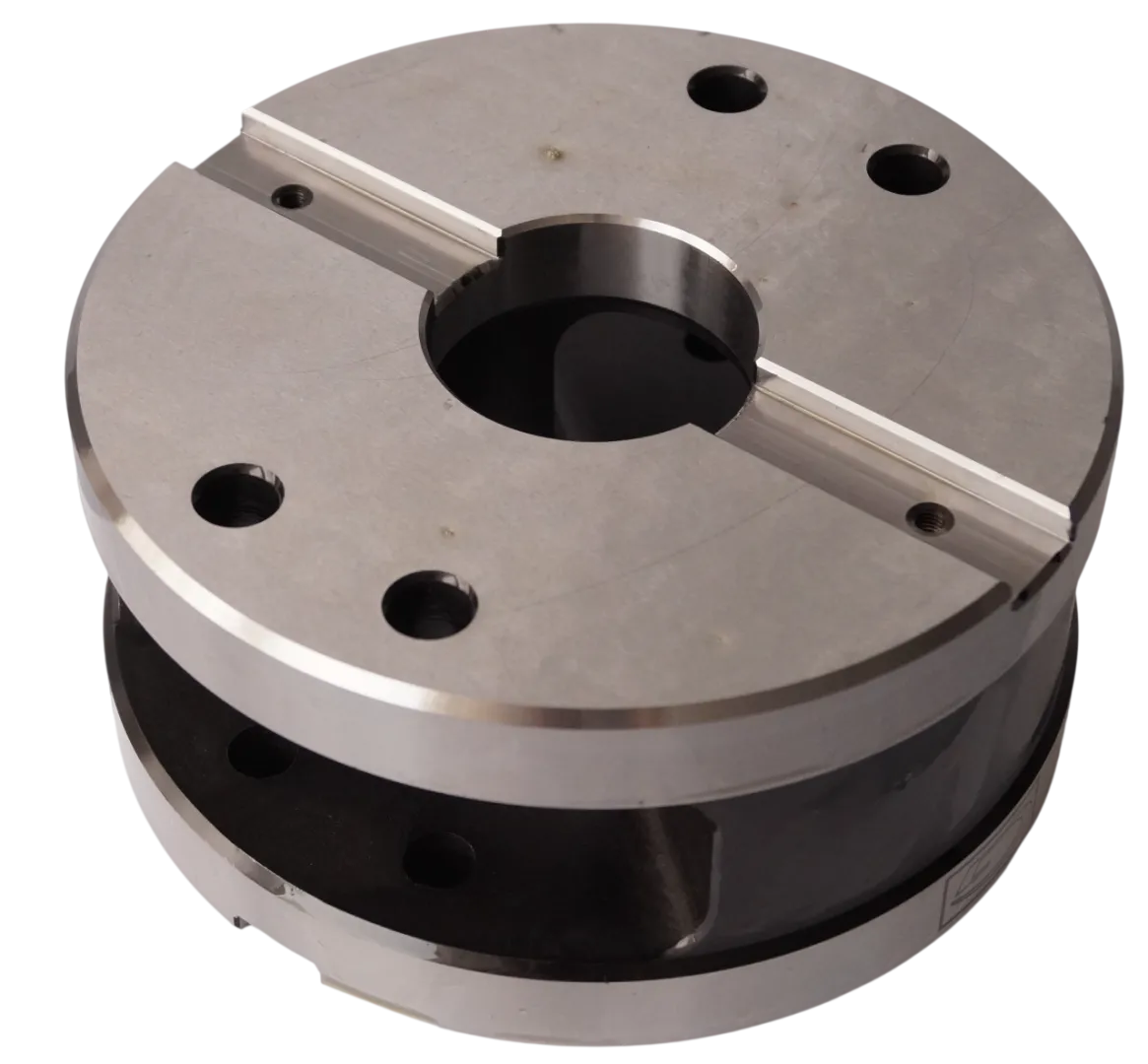

Подставка стандартная для тисков 640-2, Gerardi <641H-2/75>

Вид оснастки - стандартная подставка
Серия тисков - подставка для тисков
Стандартная подставка (проставка) ART.641H-2/75.
Предназначена для увеличения высоты тисков Gerardi Multitasking ART.640-2.

Мы на портале поставщиков:
ID СТЕ: 38755007

Подробности

Оригинальная оснастка Gerardi (Италия) для увеличения высоты установки тисков, обеспечения беспрепятственного доступа инструмента и расширения возможностей вашего станочного парка. Прецизионная подставка Gerardi артикула 641H-2/75 специально разработана для модульных тисков серии 640 (размер 2). Она позволяет поднять зажимное приспособление на 75 мм над столом станка. Это критически важно при 5-осевой обработке, работе с деталями сложной формы или при необходимости избежать столкновения шпинделя с крепежной оснасткой.

Ключевые преимущества подставки Gerardi
1. Изготовленная из цельного блока закаленной стали, подставка сохраняет монолитную жесткость всей системы. Даже при тяжелых режимах фрезерования вы не теряете в точности и стабильности обработки.
2. Увеличение высоты на 75 мм позволяет использовать более короткий (а значит, более жесткий) инструмент при обработке глубоких полостей или контуров, а также обеспечивает безопасный вылет шпинделя.
3. Все поверхности подставки отшлифованы с микронной точностью. Это гарантирует сохранение строгой параллельности и перпендикулярности тисков относительно стола станка.
4. Подставка легко интегрируется в общую систему Gerardi, позволяя быстро перенастраивать оборудование под различные задачи без потери времени на выверку.
5. Итальянское качество материалов и термообработки делает эту оснастку практически вечной — она устойчива к износу, ударам и агрессивному воздействию СОЖ.

Области применения
• 5-осевая и многоосевая фрезерная обработка.
• Обработка пресс-форм и штампов со сложным рельефом.
• Работы, требующие дополнительного пространства между столом станка и заготовкой.
• Оптимизация рабочих зон на обрабатывающих центрах с ЧПУ.

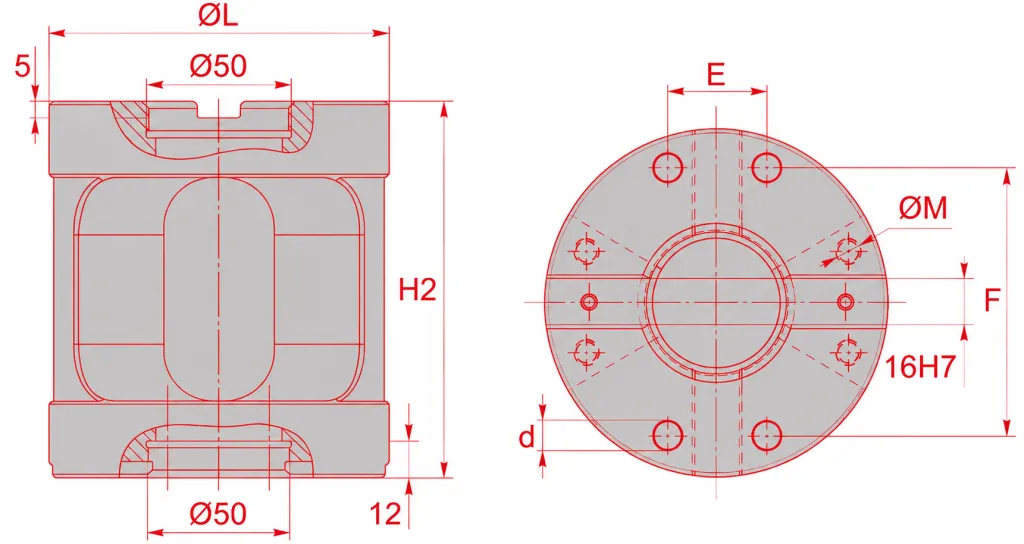

Технические характеристики

H2	75 мм
Серия тисков	Подставка для тисков
L	158 мм
d	11 мм
E	35 мм
Ø М	М10
Вес	7.600 кг
Марка	Gerardi

Рекомендации
Для обеспечения заявленной точности Gerardi рекомендуется устанавливать подставку на чистую, обезжиренную поверхность стола и использовать оригинальные крепежные элементы.

Заберите заказ в течение дня или воспользуйтесь доставкой, весь товар в наличии в RC Machinery! Оставьте заявку, и наш менеджер свяжется с Вами для консультации в течение 10 минут.

ISO	Материал		Состояние	Прочность на разрыв [Н/мм2]	Удельная сила резанья	mс2	Твердость HB	Материал No.
P	Конструкционная сталь, стальное литье, автоматная сталь	< 0.25 %С	Отожженная	420	1350	0.21	125	1
		>= 0.25 %С	Отожженная	650	1500	0.22	190	2
		< 0.55 %С	Закаленная и отпущенная	850	1675	0.24	250	3
		>= 0.55 %С	Отожженная	750	1700	0.24	220	4
			Закаленная и отпущенная	1000	1900	0.24	300	5
	Низколегированная сталь и стальное литье (содержание легирующих компонентов менее 5%)		Отожженная	600	1775	0.24	200	6
				930	1675	0.24	275	7
			Закаленная и отпущенная	1000	1725	0.24	300	8
				1200	1800	0.24	350	9
	Легированная сталь, стальное литье, инструментальная сталь		Отожженная	680	2450	0.23	200	10
	Легированная сталь, стальное литье, инструментальная сталь		Закаленная и отпущенная	1100	2500	0.23	325	11
M	Нержавеющая сталь и стальное литье		Ферритная/ мартенситная	680	1875	0.21	200	12
			Мартенситная	820	1875	0.21	240	13
			Аустенитная	600	2150	0.20	180	14
K	Серый чугун (GG)		Перлитный/ ферритный		1150	0.20	180	15
	Серый чугун (GG)		Перлитный/ мартенситный		1350	0.28	260	16
	Чугун с шаровидным графитом (GGG)		Ферритный		1225	0.25	160	17
	Чугун с шаровидным графитом (GGG)		Перлитный		1350	0.28	250	18
	Ковкий чугун		Ферритный		1225	0.25	130	19
	Ковкий чугун		Перлитный		1420	0.3	230	20
N	Деформируемые алюминивые сплавы		Неструктурированные	700	0.25		60	21
	Деформируемые алюминивые сплавы		Cтруктурированные	800	0.25		100	22
	Литейные алюминивые сплавы	<=12% Si	Неструктурированные	700	0.25		75	23
			Cтруктурированные	700	0.25		90	24
		>12% Si	Жаропрочные	750	0.25		130	25
	Медные сплавы	>1% Рb	Свинцовая бронза	700	0.27		110	26
			Латунь	700	0.27		90	27
			Электролитическая медь	700	0.27		100	28
	Неметаллические материалы		Дюропласт, волокниты					29
	Неметаллические материалы		Твердая резина					30
S	Жаропрочные сплавы	Fе-основа	Отожженная		2600	0.24	200	31
		Fе-основа	Структурированные		3100	0.24	280	32
		Ni- или Со-основа	Отожженная		3300	0.24	250	33
			Структурированные		3300	0.24	350	34
			Литье		3300	0.24	320	35
	Титан и титановые сплавы			RM 400	1700	0.23		36
	Титан и титановые сплавы		Альфа+бета структур. сплавы	RM 1050	2110	0.22		37
H	Закаленная сталь		Закаленная		4600		55 HRc	38
	Закаленная сталь		Закаленная		4700		60 HRc	39
	Отбеленный чугун		Литье		4600		400	40
	Чугун		Закаленная		4500		55 HRc	41
